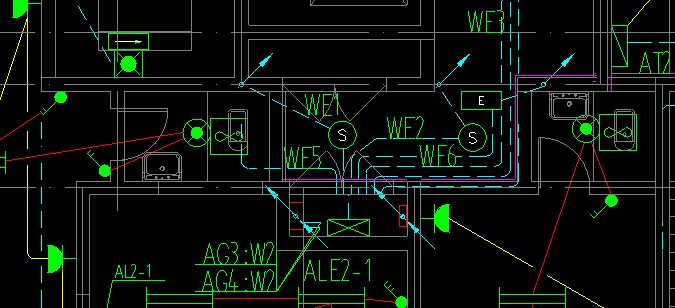

录播课,启程框剪商住楼,AG3、AG4的W2回路,从竖向桥架到应急配电箱配管是走顶还是直接水平连接?应急配电箱是500*700*180,安装高度为离地1.2m。
答题量 13724

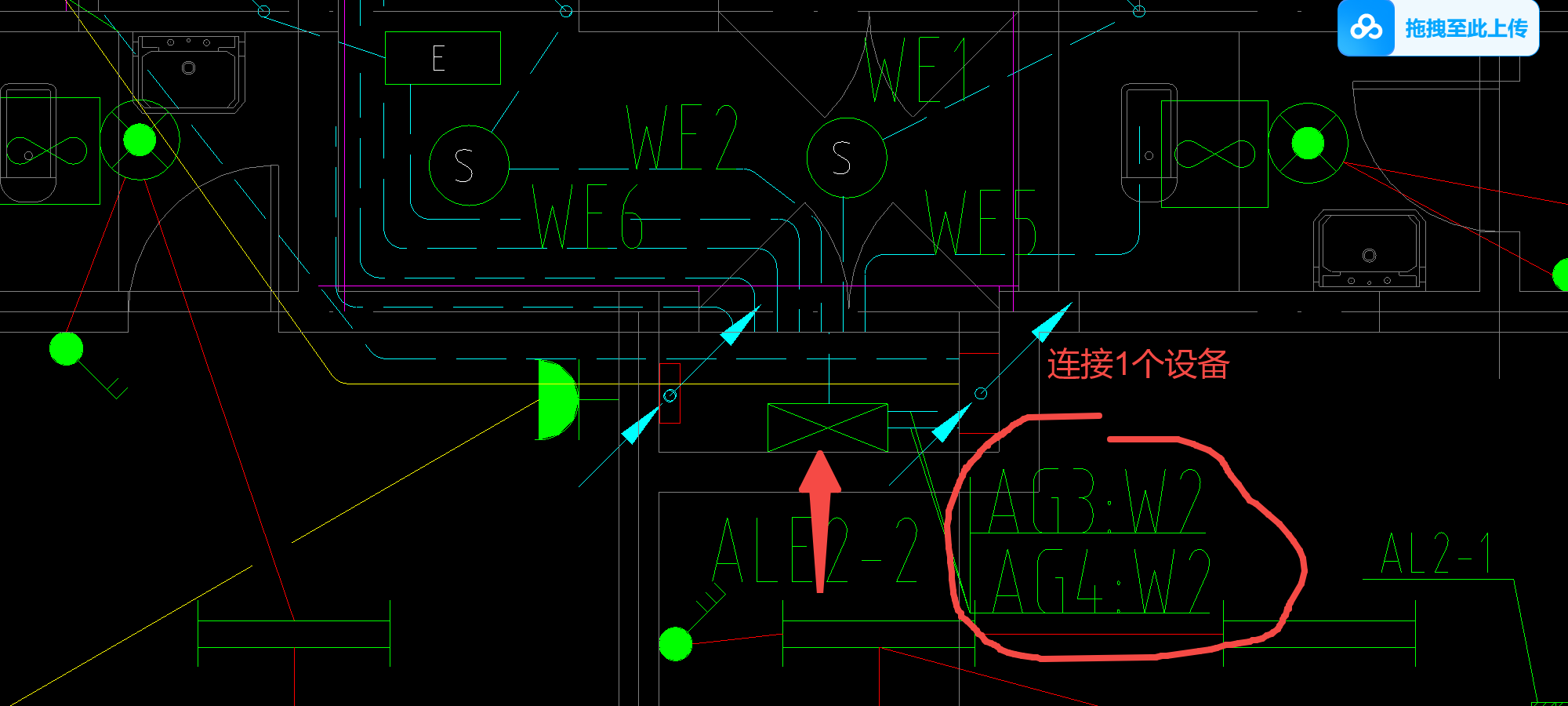

电井里边可以直接连接过去,不走顶
老师,AG3的W2回路在两个单元都有,那他的主电缆是从AG3箱引出两根,分别供两个单元,还是从AG3箱引出一根,然后从这个线上在分支出去两个单元?
老师,我说的是AG3这个W2回路的主线是从AG3引出每个单位一根还是两个单位共用一根
共用1根,然后分支就行。就是电源线不用出2根管
老师,如果绘制的时候按分别引出来绘制的,软件会不会根据回路自动来按照共用一根来处理?如果不能进行自动处理,是不是要删除重新绘制?
软件不会根据回路自动来按照共用一根来处理,没有这么智能。
公共部分是走的桥架,不涉及管,可以重新绘制,而且前边走的线没多少,你就算多画一点走2组线也没什么影响。
好的,谢谢老师
