当前位置： 启程教育答疑解惑圆桩空心桩怎么画

: 出色的小太阳

2025-06-24 16:51:02
民用建筑
48 浏览

圆桩空心桩怎么画

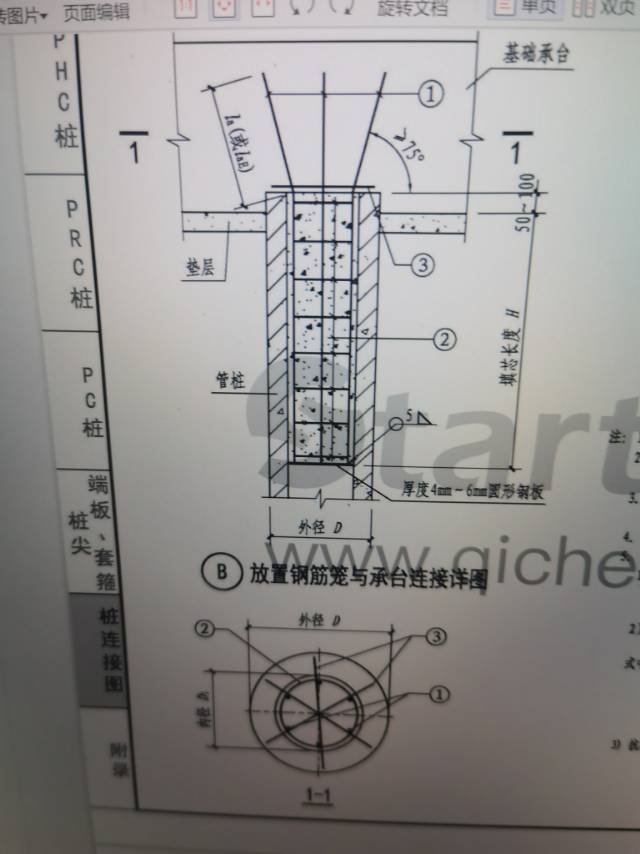

圆桩空心桩怎么布置，里面打1.5高混泥土和钢筋怎么布置

圆桩空心桩怎么画

启程答疑老师解答

: 启程宫昊玥专家向他提问

答题量 11763

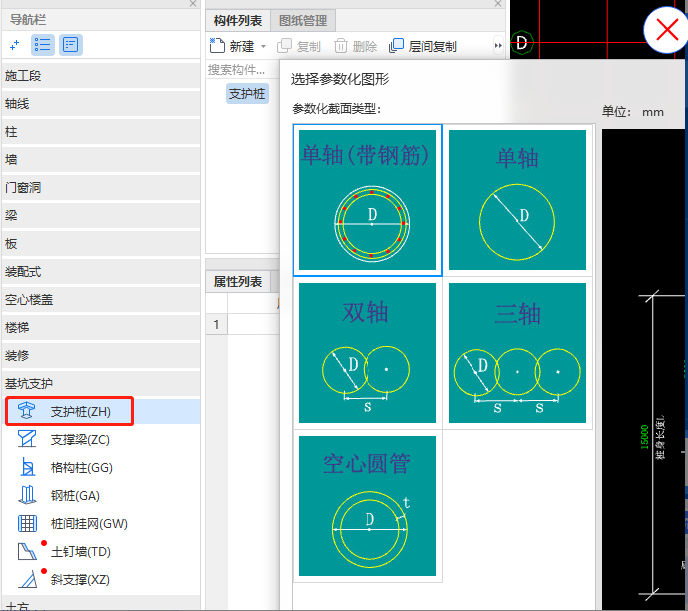

方法一：在基坑支护模块中新建支护桩，若参数图中形式和图纸要求的形式类似，可以选择对应的形式绘制。如图：
备注：GTJ2026/GTJ2025/GTJ2021的1.0.33.6及以上版本中有基坑支护模块，若加密锁已购产品中没有显示，则需要联系销售咨询。

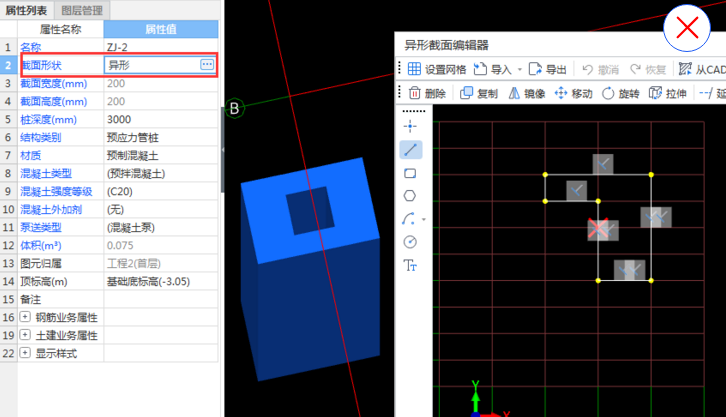

方法二：新建异形桩，然后两个异形桩拼接在一起绘制，中间空心部分留出来即可。如图：

2025-06-24 17:17:25

: 出色的小太阳追问

这个空心只有1.5米高，1.5米高的混泥土量

2025-06-24 17:18:47

: 出色的小太阳追问

只要是这个填桩心的混泥土量

2025-06-24 17:19:41

: 启程宫昊玥解答

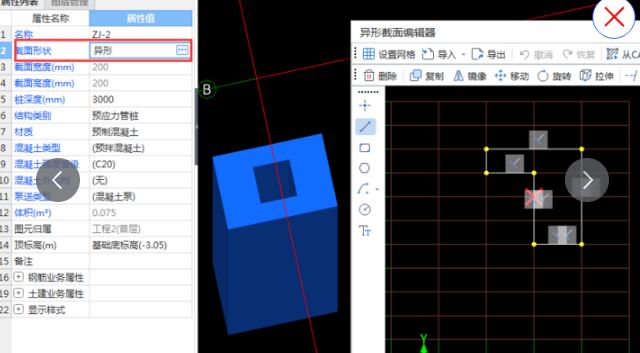

手算，两个圆面积相减乘以长度1.5m，或者新建异形桩，然后两个异形桩画圆拼接在一起绘制，中间空心部分留出来即可。如图：

2025-06-24 17:39:36
