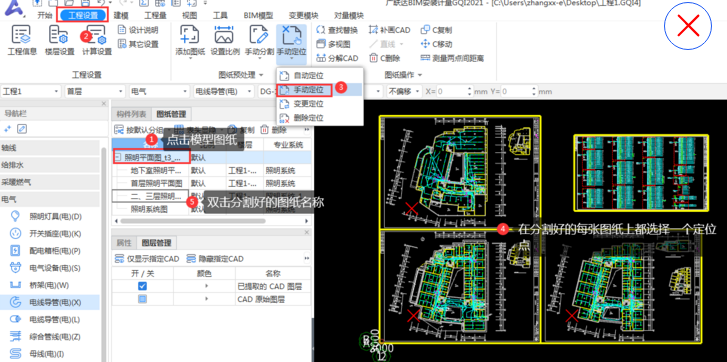

方法一:(手动定位)图纸管理中,切换到模型图纸上(原图),点击【手动定位】功能---左键在每张分割好的图纸上都选择一个定位点---然后在图纸管理中双击分割后的图纸名称,软件会自动定位好图纸并反键一个正交轴网。如图:

方法二:(自动分割)图纸管理中切换到模型图纸上(原图),点击【自动定位】---软件会自动在图纸上找到共同的轴网交点(出现红色叉号)---如果定位点错误,可以点击【手动定位】修改定位点---检查无误后---双击图纸管理中分割后的图纸名称即可。如图:
