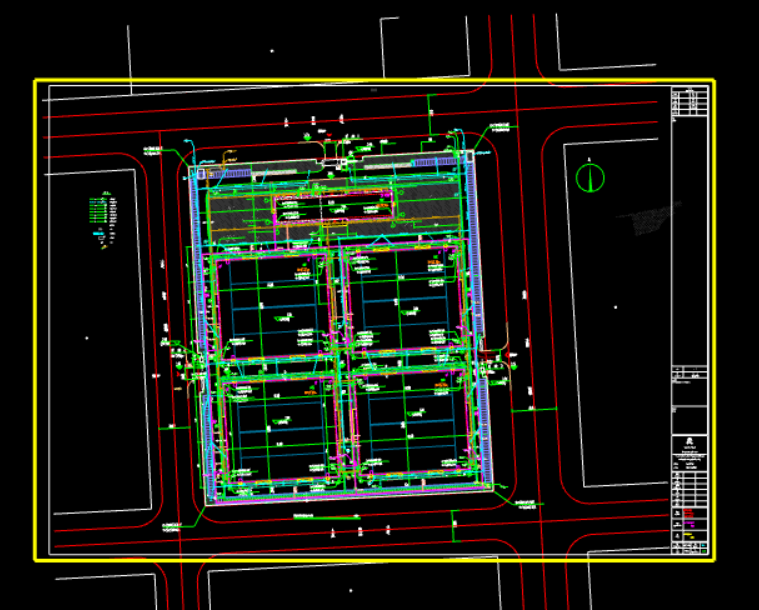

手动分割后,有的图纸不显示了是怎么回事

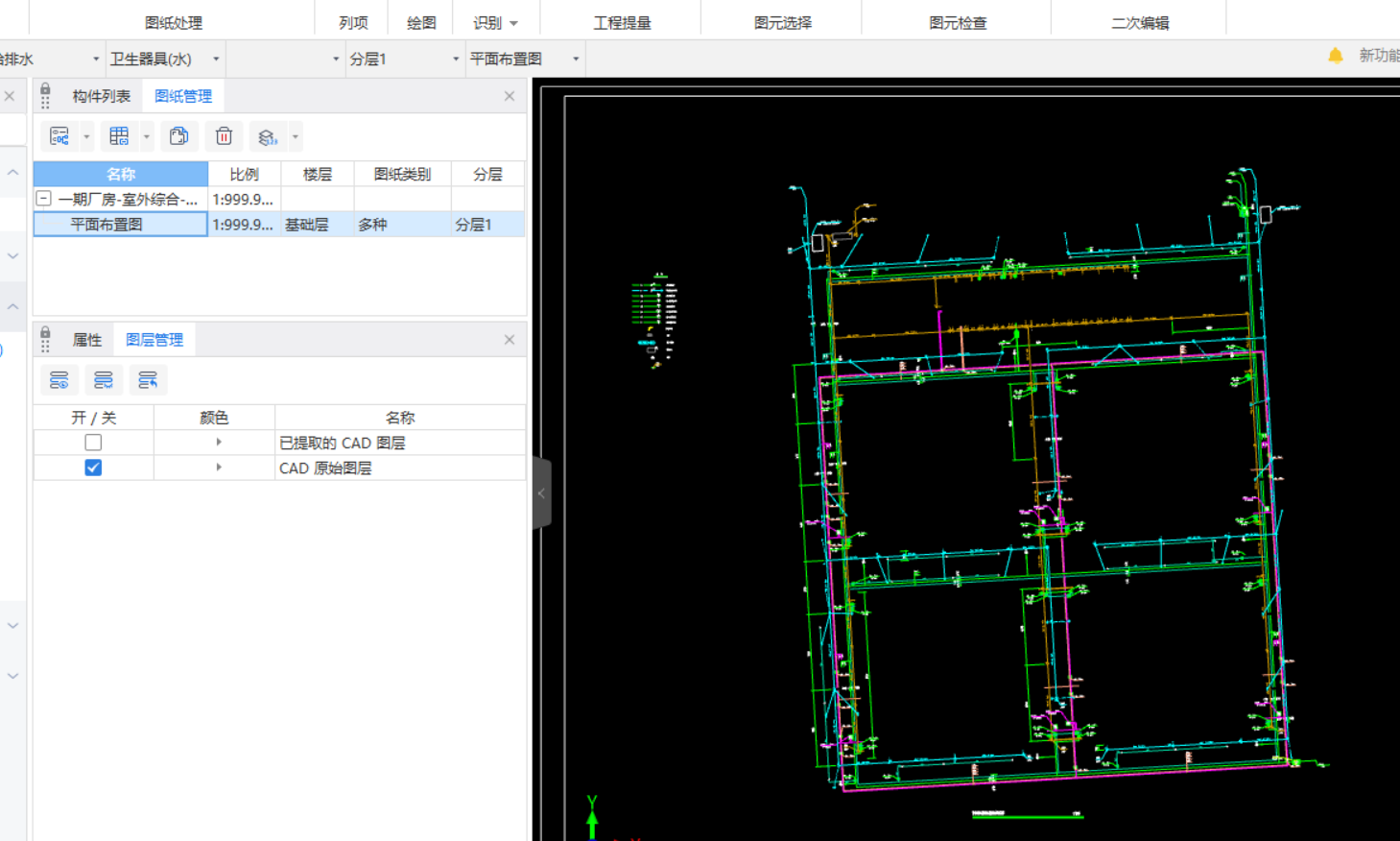

手动分割后,有的图纸不显示了是怎么回事
手动分割后,有的图纸不显示了是怎么回事

启程答疑老师解答

启程宫昊玥 专家 向他提问

答题量 11763

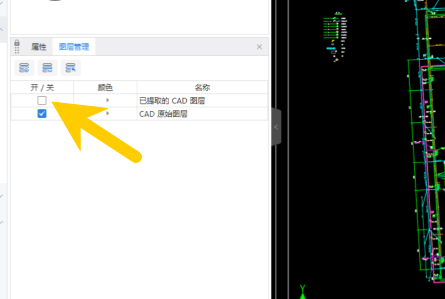

你把这里也点上看有没有显示

2025-06-19 14:11:43

对爱承诺 追问

好的,我试下,多谢老师

2025-06-19 14:18:15

对爱承诺 追问

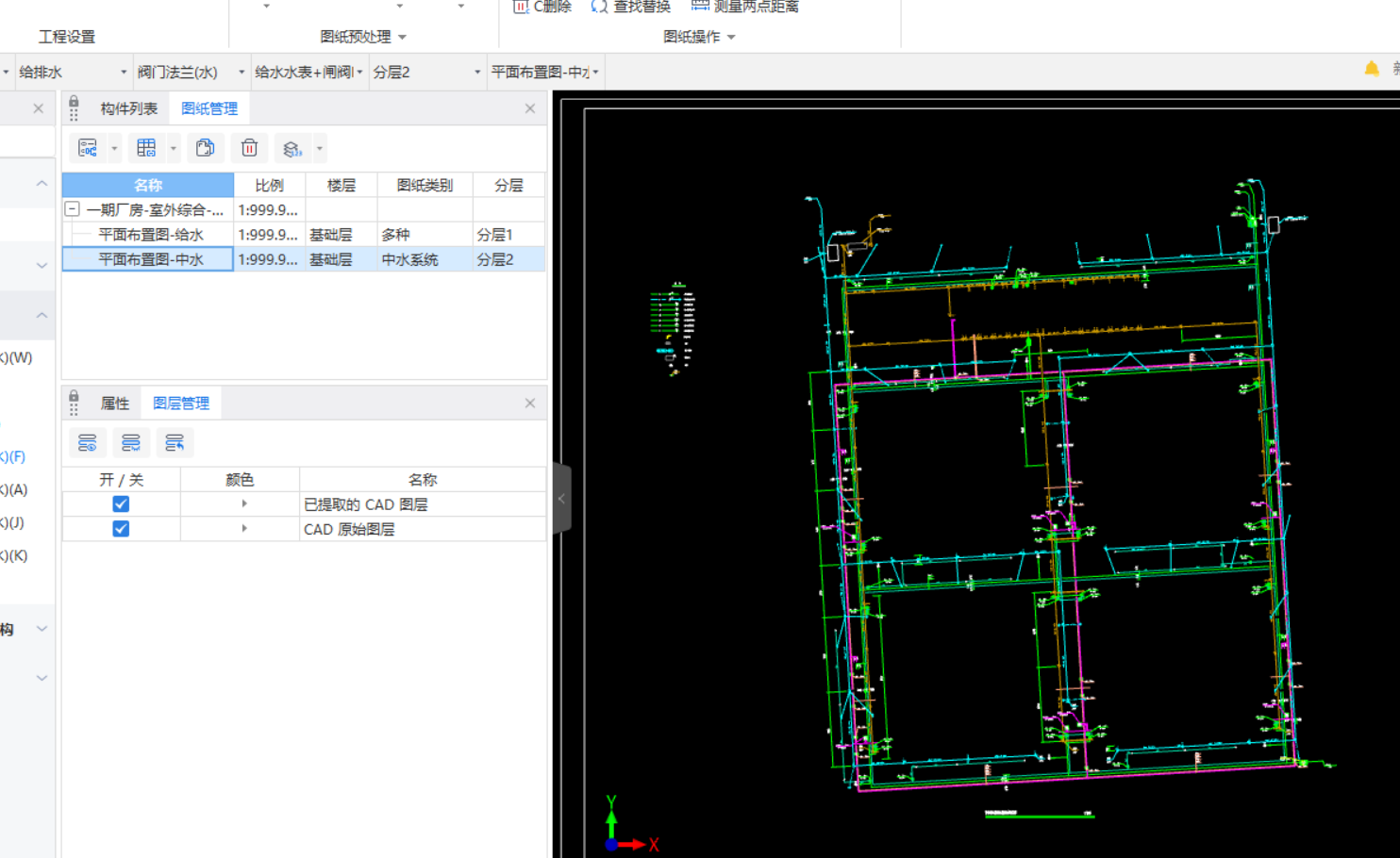

重新添加图纸,重新设置比例,重新分割,还是不行手动分割后,有的图纸不显示了是怎么回事

2025-06-19 14:32:33

启程宫昊玥 解答

原因一:分割后不显示的CAD线是块,导致没有分割出去。
方法:若是经典模式中,在图纸管理中先将分割显示不全的图纸删除掉,双击模型图纸,然后用【分解CAD】功能将图纸分解后在重新分割图纸即可。
若是简约模式中,用【c删除】功能将显示不全的图纸删除掉,切换到工作面层,重新将图纸添加进来,然后用【分解CAD】功能将图纸分解后在重新分割图纸即可。
备注:分割图纸时,框选图纸后观察下CAD线是否都变为蓝色的(注:蓝色表示选中了),如果没有变蓝,说明没有选中,需要继续分解CAD。
原因二:图纸是加密图纸。
方法:在CAD软件中去分解图纸,如果也分解不了,说明图纸加密了,只能联系设计院解密以后才能使用。

2025-06-19 14:55:10

对爱承诺 追问

好 的,多谢老师

2025-06-19 15:02:01

启程宫昊玥 解答

好的

2025-06-19 15:09:15
