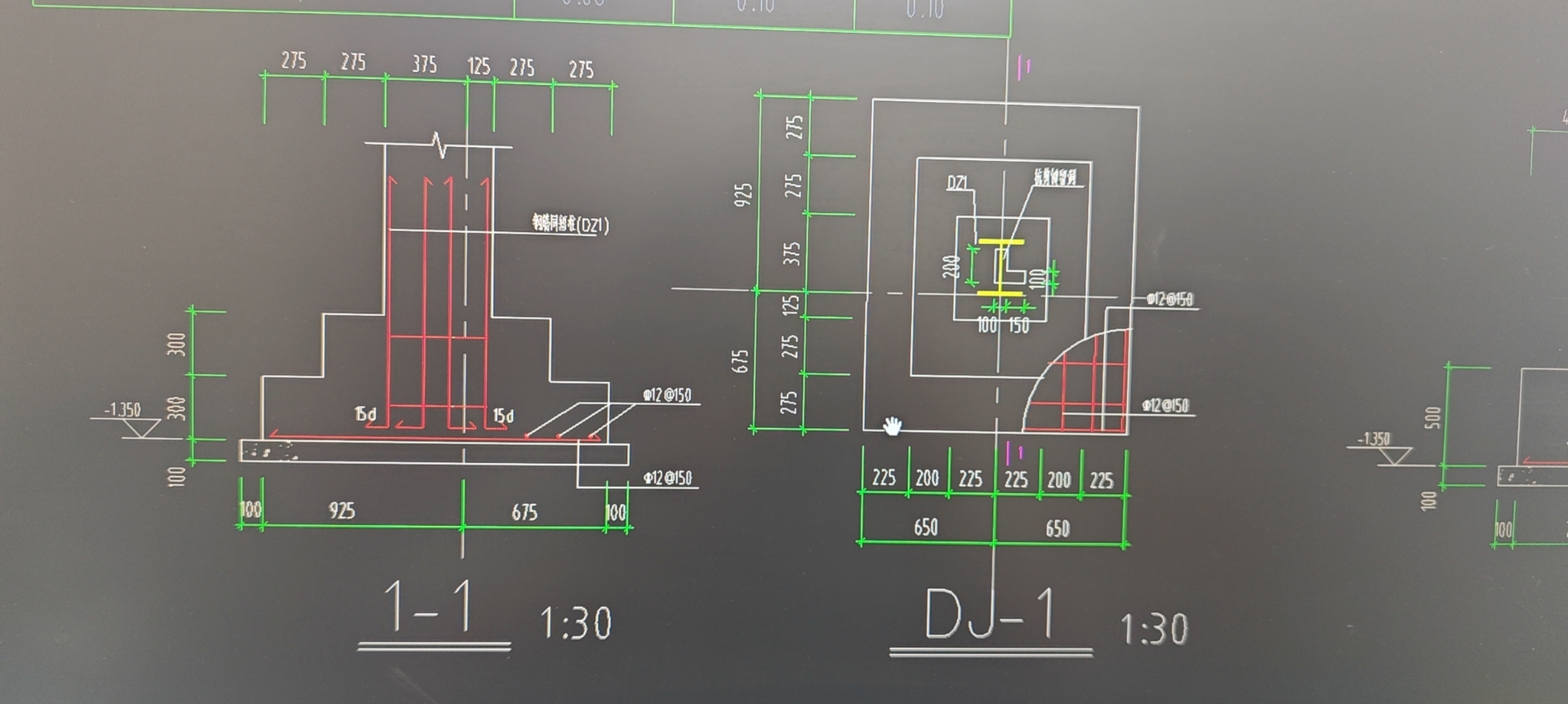

两台的独立基础怎么画呢,中间带了短柱,独立基础的钢筋在哪里布置?

两台的独立基础怎么画呢,中间带了短柱,独立基础的钢筋在哪里布置?


启程答疑老师解答

启程卜姜华 专家 向他提问

答题量 11003

在独立基础构件中,先点击“新建”---新建独立基础---再点击“新建”---新建独立基础单元(独立基础有几阶,则新建几个单元)---在单元属性中输入独立基础钢筋信息。

若阶式独立基础为三阶/两阶时,可直接新建参数化独立基础,选择“独立基础三台”绘制即可(两阶时将h3输入0即可)。如图:


2025-06-18 11:15:49

whisper 追问

h3不能输入0。这个独立基础的钢筋是只有底部那一阶布置钢筋吗?

2025-06-18 11:17:47

启程卜姜华 解答

从你的图纸看是的

2025-06-18 11:49:24

whisper 追问

两台的独立基础怎么画呢,中间带了短柱,独立基础的钢筋在哪里布置?

2025-06-18 11:55:22

whisper 追问

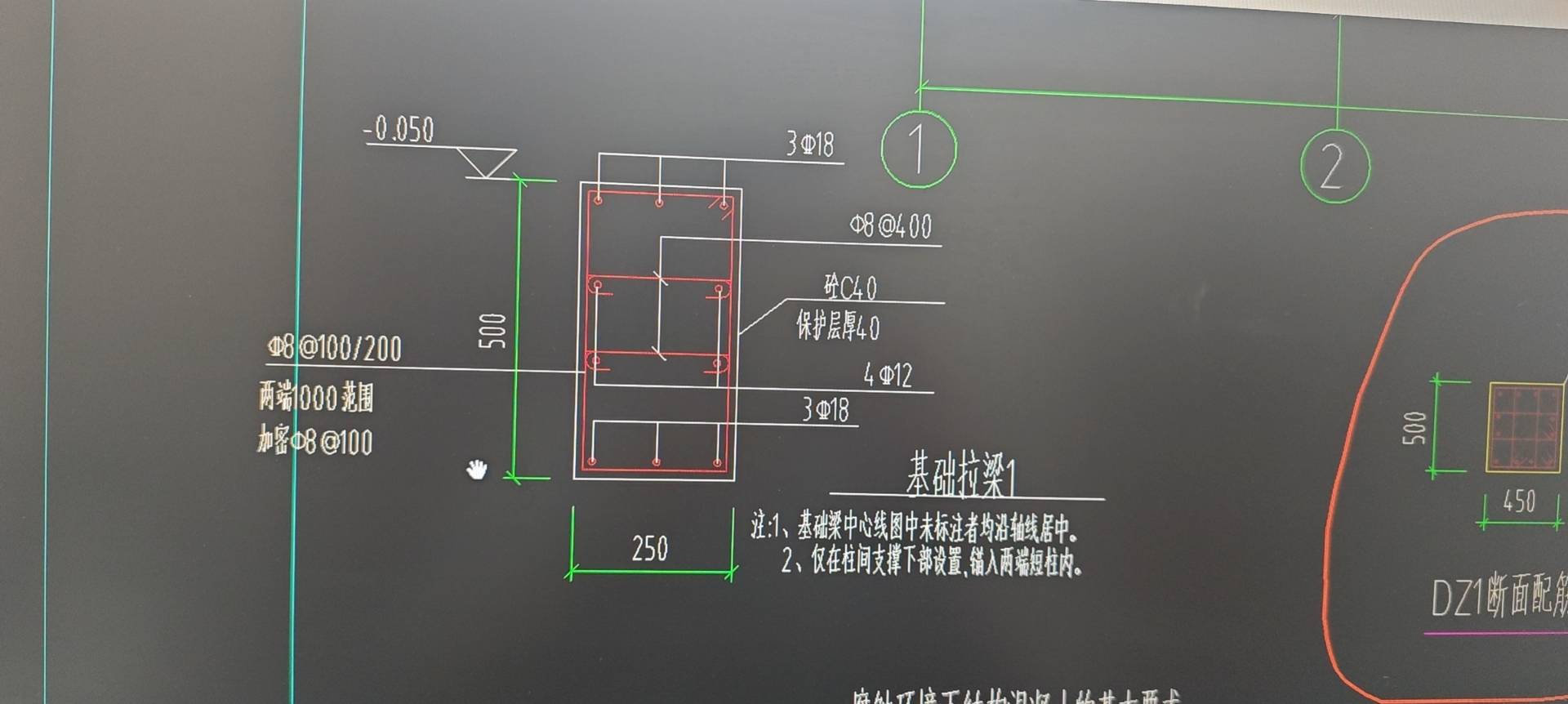

这个基础拉梁用什么构件布置呢?

2025-06-18 11:55:40

启程卜姜华 解答

基础拉梁一般在基础的上边,软件里用框架梁定义,基础梁一般底部同基础底用基础梁定义。另外还要看图纸里配的支座负筋在梁的上边还是在下边,如果在梁的下边就是基础梁,如果在梁的上边就是按框架梁定义

2025-06-18 12:05:09
