当前位置: 启程教育 答疑解惑 老师我有个问题就是,我的扶壁柱和暗柱有重叠部分,然后图纸说明里就是重叠部分钢筋取大的,它们的标高都一样这我怎么布置啊
努力奔跑的小孩儿
  • 2025-06-18 10:52:58
  • 民用建筑
  • 59 浏览

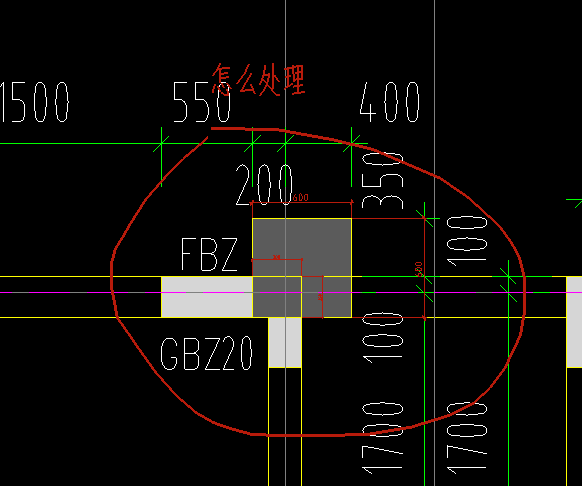

老师我有个问题就是,我的扶壁柱和暗柱有重叠部分,然后图纸说明里就是重叠部分钢筋取大的,它们的标高都一样这我怎么布置啊

老师我有个问题就是,我的扶壁柱和暗柱有重叠部分,然后图纸说明里就是重叠部分钢筋取大的,它们的标高都一样这我怎么布置啊
启程答疑老师解答

启程卜姜华 专家 向他提问

答题量 11003

取强度大的可以

2025-06-18 11:14:37

努力奔跑的小孩儿 追问

老师我有个问题就是,我的扶壁柱和暗柱有重叠部分,然后图纸说明里就是重叠部分钢筋取大的,它们的标高都一样这我怎么布置啊

2025-06-18 11:32:36

努力奔跑的小孩儿 追问

老师 不是钢筋 是这个构件

2025-06-18 11:32:44

启程卜姜华 解答

框架柱/暗柱/构造柱/砌体柱不能重叠布置。变通方法如下:
方法一:把这两个柱子当成一个整体绘制,若柱子类别不同,钢筋量可能会有出入,建议在【编辑钢筋】中手动修改后【锁定】即可(编辑钢筋修改前GTJ2021/GTJ2018需要先汇总计算,GTJ2025若给“实时计算”打勾,则不用汇总计算)。
方法二:将其中一个柱完整绘制,另一个柱只绘制露在外面的部分,钢筋在截面编辑中绘制或者在【其它钢筋】中处理即可。

2025-06-18 12:00:20
