同一个框架柱的图元绘制了两个柱子,怎么钢筋工程量不一样

同一个框架柱的图元绘制了两个柱子,怎么钢筋工程量不一样

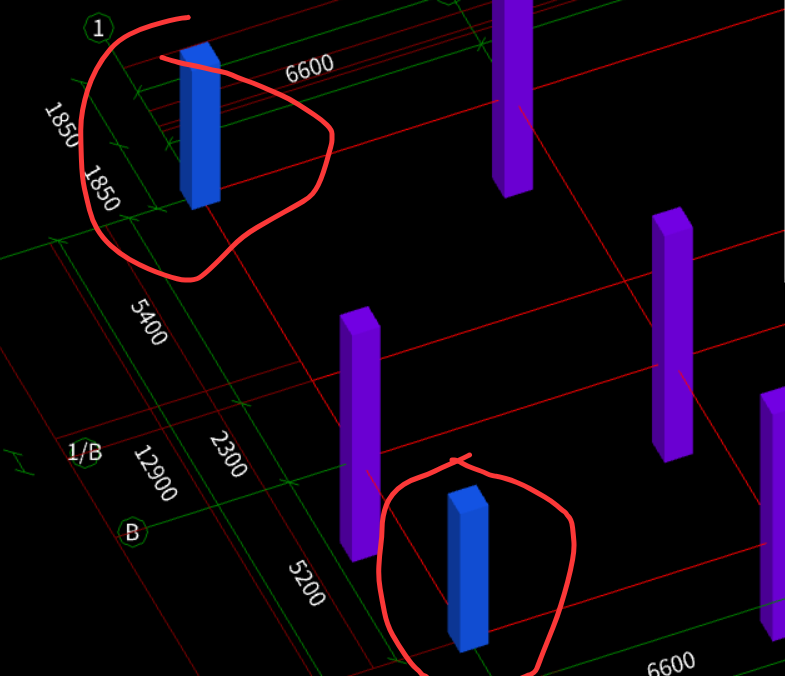

同一个图元框架柱绘制了两个 柱子,只不过位置不同,怎么钢筋量不一样

启程答疑老师解答

启程房析君 专家 向他提问

答题量 21069

可能是跟你下面的构件不一样,锚固长度不一样有关系的

2025-06-17 18:01:14

君莫问 追问

好的,明白了

2025-06-17 18:31:23

启程房析君 解答

嗯呢

2025-06-18 09:07:41

君莫问 追问

同一个框架柱的图元绘制了两个柱子,怎么钢筋工程量不一样

同一个框架柱的图元绘制了两个柱子,怎么钢筋工程量不一样

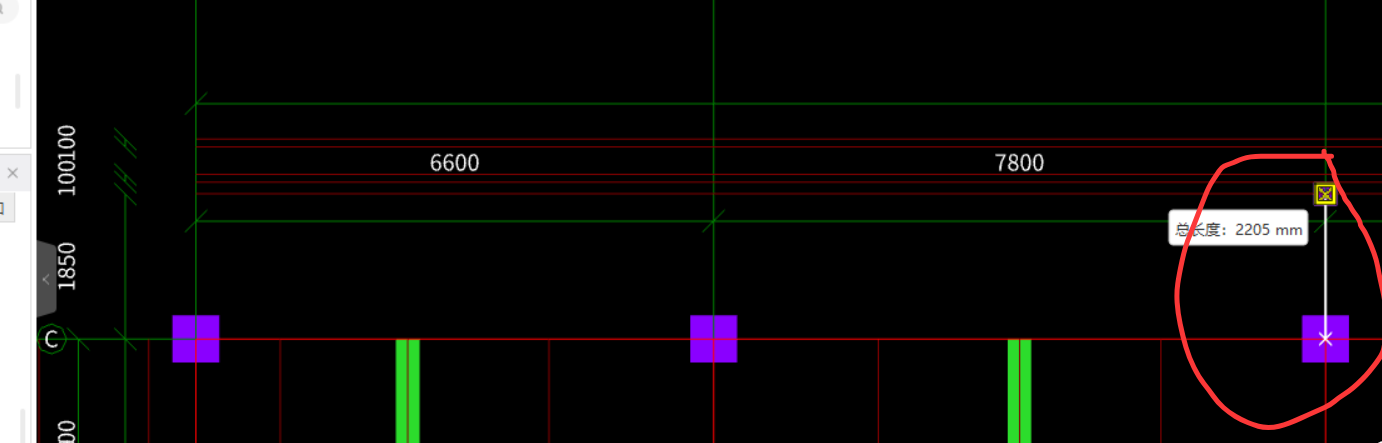

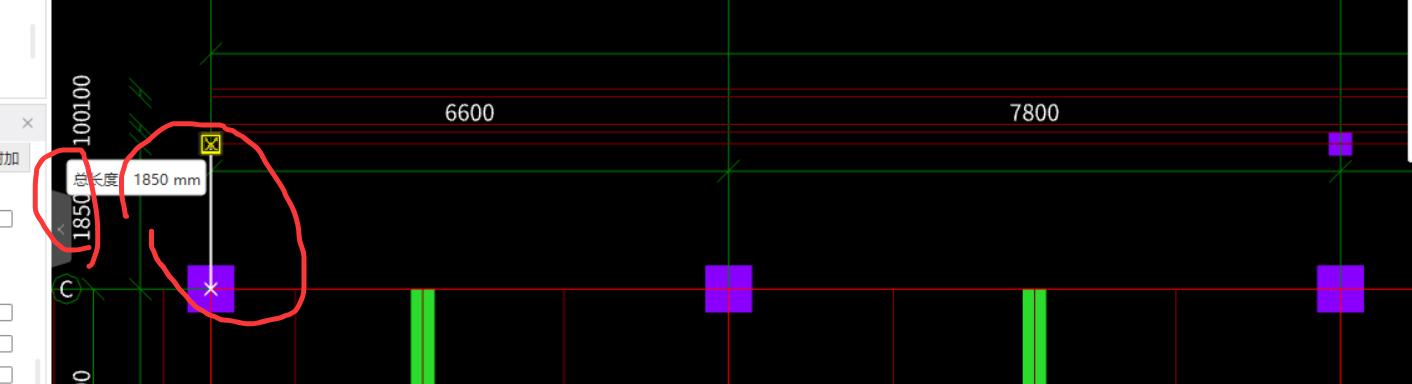

我用平行辅轴画了个1850的辅助轴线,测量了一下柱子到轴线的距离也是1850,但在右边绘制了图元测量怎么变成2205了

2025-06-18 09:15:46

启程房析君 解答

原因一:长度没有测量好,测量的长度是歪的。
方法:打开正交再进行测量。
原因二:图纸/图元的比例不对。
方法:若图纸测量的尺寸不对,设置图纸比例之后,再测量;
若图元测量的尺寸不对,说明识别图元之前没有先设置图纸比例,将识别的图元删除,设置图纸比例之后,将图纸还原,将图元重新识别,再重新测量即可。
原因三:图纸影响的,导致测量时捕捉的点不对。
方法:将图纸隐藏,再测量图元尺寸即可。
原因四:在三维状态下测量的。
方法:切换到俯视状态下测量。

2025-06-18 09:40:36
