当前位置： 启程教育答疑解惑柱脚剖面图。

: 小米

2025-06-17 16:16:50
工业建筑
88 浏览

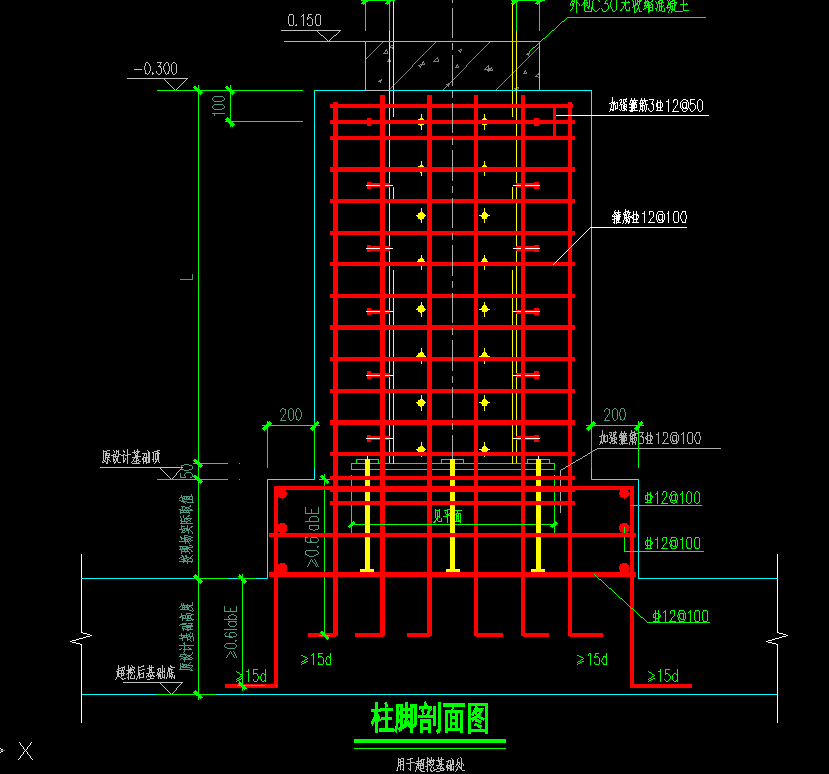

柱脚剖面图。

柱脚剖面图。老师这个构件怎么绘制?

启程答疑老师解答

: 启程房析君专家向他提问

答题量 21069

你这个是筏板基础和柱墩的吧

2025-06-17 16:59:41

: 小米追问

是一个基础

2025-06-17 17:00:28

: 小米追问

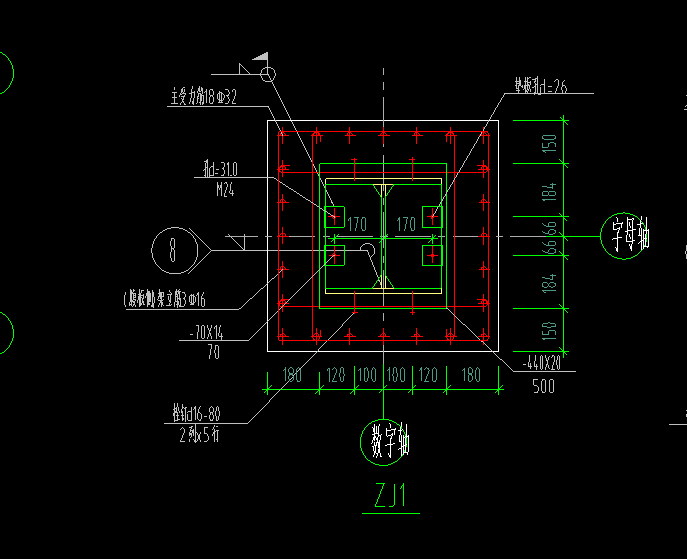

柱脚,这是一个剖面图

2025-06-17 17:01:55

: 小米追问

2025-06-17 17:05:44

: 启程房析君解答

柱墩绘制只看你的剖面图是柱墩绘制就行的，钢结构单独手算

2025-06-17 17:37:08

: 小米追问

那里边可以输入钢筋信息么？具体怎么输入，可以截图么老师

2025-06-17 19:00:43

: 启程房析君解答

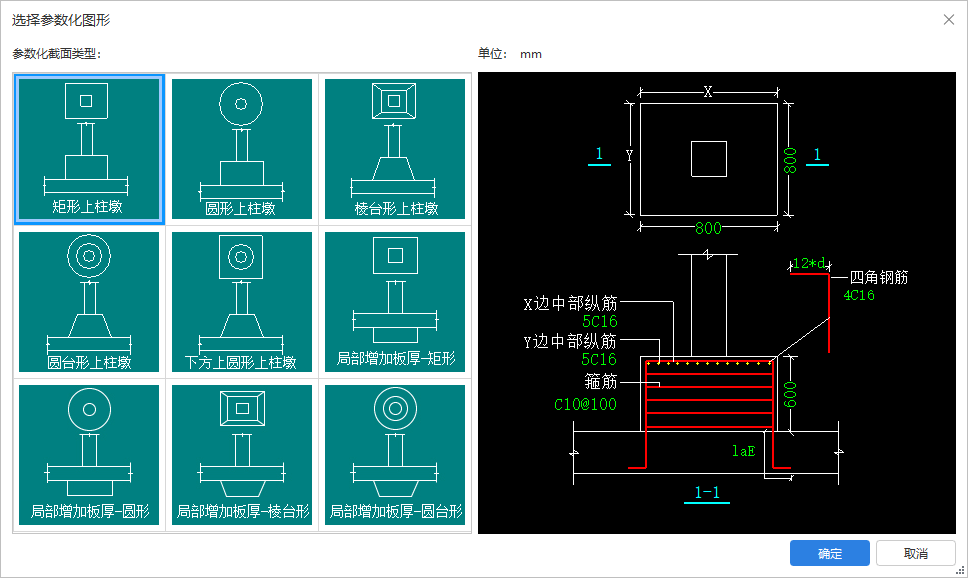

导航栏基础下选择柱墩---点击新建---新建柱墩---对照图纸在柱墩中新建对应的参数图---在参数图中对应输入尺寸、钢筋信息等参数---点击确定---【属性列表】调整好属性信息---使用点/智能布置的方式布置即可。如图：
若【属性列表】中无法直接输入的钢筋，建议在【其他钢筋】中输入；
若柱墩参数图中没有与图纸相符的形式，图纸中钢筋形式和独立基础/桩承台等构件的形式类似，可以用独立基础/桩承台等类似构件代替绘制。不同构件代替绘制，工程量会有区别

2025-06-18 09:10:40

: 小米追问

好的老师，不明白在提问吧

2025-06-18 09:20:37
