辅路拐角 R6 的路面面积计算,可按 **“圆相关几何公式”** 或 **“CAD 软件辅助”** 两种方式:

二、CAD 软件计算法(更准、更高效)

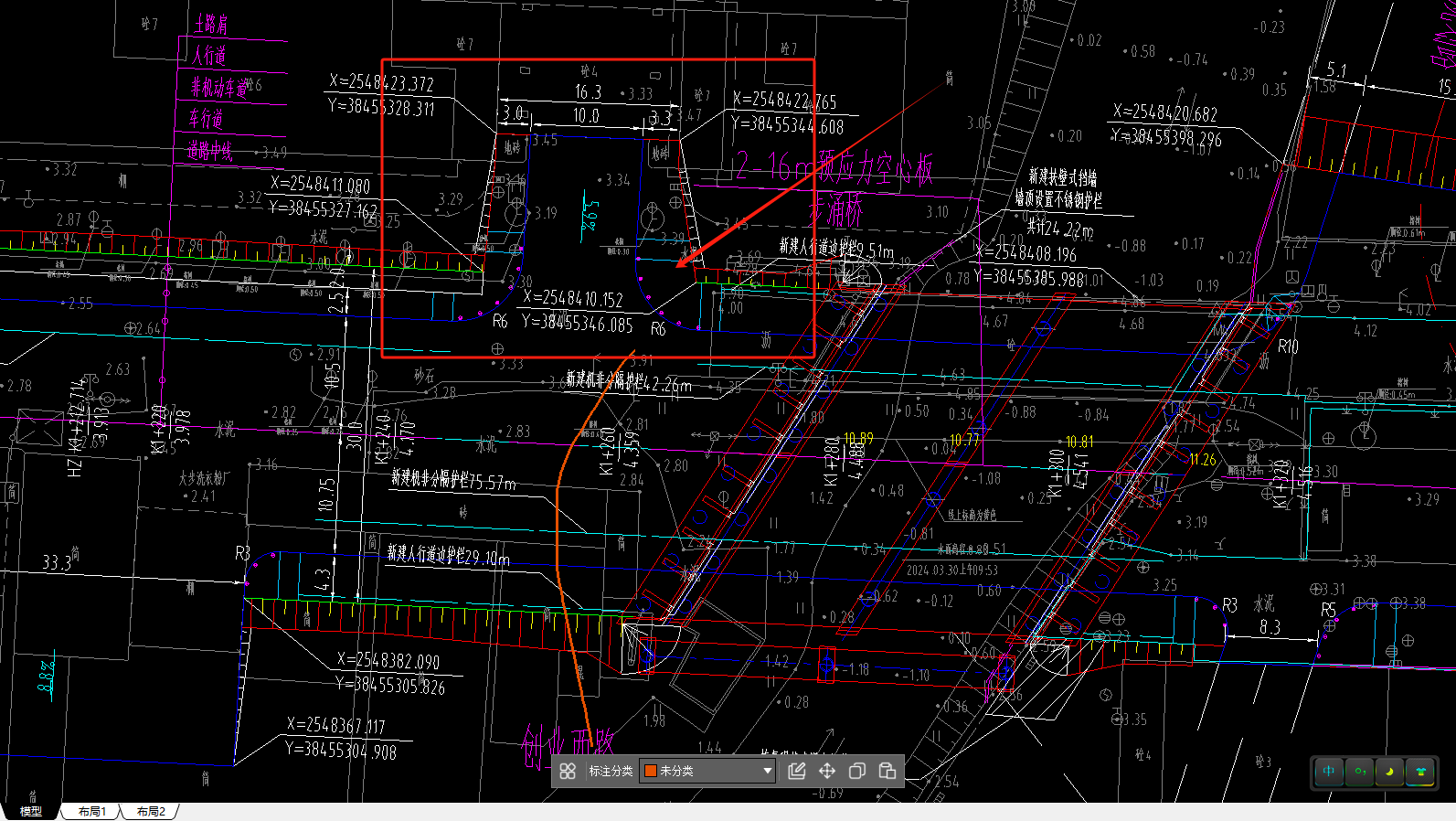

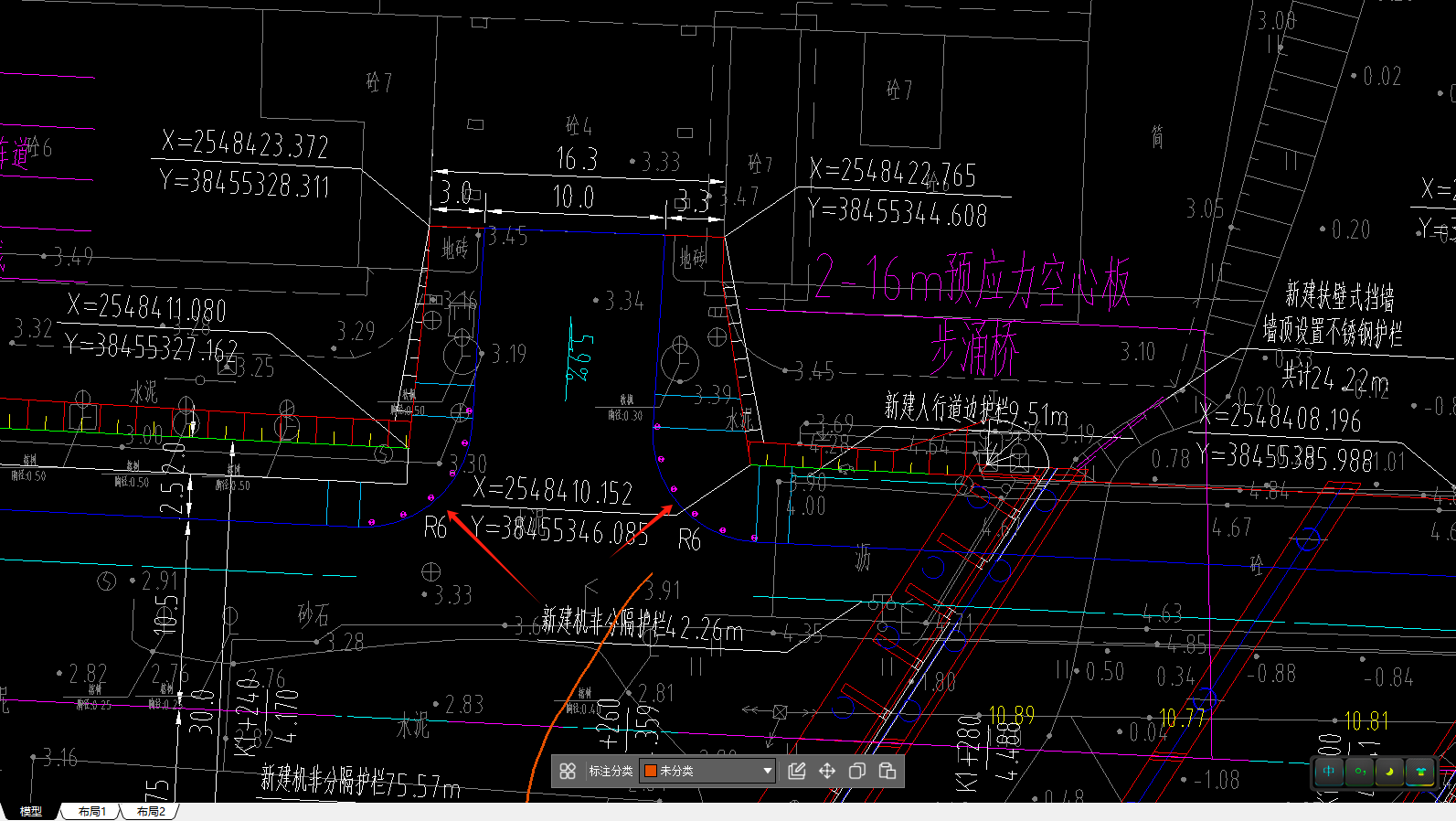

导入图纸:把 CAD 图纸导入软件(AutoCAD、Civil 3D 等 ),找到辅路拐角 R6 位置。
用 “面域 / 查询面积” 功能:
用 PL(多段线 )命令,沿路面边界描边(包括直线段和圆弧段 ),闭合后形成 “封闭图形”;
输入 AA(查询面积 )→ 选 O(对象 )→ 点选刚画的多段线,直接出面积结果;
或用 REG(面域 )命令,将封闭图形转成面域,再 LI(列表 )查询面积。
三、注意事项
单位统一:确认图纸中 R6 的单位(米 / 毫米 ),计算时统一为米,结果才是平方米。
结合设计意图:若拐角处有 “加宽、收窄”,需看图纸横断面,确认路宽是否变化,再调整计算。
软件验证:手算后,用 CAD 描边复核,避免公式理解误差(比如圆弧角度是否是 90°,是否有其他设计调整 )。

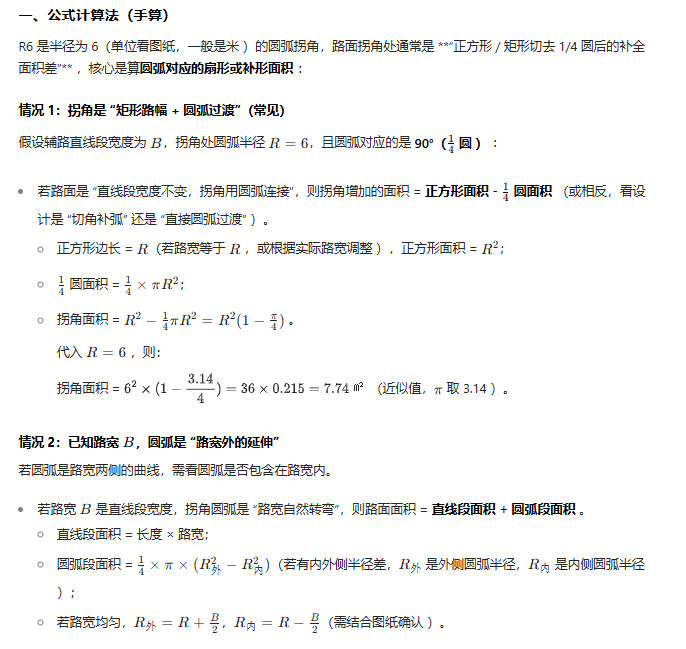

简单说,手算用 “正方形 - 1/4 圆” 公式,软件用 “多段线描边查面积” ,两种方法配合,就能精准算出 R6 拐角的路面面积
