梁水平加腋筋,广联达上布置不上去,因为相邻的柱子是异形柱,怎样判断?

梁水平加腋筋,广联达上布置不上去,因为相邻的柱子是异形柱,怎样判断?

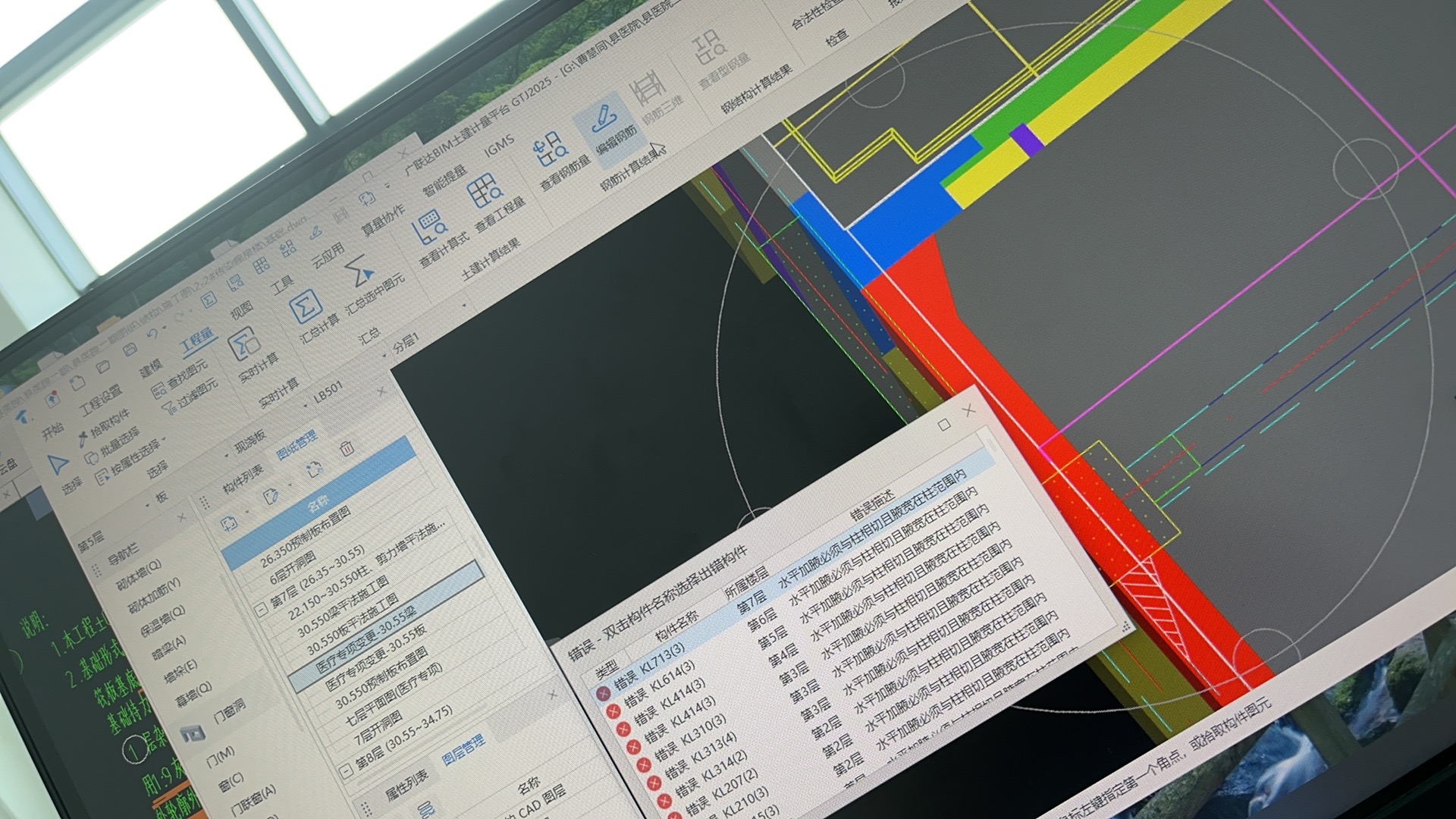

我一开始改成矩形柱,布置的加腋,后来改回了异形柱,就成错误了,,,

启程答疑老师解答

启程房析君 专家 向他提问

答题量 21069

原因:双击此提示即可定位到对应位置,查看梁水平加腋没有与柱相切或腋宽超出柱范围,一般是由于生成梁加腋之后对柱的位置/截面尺寸调整导致的。

方法:检查梁/柱位置及尺寸设置设置正确,若不需要加腋,可以在梁建模界面右上方点击【删除梁加腋】,鼠标左键选择加腋右键即可删除,若生成的不正确,可以点击【生成梁加腋】重新生成即可。

2025-06-10 17:53:00

跌宕的玉篑 追问

是因为柱子是异形柱,异形柱生成不了梁加腋

2025-06-10 17:53:42

跌宕的玉篑 追问

有没有别的方式生成呢?

2025-06-10 17:53:55

启程房析君 解答

那就用异形构件去代替加腋设置,比如也用异形柱子代替加腋绘制

2025-06-10 18:02:07
