启程框剪商住-首层KL7的上部通长筋及下部钢筋的锚固值问题

请你换个老师,我发了这么清楚,您不看的吗?看不懂是吗?还在问我哪有问题,那我上面发的是什么

这个你看看不到吗?

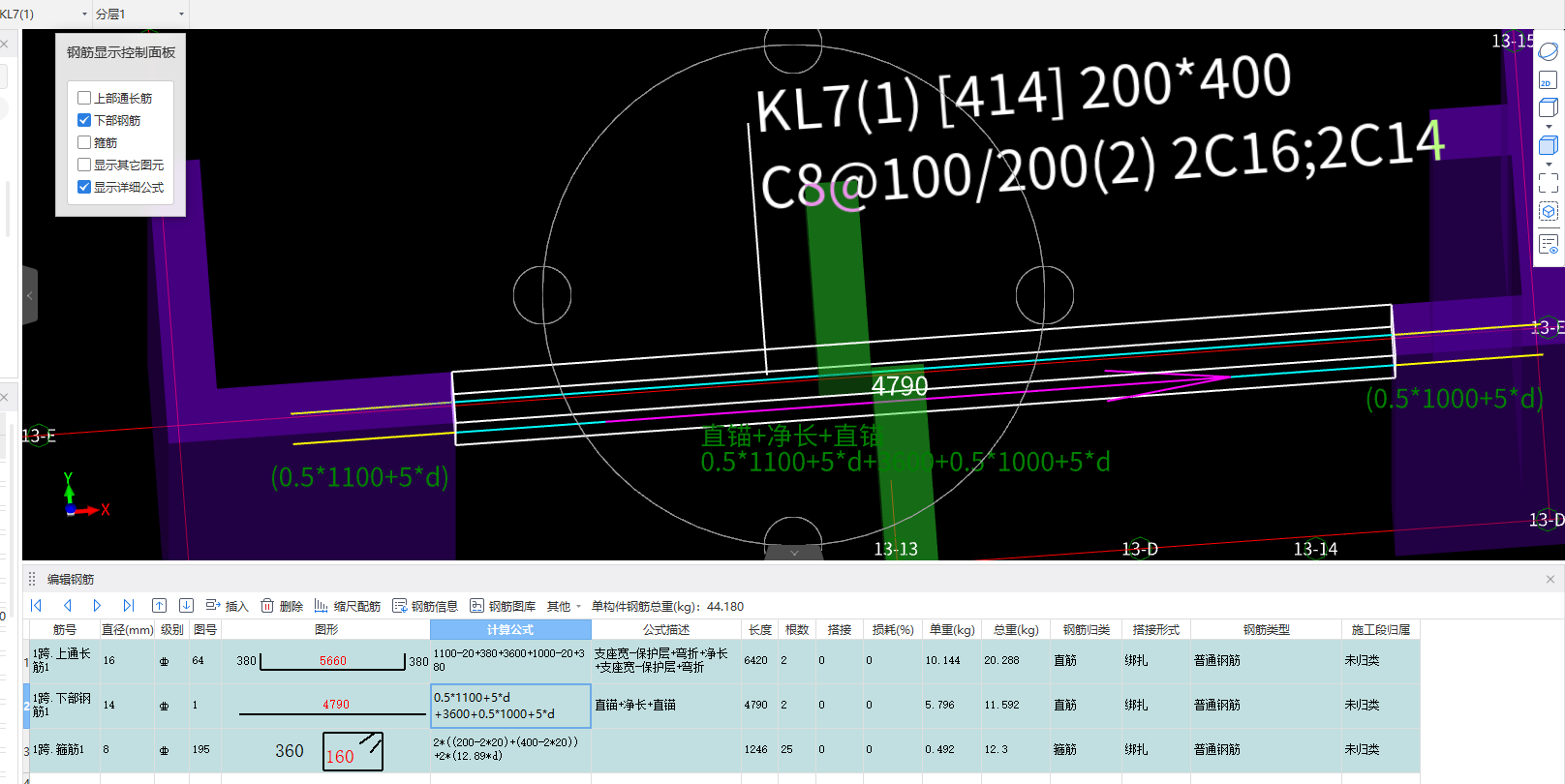

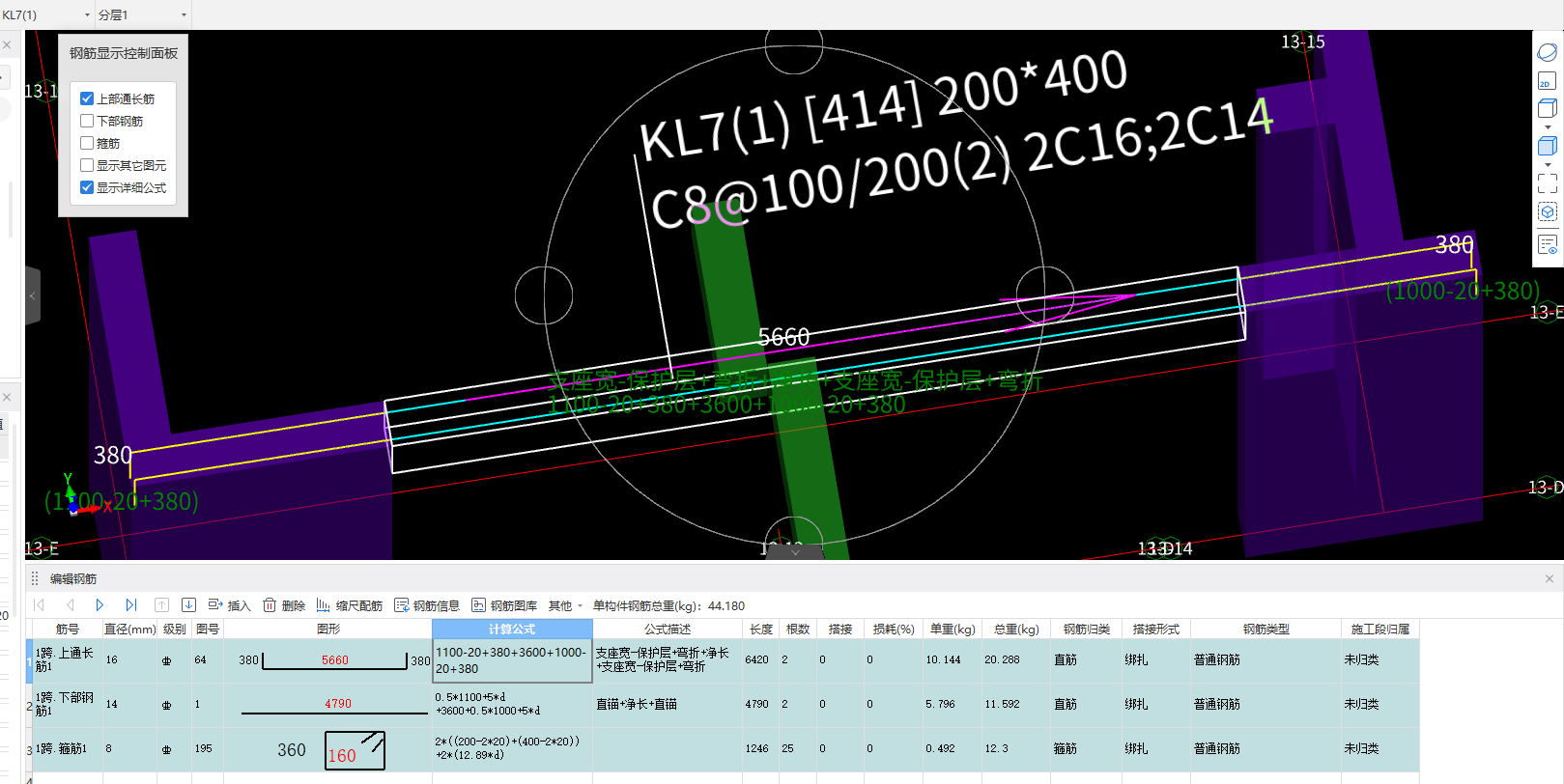

你再看看软件是怎么锚固的?

软件里的计算设置都是可以调整的呢，如果跟图纸要求不符可以调整的

??

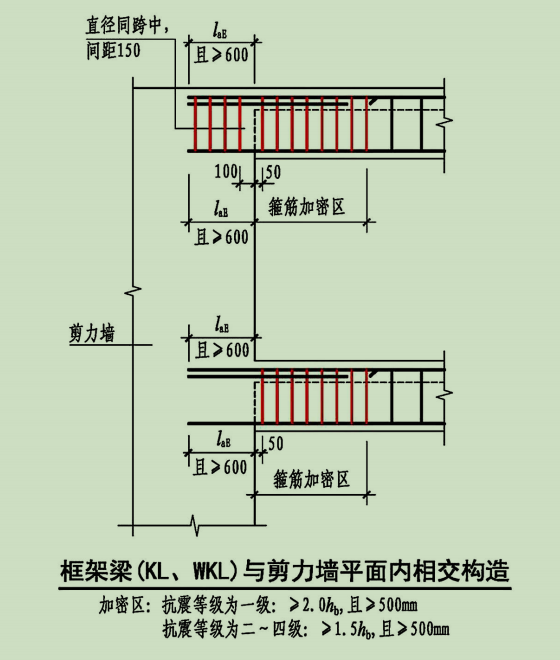

你懂钢筋锚固吗?

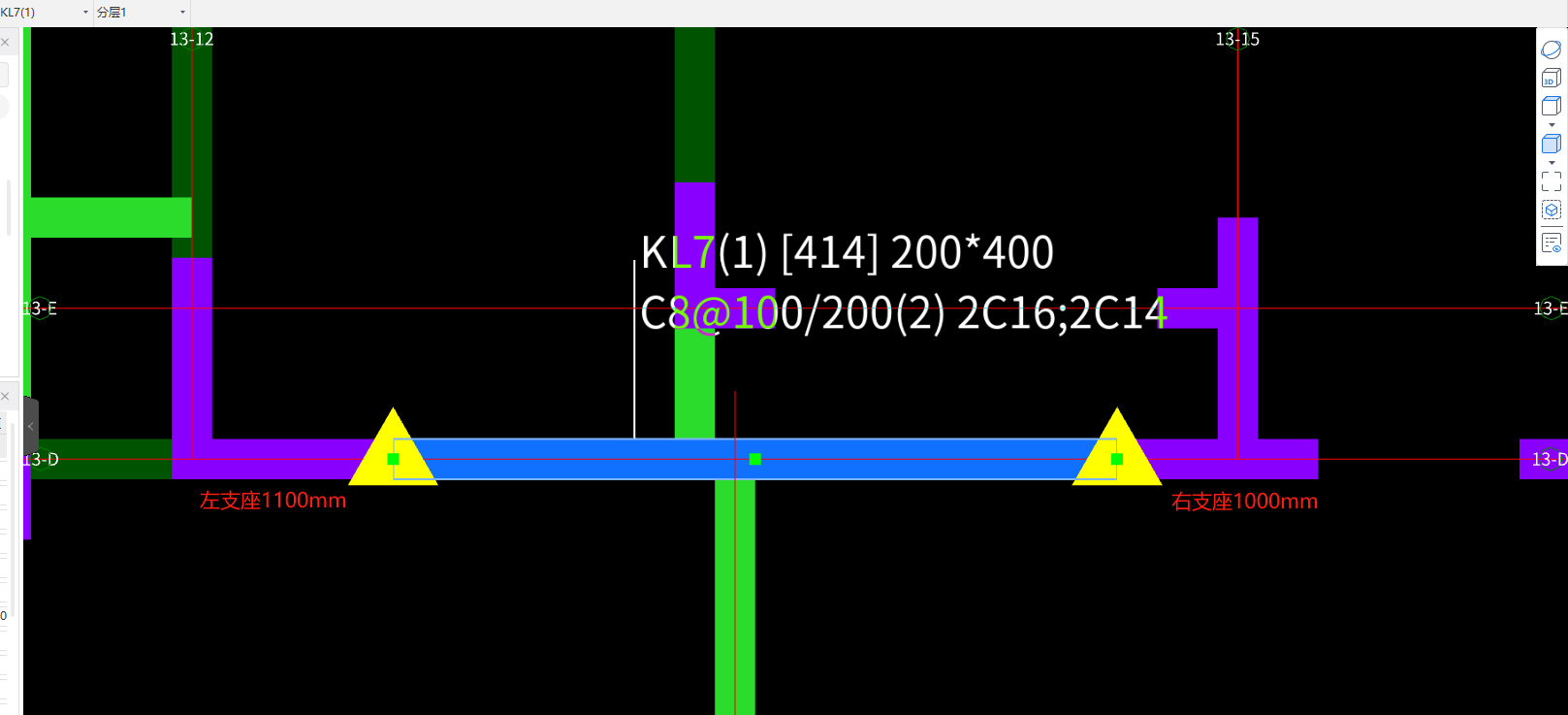

支座那么宽1100了,软件还弯锚?

你不懂你就别说话了,真费劲

把我上面打了那么清楚的问题,都覆盖到上面了,真是浪费时间

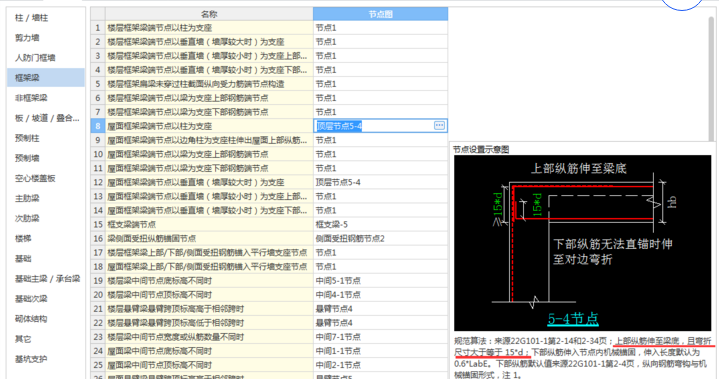

原因一：工程选择的是22G平法规则，不是16G平法规则，22G工程中当楼层框架梁上一层没有绘制梁或端部跨顶部无梁时，会按照屋面框架梁节点计算，且上部通长筋会在梁高-保护层和15*d中取大值，当梁高-保护层大时，则弯折长度就为梁高-保护层，即为具体数值而不是15*d。如图：

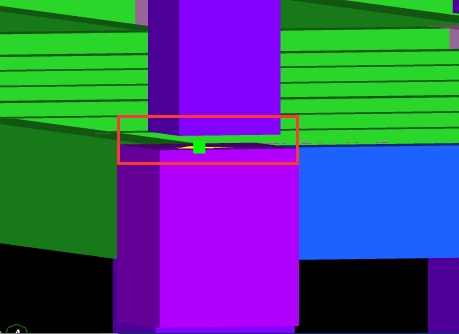

原因二：楼层框架梁上一层此位置的柱底标高没有与当前楼层柱顶标高相切，导致未识别到上一个楼层，所以按照屋面框架梁的节点计算了。如图：
方法：选中上一层此位置的柱图元，在【属性列表】中将底标高修改为与当前层柱顶标高一致即可。

原因三：梁结构类别设置错误，如梁结构类别设置为“框支梁”，框支梁上部第一排筋伸至对边向下弯折。
方法：在梁属性列表中检查梁结构类别是否正确，若计算正确即可；若不正确修改正确后计算。如图：

我懂了,谢谢~

好的，客气了
