当前位置: 启程教育 答疑解惑 启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1
奇遇仙鹤
  • 2025-06-03 11:02:35
  • 工业建筑
  • 64 浏览

启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

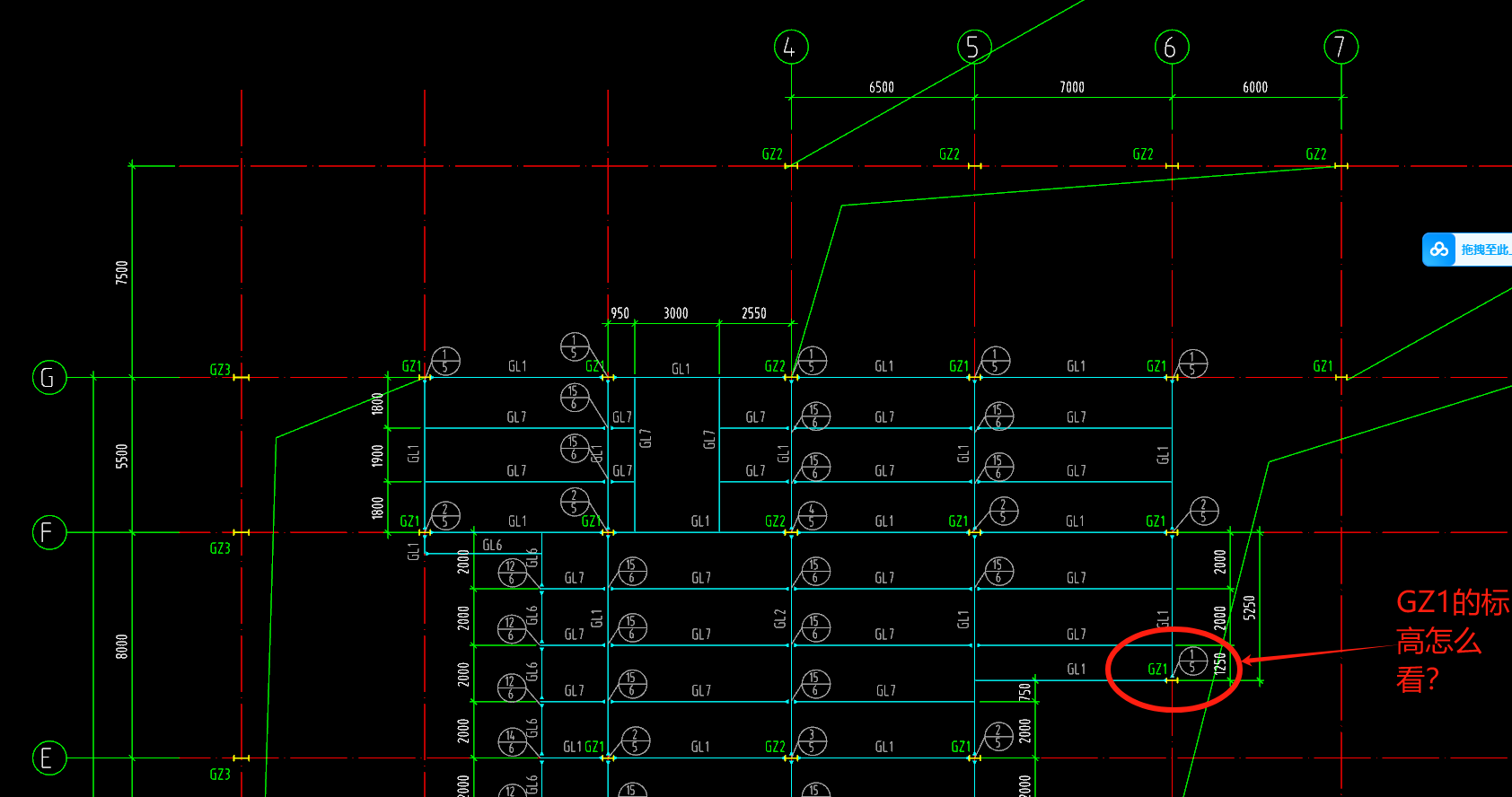

GZ1的标高怎么看?在手算时应该归属与哪排钢架?

启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

启程答疑老师解答

启程李茜 专家 向他提问

答题量 13827

 这个应该是看立面图

这个标注好位置就行,不一定非要按照整排数考虑,工程量不丢落就行



2025-06-03 11:33:58

奇遇仙鹤 追问

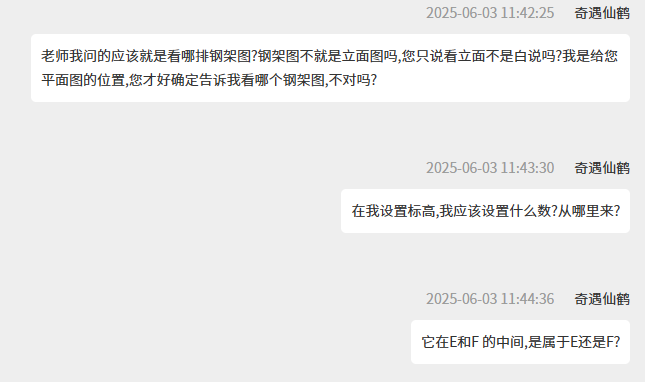

老师我问的应该就是看哪排钢架图?钢架图不就是立面图吗,您只说看立面不是白说吗?我是给您平面图的位置,您才好确定告诉我看哪个钢架图,不对吗?

2025-06-03 11:42:25

奇遇仙鹤 追问

在我设置标高,我应该设置什么数?从哪里来?

2025-06-03 11:43:30

奇遇仙鹤 追问

它在E和F 的中间,是属于E还是F?

2025-06-03 11:44:36

奇遇仙鹤 追问

启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

2025-06-03 11:46:20

奇遇仙鹤 追问

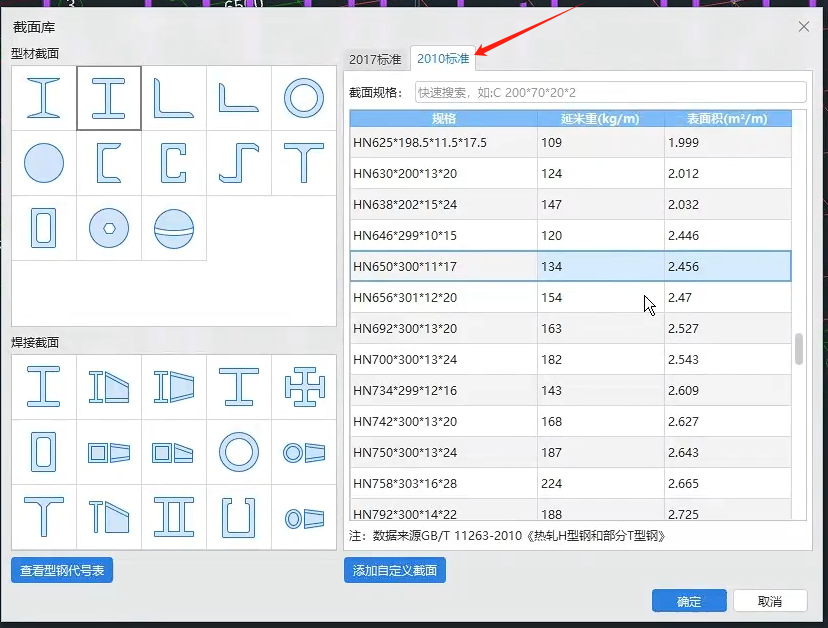

老师,还有个问题,就是为什么选择2010,而不选择2017


启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

2025-06-03 11:50:16

启程李茜 解答

 用下面的焊接截面就可以自己输入了

2025-06-03 12:01:12

奇遇仙鹤 追问

您上面的问题还没说呢啊

2025-06-03 12:26:20

奇遇仙鹤 追问

启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

2025-06-03 12:26:50

奇遇仙鹤 追问

启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

2025-06-03 12:27:02

启程李茜 解答

看E的

2025-06-03 14:32:35

奇遇仙鹤 追问

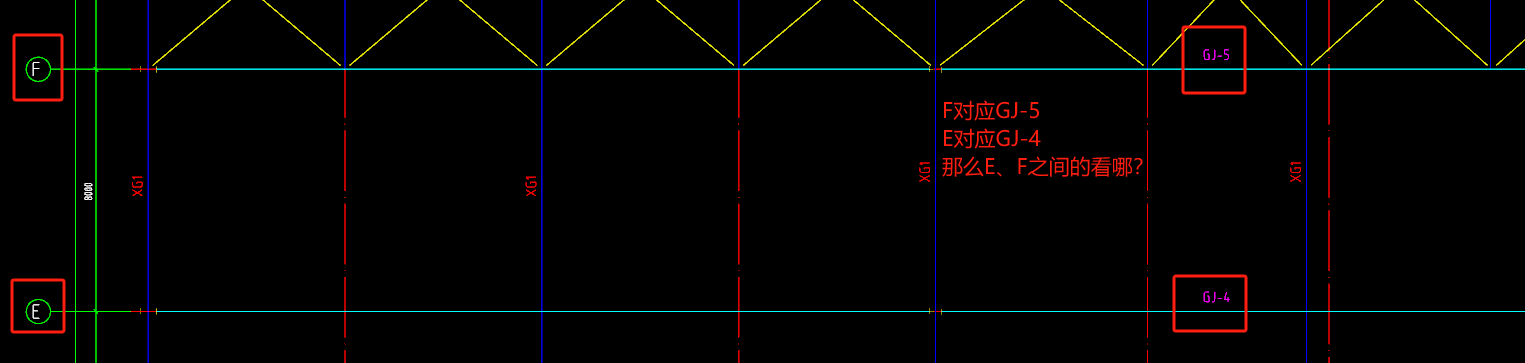

E就是GJ-4,哪有⑥轴的这个钢柱?

启程钢结构展厅-两个钢架之间(E轴、F轴)的GZ1

2025-06-03 14:39:18

奇遇仙鹤 追问

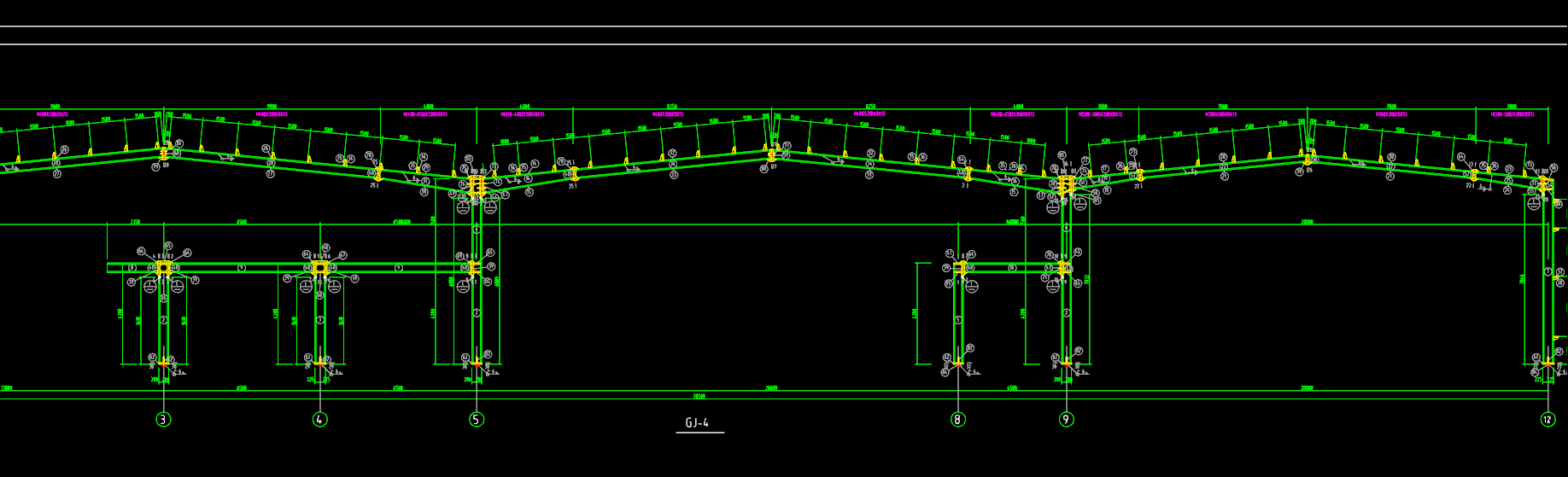

我就是在立面图我找不到,我才来问的,哎,到底正确的该怎么看?

2025-06-03 14:41:19

奇遇仙鹤 追问

您到现在是不是还不知道我问的这个柱子的位置,我第一问给您附的平面图白附了?

2025-06-03 14:43:04

启程李茜 解答

高度按照8000考虑就可以的

2025-06-03 15:05:09

奇遇仙鹤 追问

为什么?

2025-06-03 15:10:31

启程李茜 解答

图纸中的GJ1和GJ6里面有关于这个的标高,然后你可以看看手算钢柱里面老师是怎么讲解标高的判断的

2025-06-03 15:40:34

奇遇仙鹤 追问

第一GJ1和GJ6的Y方向轴号不是我问的这跟柱子的Y方向轴号,位置不一样,为什么要参考?

第二钢柱手算,老师讲的A轴上的柱子,方法都一样,老师就没有去讲这根柱子

2025-06-03 15:48:50

启程李茜 解答

标高一样的话,柱子会被遮挡住的

2025-06-03 16:23:00

奇遇仙鹤 追问

好的,谢谢

2025-06-03 16:56:08

启程李茜 解答

没事不客气的

2025-06-03 17:34:46
