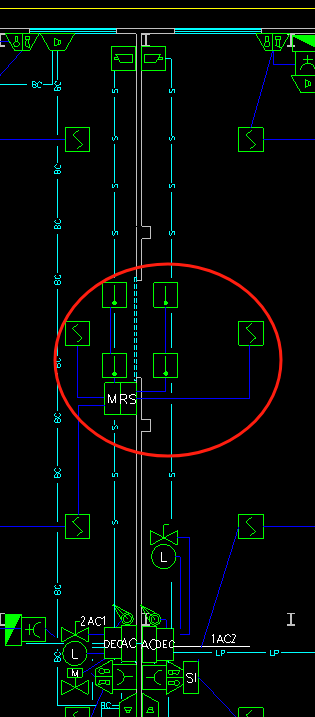

几组线的意思,具体看平面图

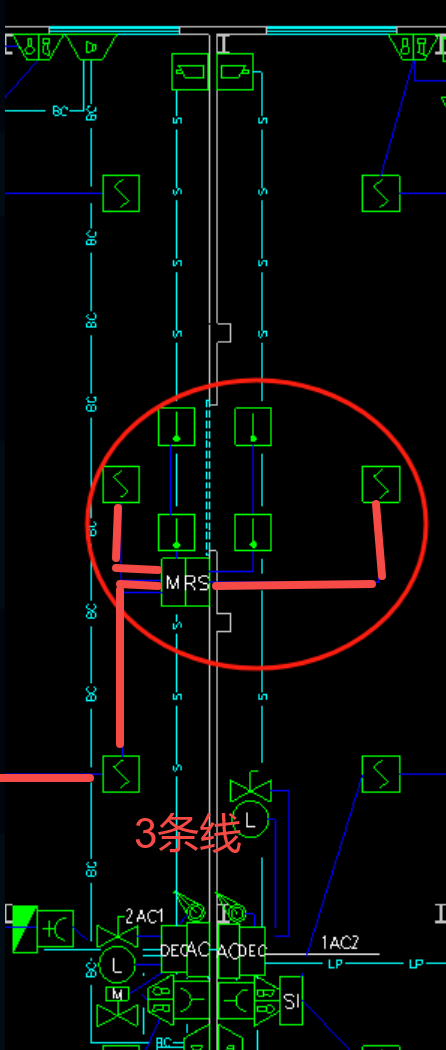

S线,对应不同的设备分别看布线情况,每条线路分别计算,
https://www.qichengzaixian.com/yk/dataInfo/0/1888851850459693058.html
https://www.qichengzaixian.com/yk/dataInfo/0/1610903227056615426.html
先看一下这两套课程内容,
截图中没有标注具体的线型,烟感一般就用信号线连接,具体还是看图纸标注,一两句也描述不清楚
那您看过课了具体哪里不懂呢?
图纸稍微截全一些我看看

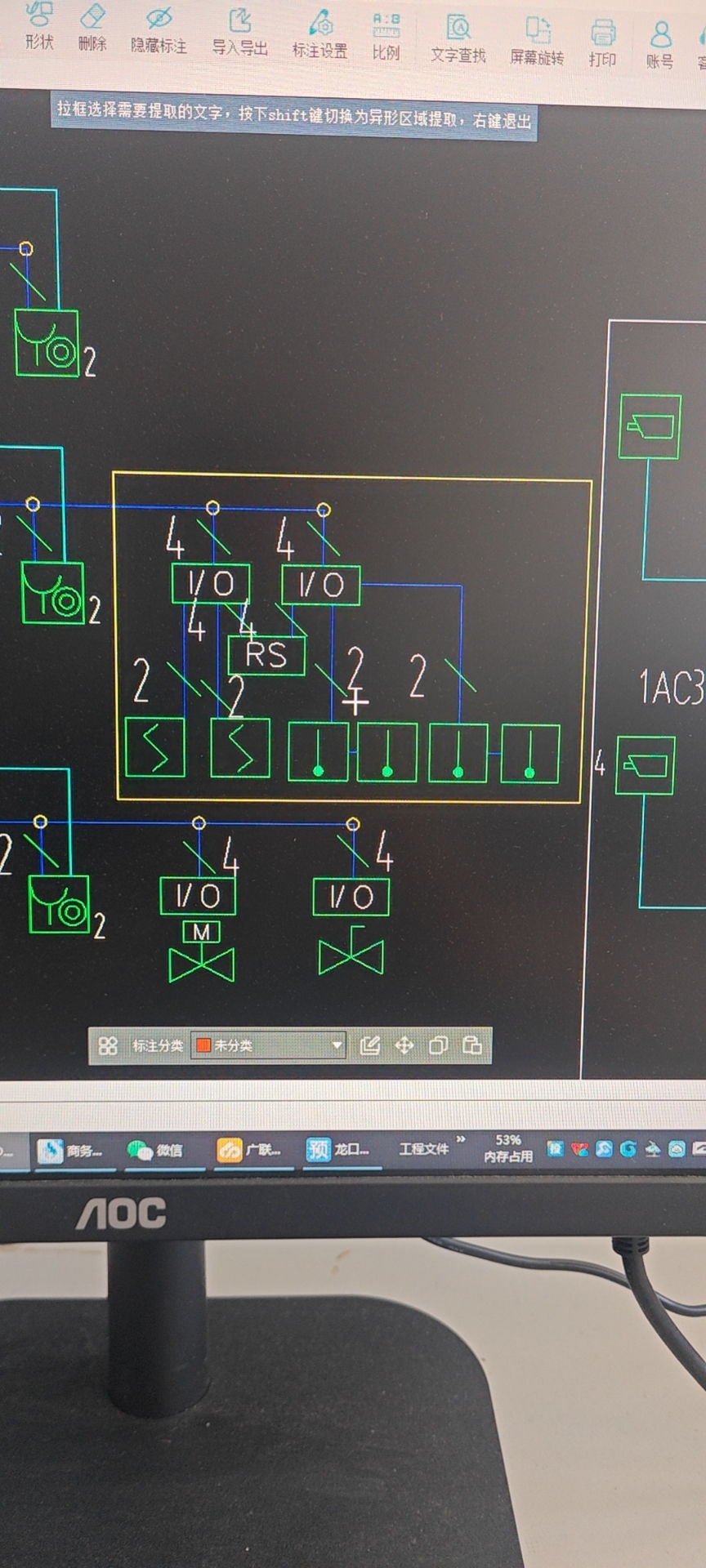

系统图没有M这个构件,无法判断它们的线从哪来的,你给的图都是局部的,判断不出来从哪接的线。把你的图纸发一下可以吗?
刚刚看了图纸了,系统图和平面图也没有对应,也不是标准的表示方式,表示模块更合理,最好跟设计确认一下
好的
