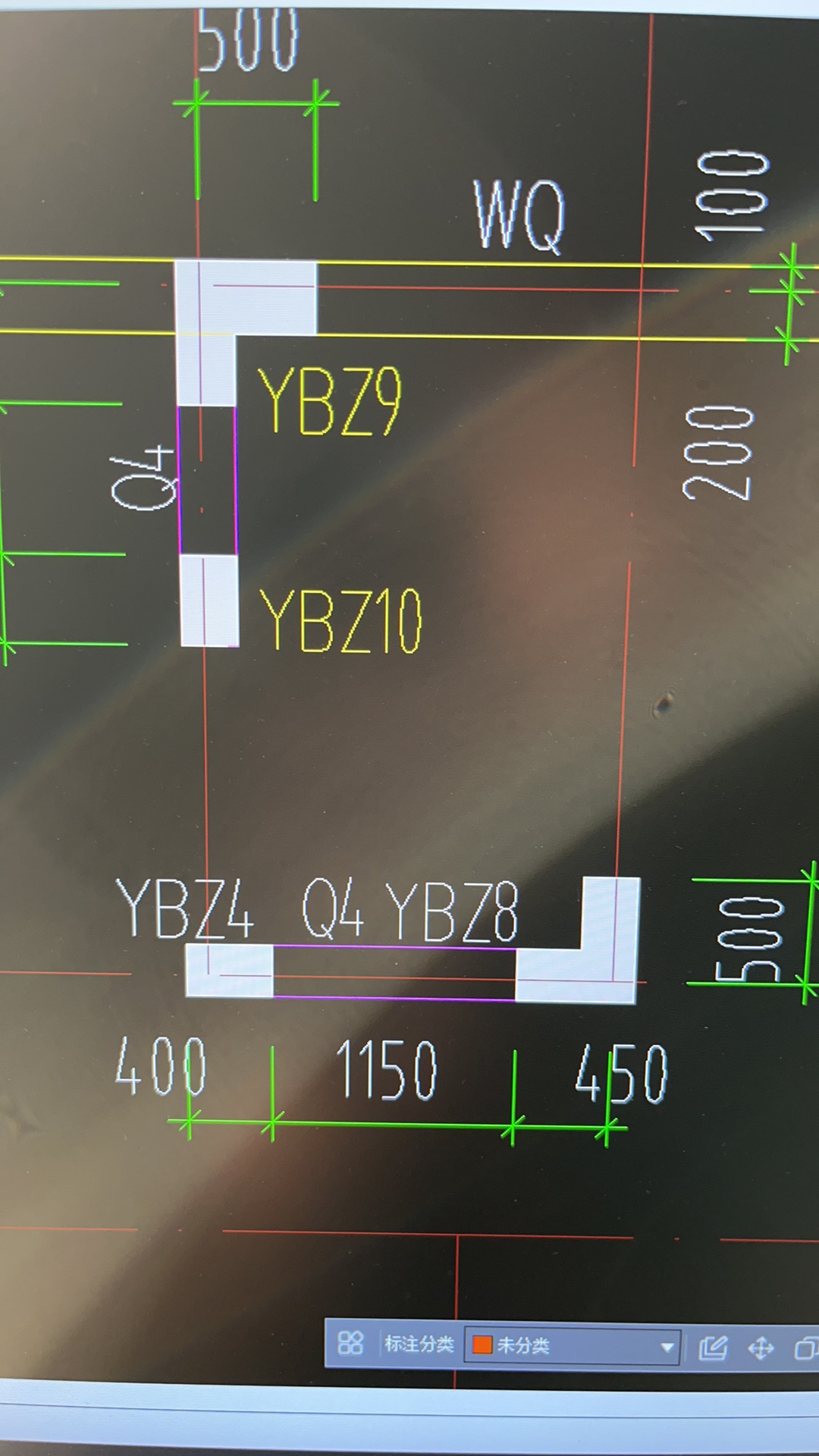

你好老师,图中YBZ8属于端柱是吧,完全在墙里的才是暗柱是吧?
答题量 20001
YBZ 是约束边缘构件,YBZ8 不一定属于端柱 ,端柱是剪力墙的一部分,其突出墙体形成柱状。暗柱是完全隐藏在剪力墙内的柱,而约束边缘构件如 YBZ 系列,可能部分在墙内,部分突出,不一定完全在墙里。
一般是并入墙里

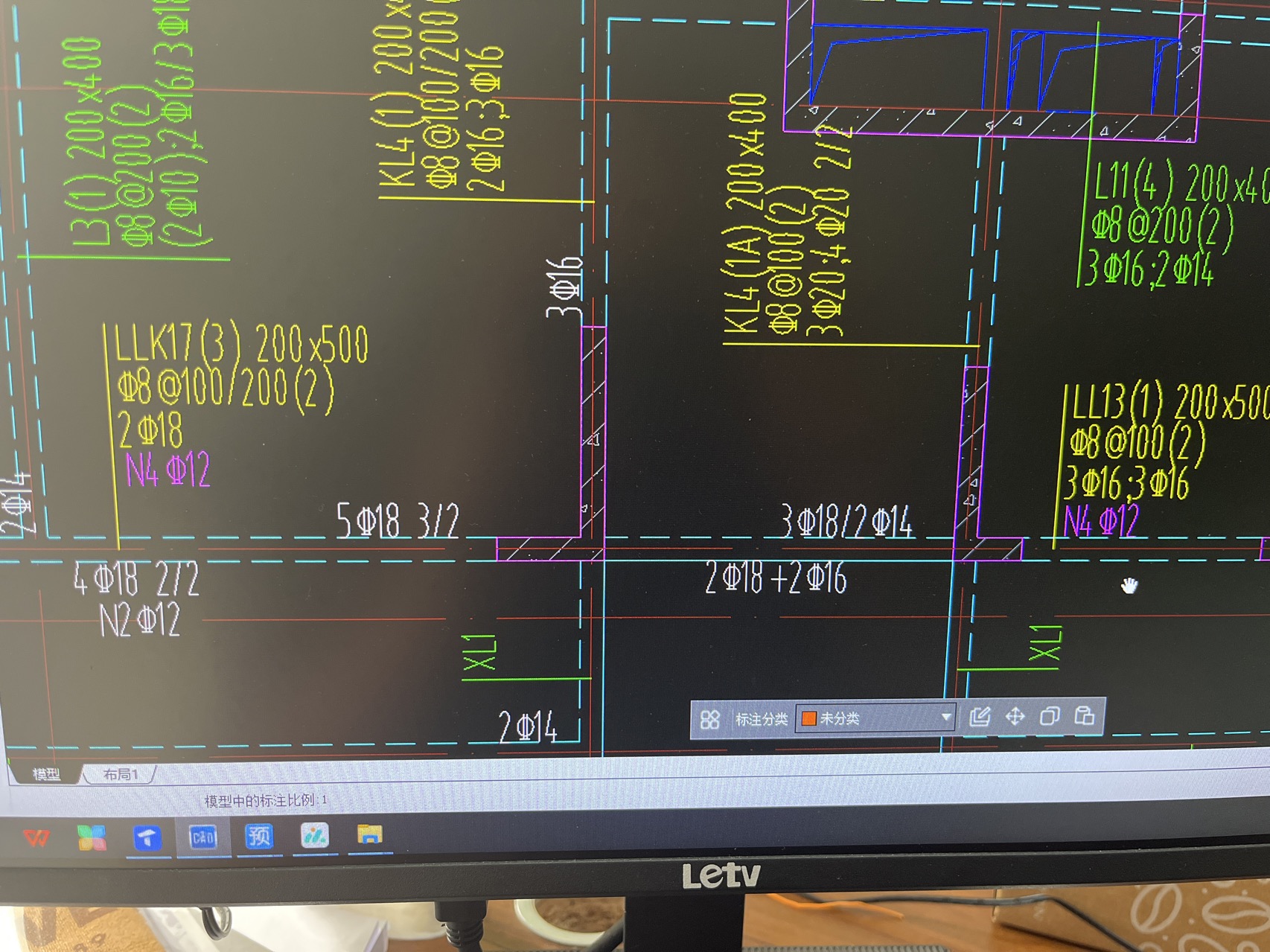

图中的 LLK 和 LL 通常都不属于主梁。LL 是连梁,一般用于连接剪力墙墙肢 ;LLK 是框架连梁,当连梁的跨高比不小于 5 时按框架梁设计,但它们主要连接墙肢,与主梁概念不同。L 代表非框架梁,也就是次梁,主要作用是支撑楼板,将自身荷载传递给主梁 。判断主梁和次梁,不能仅依据代号,还需结合梁的支座情况:主梁:通常以柱或墙为支座,承担竖向力和水平力,需考虑抗震,刚度相对较大。比如框架梁(KL)一般是主梁 。次梁:多以主梁为支座,主要承担竖向力,一般不考虑抗震,刚度相对较小 ,像标注为 L 的非框架梁属于次梁。
需根据具体情况判断:
判断时,还需结合建筑结构设计说明和当地的定额计算规则来确定。
好的
