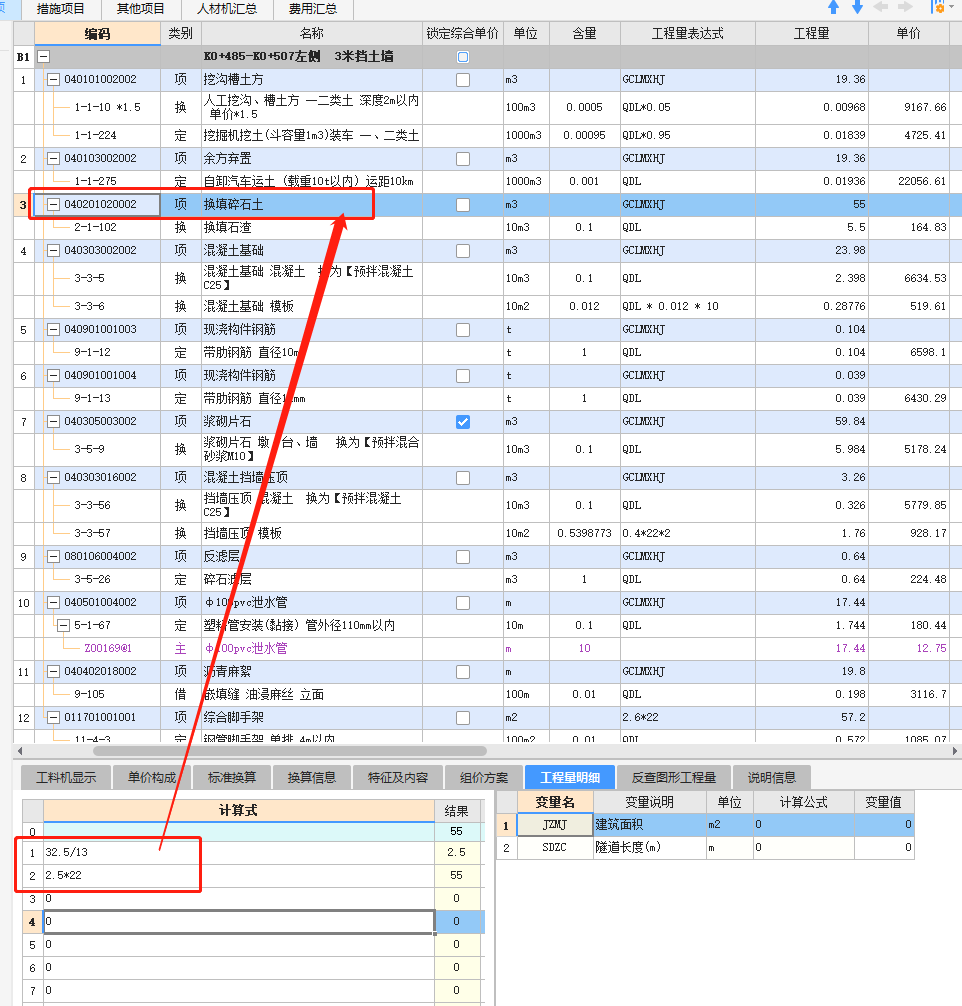

老师，挡土墙换填碎石计算式怎么来

迷你的蜀葵 追问

不知道哦 所以才问老师这个计算式怎么来的

2023-08-16 14:59:30

迷你的蜀葵 追问

2023-08-16 15:01:37

启程王玉楼 解答

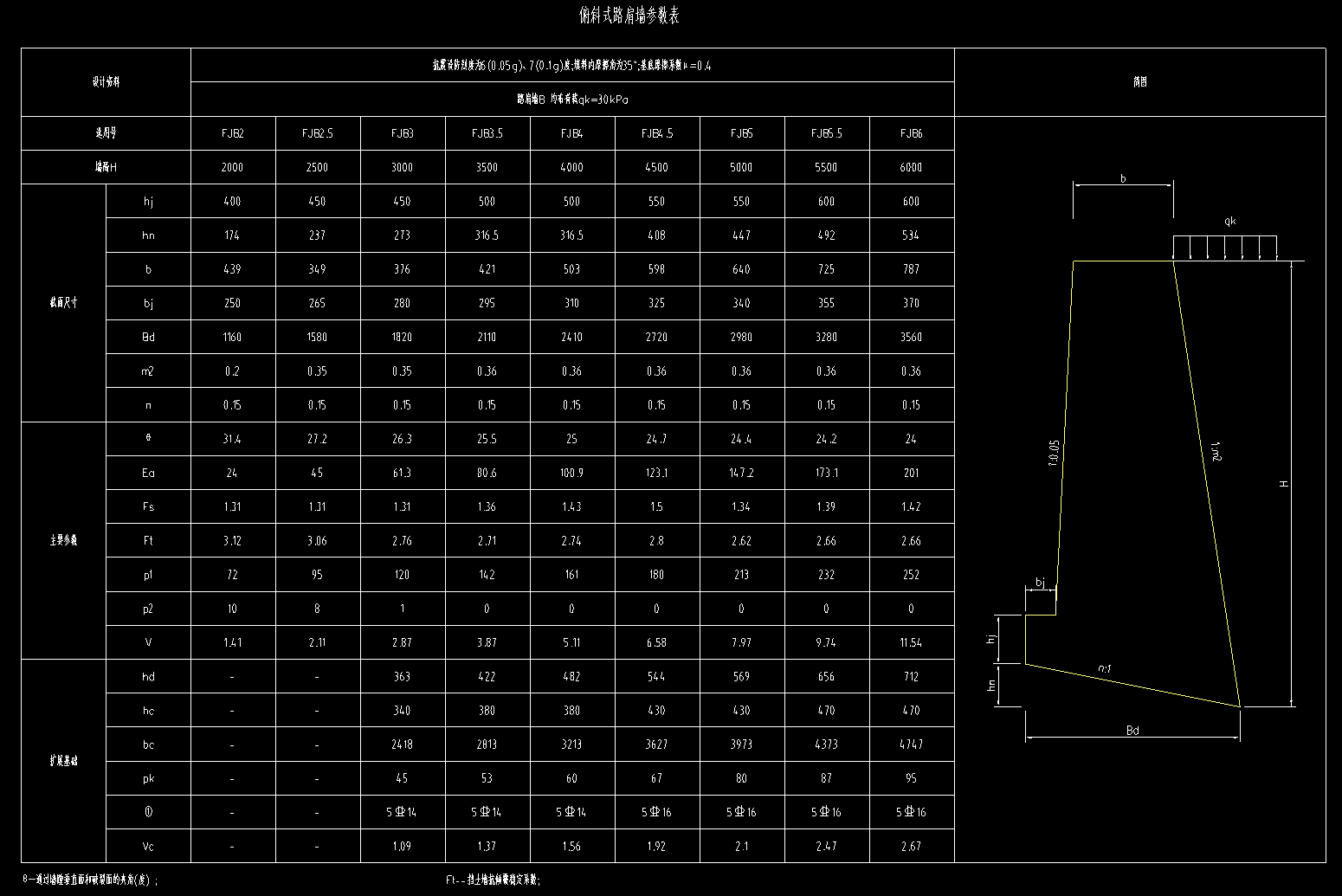

图纸里看不到这些数值

从计算结果倒退计算过程 这推算不出来

2023-08-16 15:02:19

迷你的蜀葵 追问

老师，按图纸来算，挖方和基础混凝土和摸板怎么计算，公式详细列出来

2023-08-16 15:09:07

启程王玉楼 解答

挖方=底面积*挖深 再加上工作面和放坡（工作面和放坡需要看计算规则）

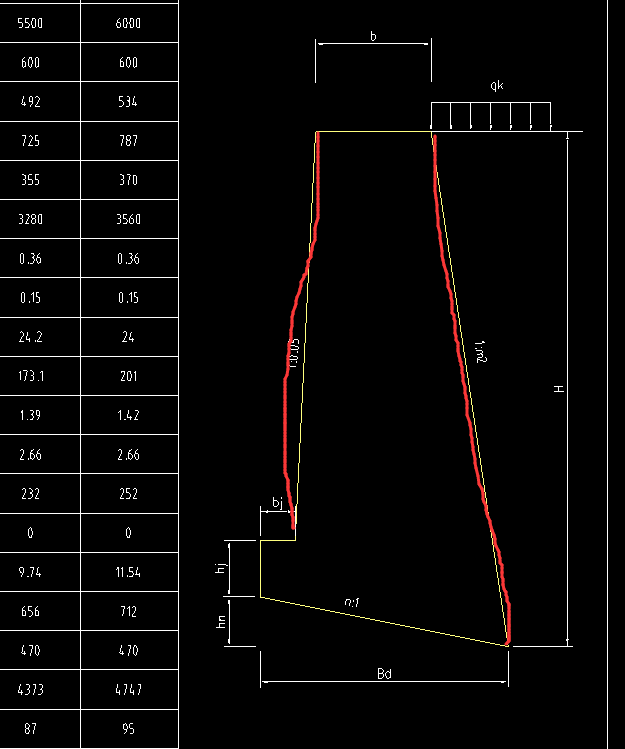

把挡墙分成2个规则的梯形

混凝土体积使用梯形面积*长度

模板面积是2侧梯形面积+红线绘制侧面面积

红线长度可以通过H 和图纸里的坡度比算出

2023-08-16 15:18:25

迷你的蜀葵 追问

2023-08-16 15:29:07

迷你的蜀葵 追问

2023-08-16 15:29:15

迷你的蜀葵 追问

以哪个计算

2023-08-16 15:29:37

迷你的蜀葵 追问

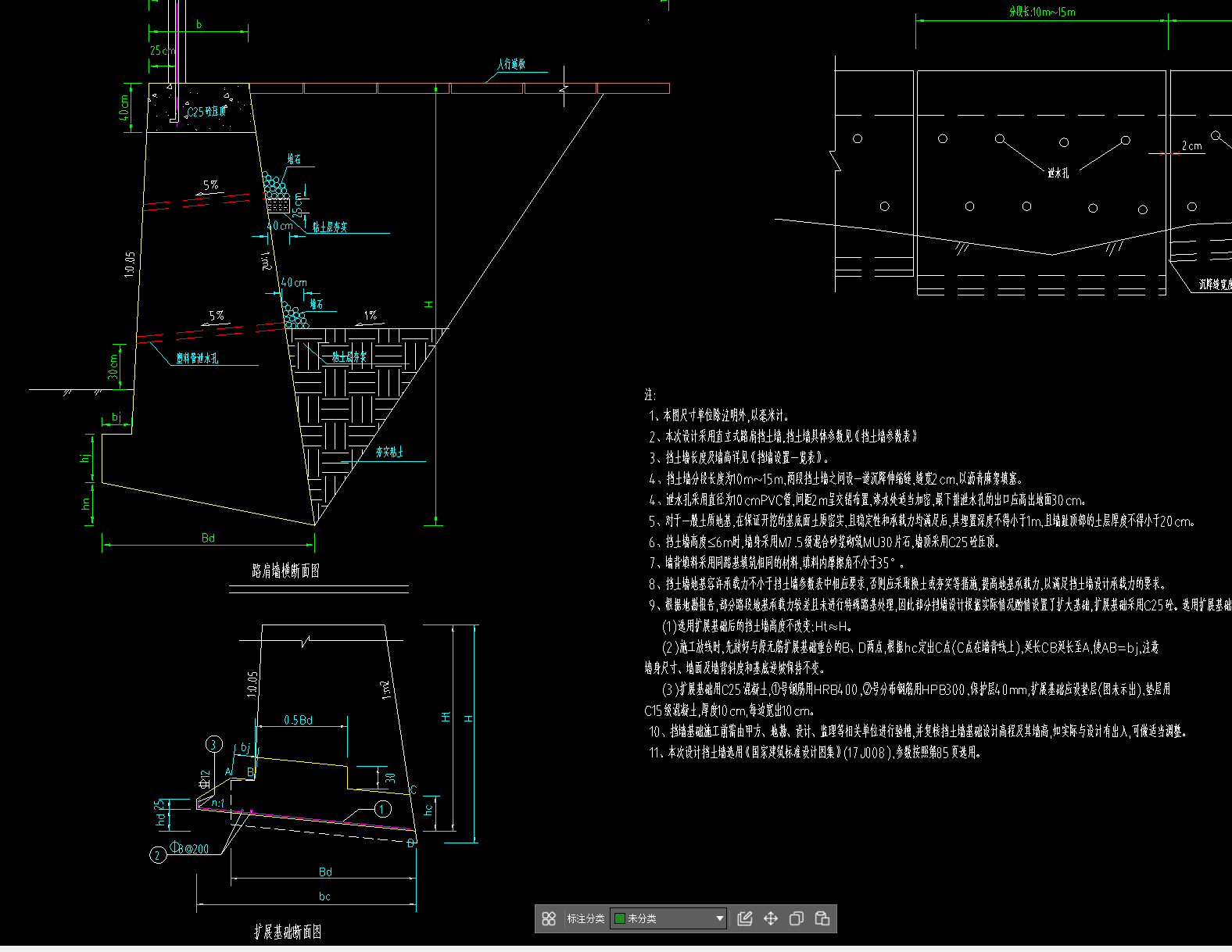

一个是基础断面图，一个是路肩墙图，算基础混泥土和摸板以哪个图计算

2023-08-16 15:35:32

启程王玉楼 解答

用基础断面图计算

2023-08-16 15:39:05

迷你的蜀葵 追问

那怎么计算，老师帮我把计算式写一下可以吗？感谢老师了

2023-08-16 15:41:30

启程王玉楼 解答

计算思路和路肩一样

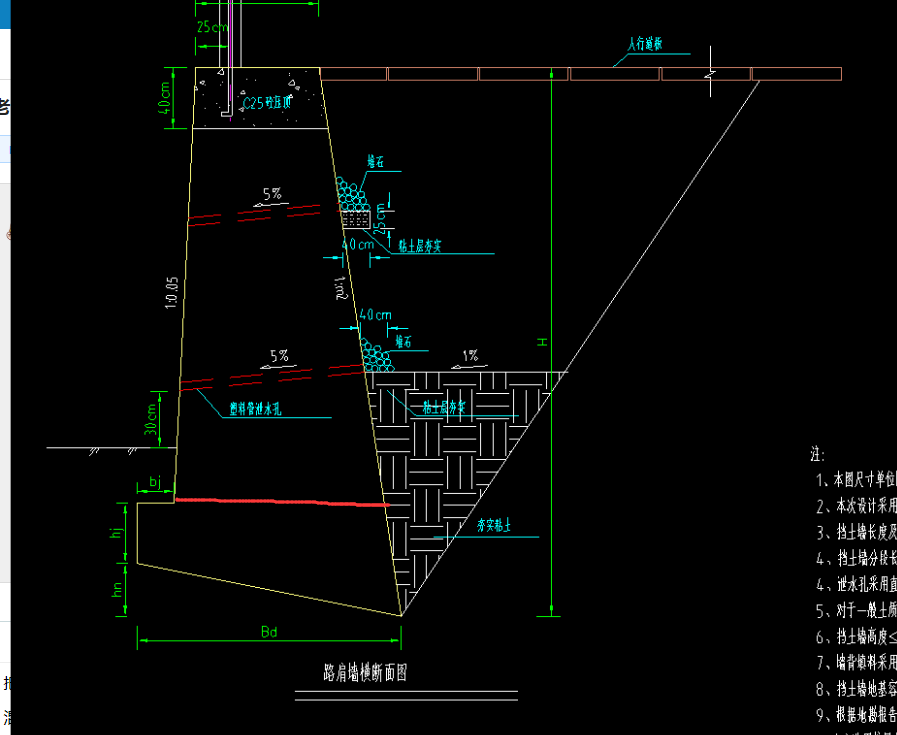

把挡墙分成2个规则的梯形

混凝土体积使用梯形面积*长度

模板面积是2侧梯形面积+红线绘制侧面面积

红线长度可以通过H 和图纸里的坡度比算出

2023-08-16 15:46:49

迷你的蜀葵 追问

老师，能举个例子用数字表示出来吗

2023-08-16 15:52:59

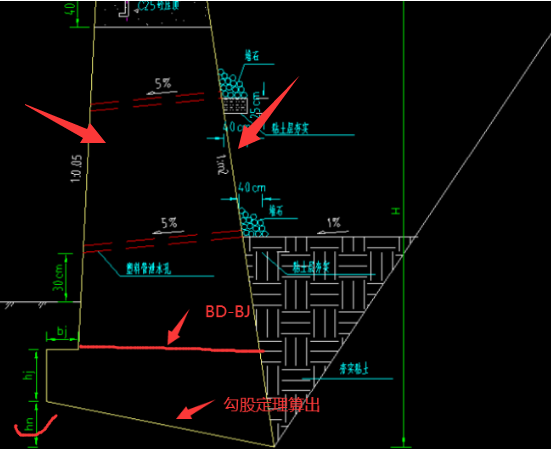

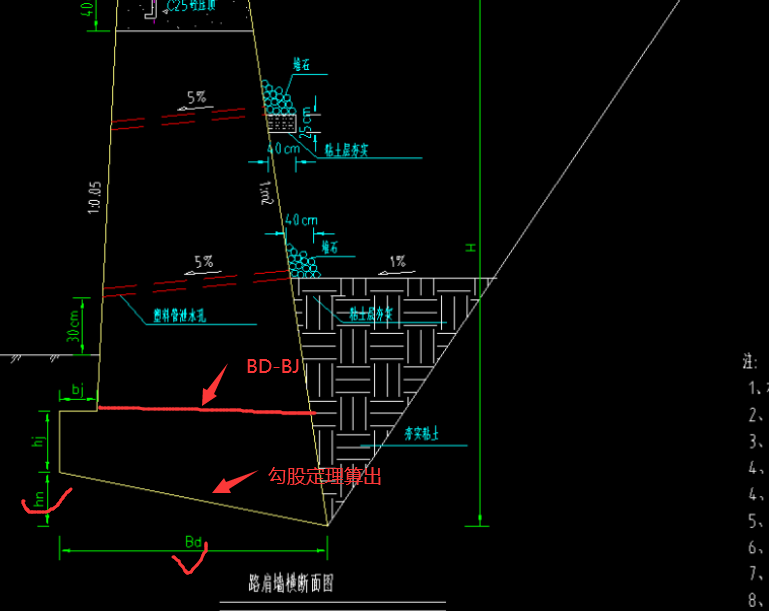

启程王玉楼 解答

2023-08-16 15:58:37

迷你的蜀葵 追问

好的，摸板面积2侧梯形面积+红线绘制侧面面积什么意思，能数字表示列计算式出来吗

2023-08-16 16:03:57

启程王玉楼 解答

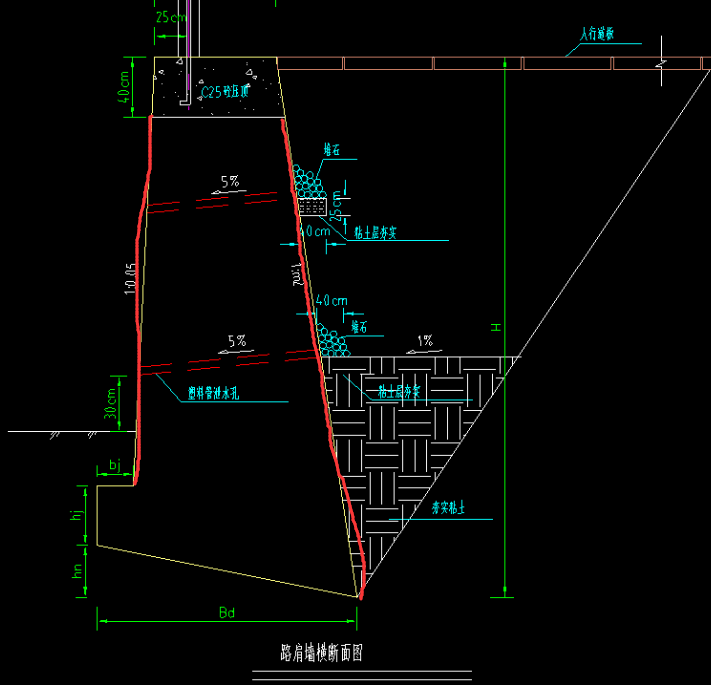

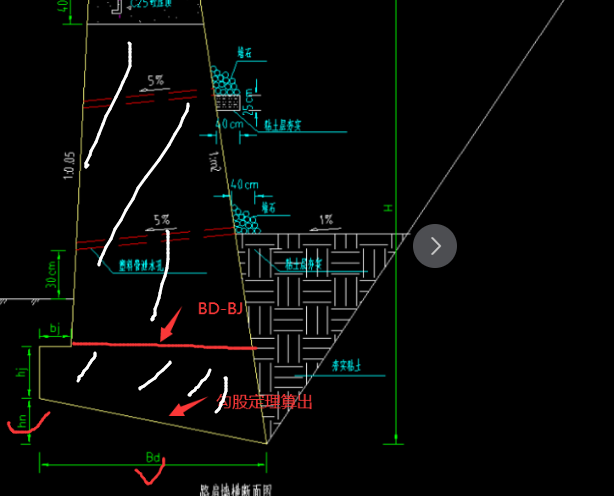

白色是挡墙的两侧的模板

箭头所指是挡墙的正面和背部 也需要支模板

2023-08-16 16:25:21

迷你的蜀葵 追问

老师，上面是砌砖了

2023-08-16 16:31:43

启程王玉楼 解答

哪里是砖砌？

2023-08-16 16:35:47

迷你的蜀葵 追问

2023-08-16 16:49:26

启程王玉楼 解答

砌筑的不用只模板

混凝土基础需要支模板

2023-08-16 16:59:10

迷你的蜀葵 追问

好的，老师基础换填土怎么计算

2023-08-16 17:01:47

启程王玉楼 解答

算出基础部分需要挖土方就行

2023-08-16 17:04:36
