高低压配电相关问题（高压柜，电变器，母线槽）

高低压配电相关问题（高压柜，电变器，母线槽）
老师,请教几个问题:

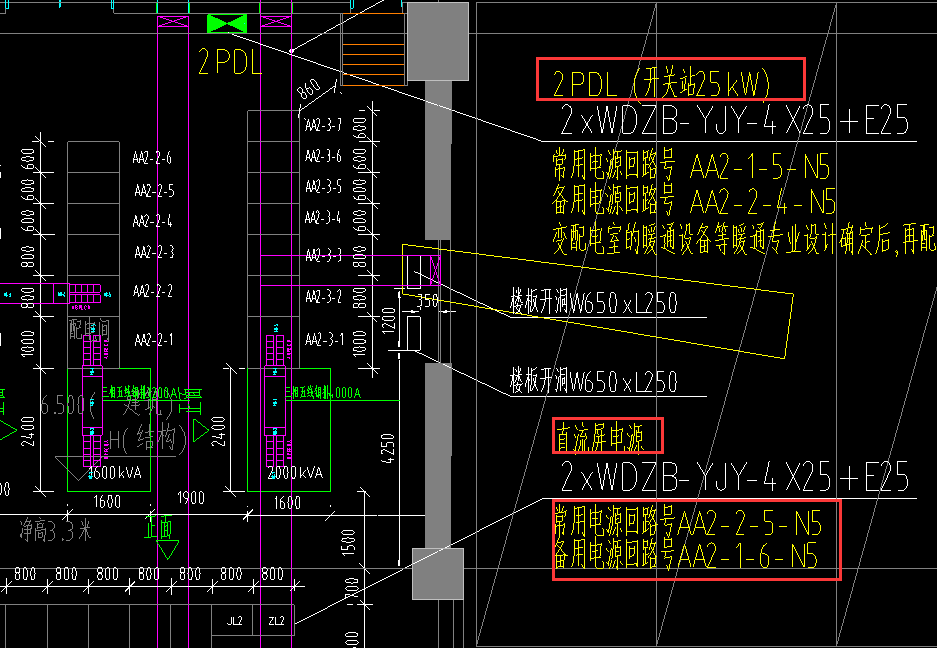

1、图一中:直流源电源是不是有两路电缆需要算量?从低压柜AA2-2-5和AA2-1-6 分别用电缆2xWDZB-YJY-4X25+E25连接? 上面的2PDL也是同样的道理?

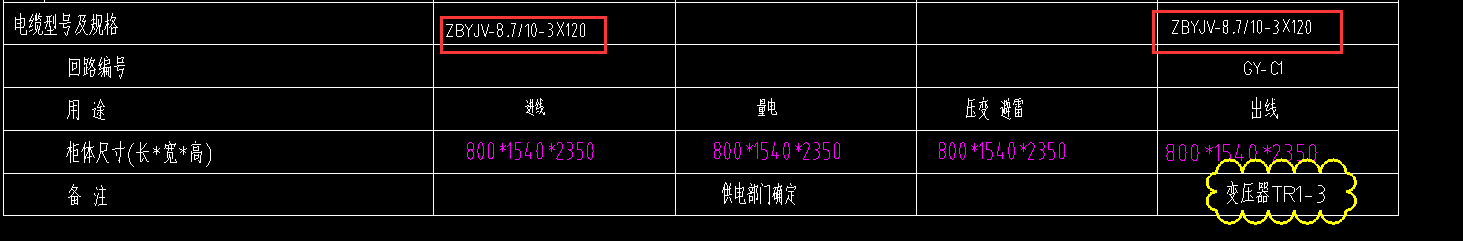

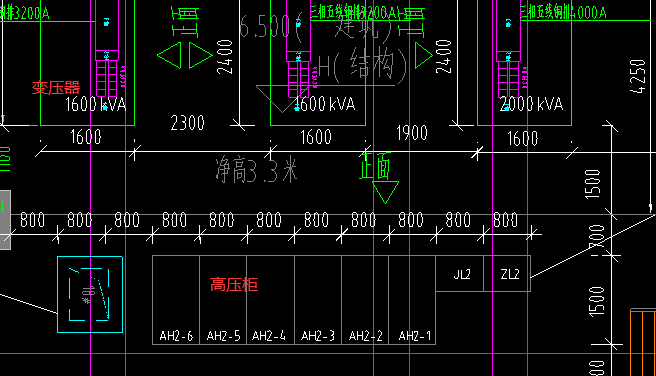

2、图二中:从高压柜到变压器图纸上没有写明连接方式,但是在图三中高压接线图中可以看到出线和进线的电缆型号,是不是就可以确定从开关站到高压柜,由高压柜到变电器的连接方式?

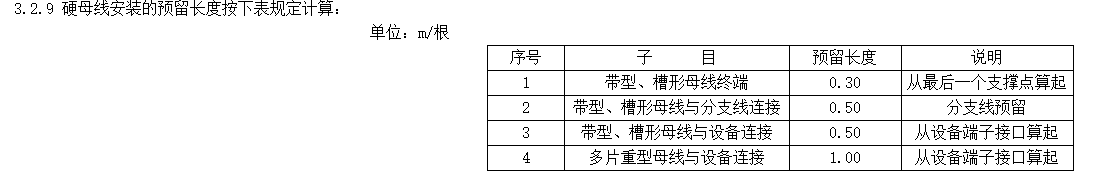

3 三相五线铜排、三相五线封闭式母线槽这两种都适用硬母线定额预留吗?

高低压配电相关问题（高压柜，电变器，母线槽）
4 每一段母线槽都有会一台始端箱和一台分线箱吗?

5 高压柜-变电器-低压柜是这样算量的顺序对吧?

启程答疑老师解答

: 启程李垚专家向他提问

答题量 11526

1、我觉得2*WDZB-YJY-4*25+E25里的2，就已经代表两路了，不用再*2了
2、是的，从系统图看就可以
3、适用
4、是的
5、对

2023-07-26 11:51:07
