承台马登筋选哪个图号呢

睿智的芝麻 追问

没有老师

2023-05-22 13:40:55

启程王玉楼 解答

措施一般都是在施组里有说明的，如果这个施组里没有注明 应该是遗漏了，可以找技术员 或者项目负责人确认下

2023-05-22 13:45:59

睿智的芝麻 追问

假如选一种的话，这个需要怎么填呢

2023-05-22 13:47:28

睿智的芝麻 追问

2023-05-22 13:47:38

睿智的芝麻 追问

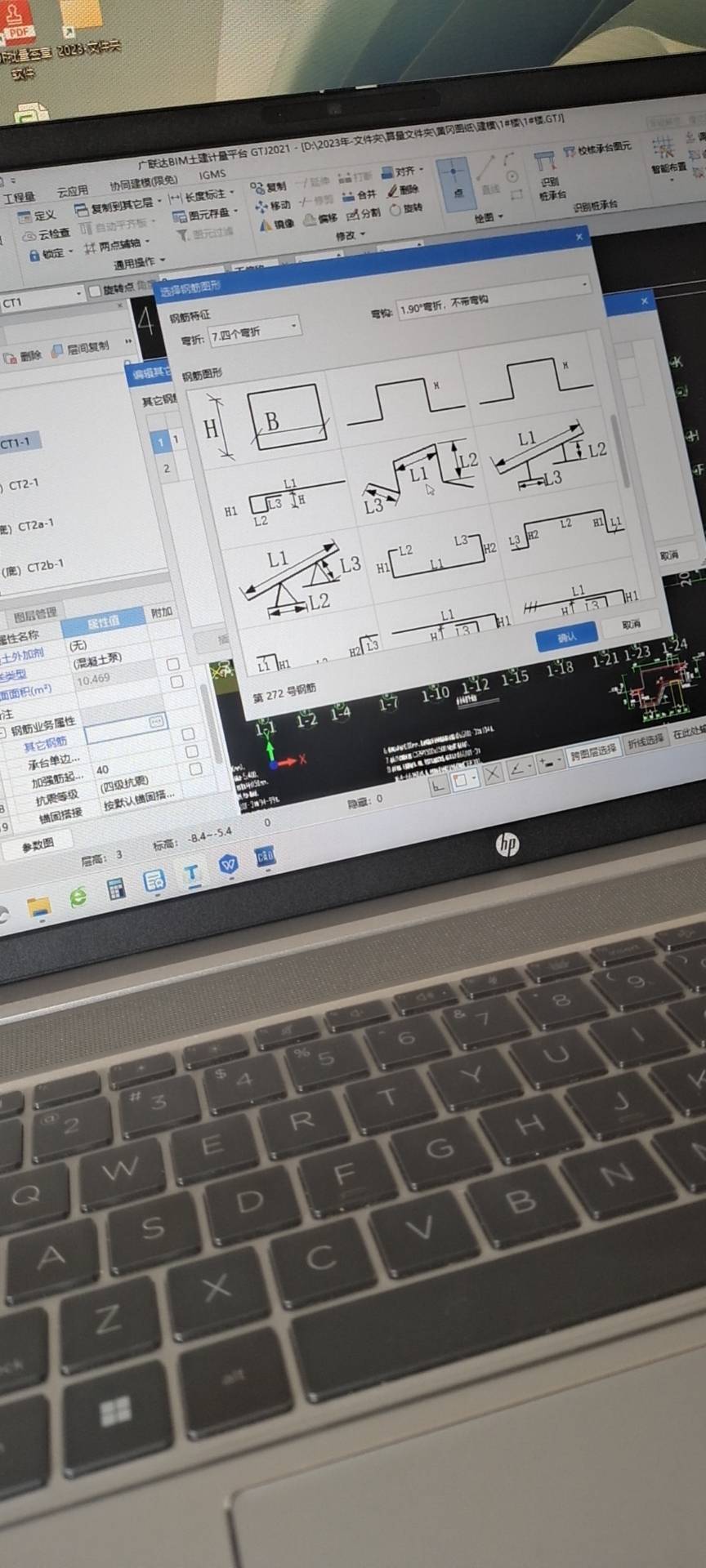

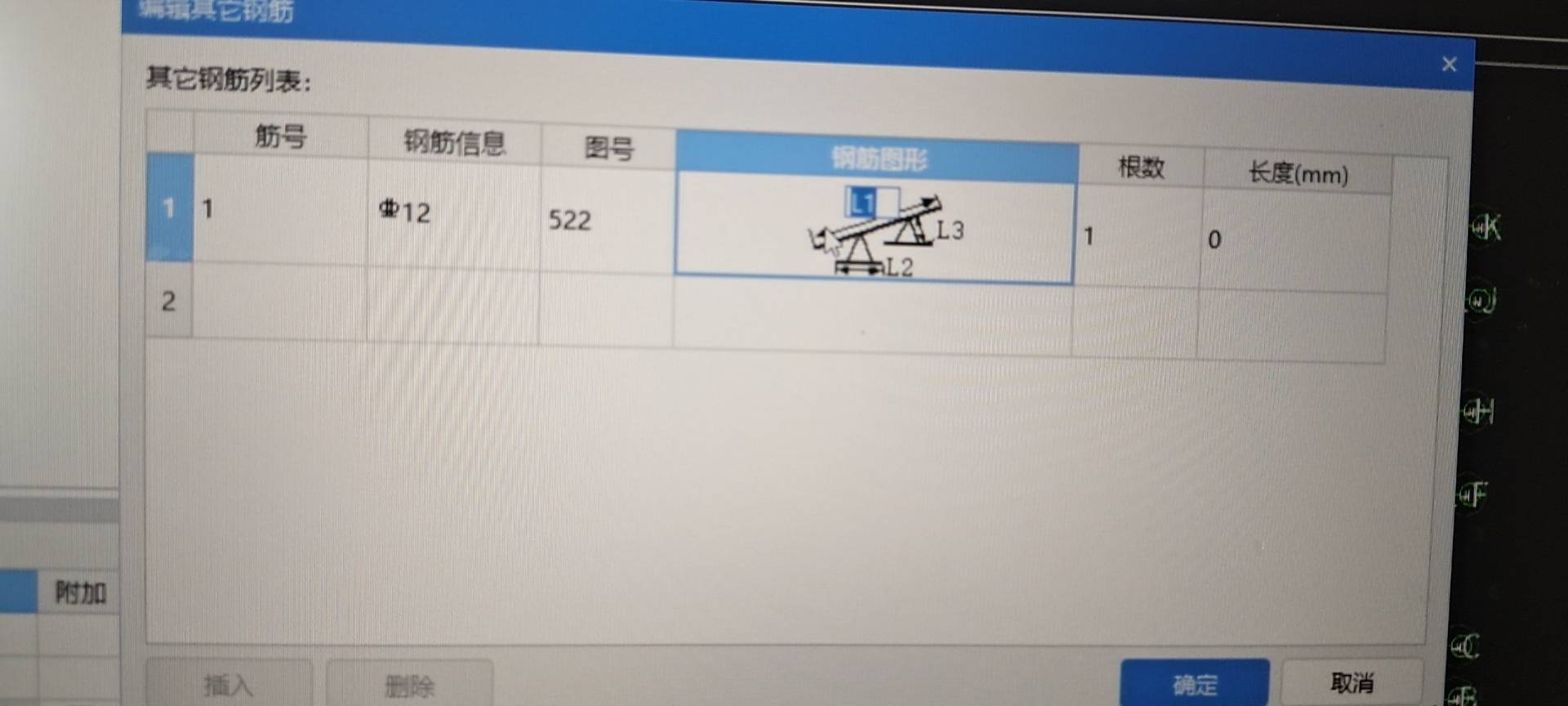

C12－1500*1500,只能写C12，另外1500咋表示呢，还有梅花布置

2023-05-22 13:48:10

启程王玉楼 解答

L1是马镫的长度 L2是地脚的宽度 L3是高度

2023-05-22 13:48:24

睿智的芝麻 追问

那这些咋填合适哈

2023-05-22 13:49:33

启程王玉楼 解答

CT里不能设置马镫的布置形式

你可以用筏板构件代替CT布置

然后在节点设置里修改马镫的布置形式

马镫的各项数据都没依据  这填补了。因为每个项目的施组都不一样，措施筋的计算方法和数值也都不一样

2023-05-22 13:54:36

睿智的芝麻 追问

也就是说桩承台用筏板绘制吗老师

2023-05-22 14:02:04

启程王玉楼 解答

嗯嗯，是的

2023-05-22 14:13:03

睿智的芝麻 追问

2023-05-22 14:33:26

睿智的芝麻 追问

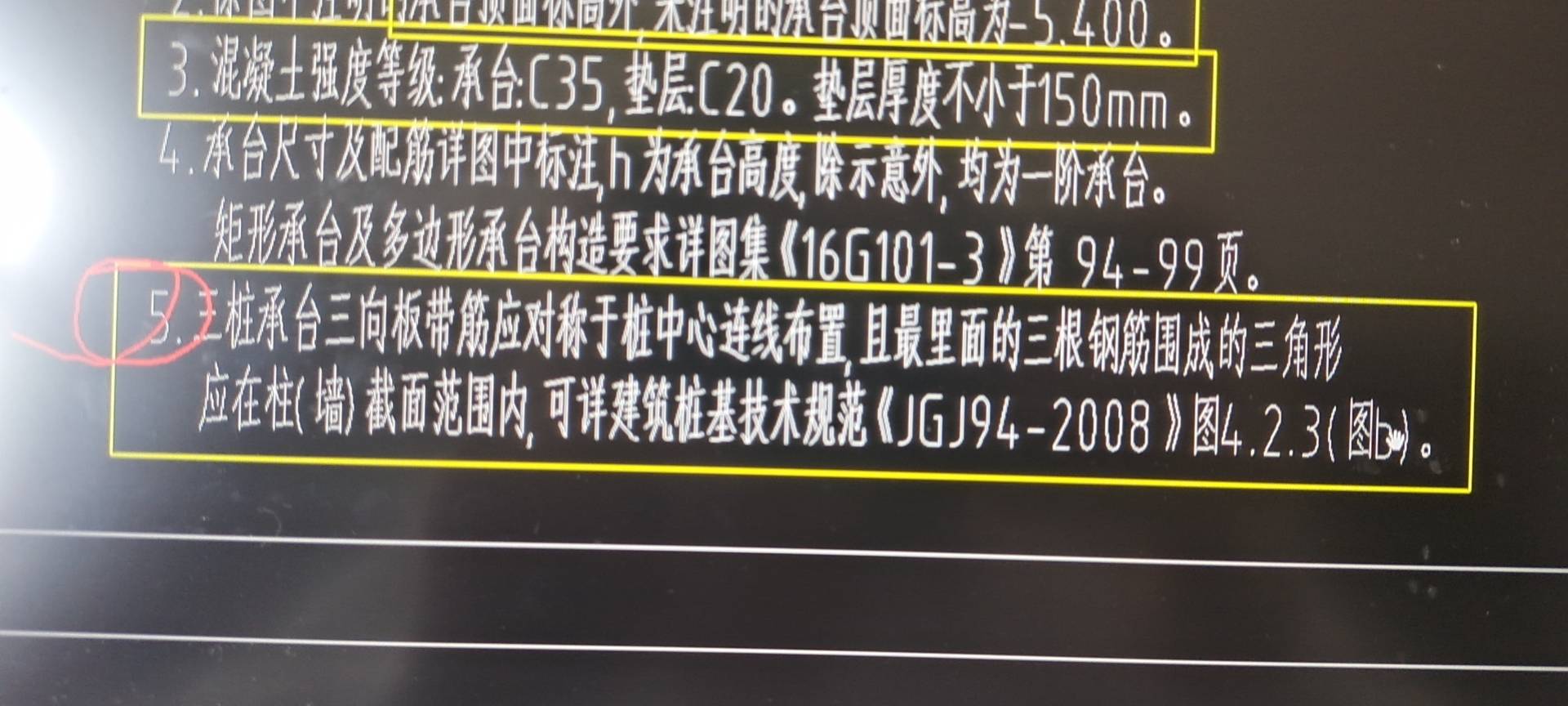

马凳筋可以在筏板里面输入马镫，老师，这个三根为成三角形怎么布置用筏板绘制的CT呢

2023-05-22 14:34:18

启程王玉楼 解答

布置受力筋的时候可以选择平行边布置，这样就可以是和三角形的边平行了

2023-05-22 14:39:01

睿智的芝麻 追问

2023-05-22 14:41:31

睿智的芝麻 追问

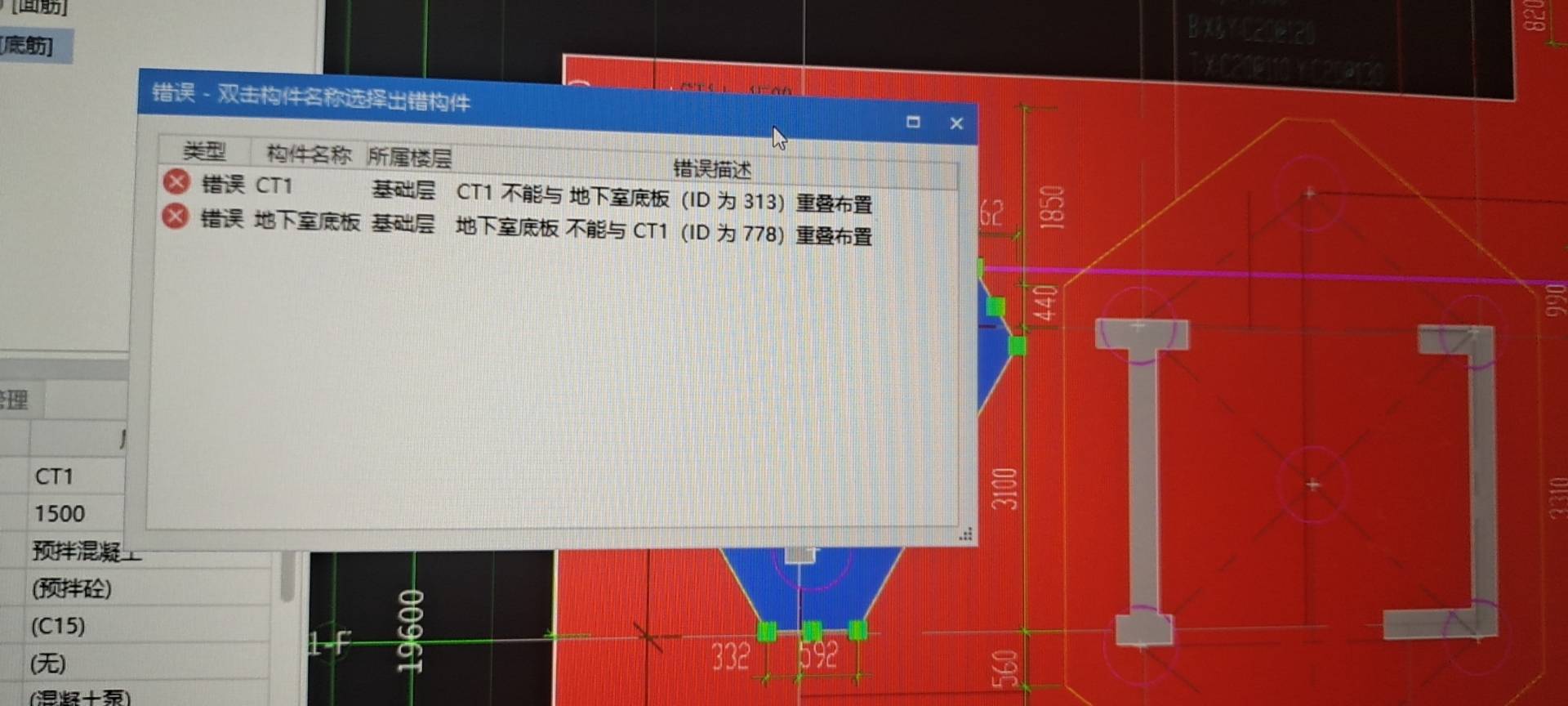

老师，用筏板绘制承台，那么和底部的筏板重合了

2023-05-22 14:41:54

启程王玉楼 解答

如果底部有承台，那就不用再这样绘制了，直接绘制承台就行，筏板的马凳筋不会扣除承台位置的马凳筋，已经算上了

2023-05-22 14:48:40

睿智的芝麻 追问

筏板绘制了，那CT还是用承台绘制吗？

2023-05-22 14:49:33

启程王玉楼 解答

嗯嗯，是的

2023-05-22 15:05:22
