当前位置： 启程教育答疑解惑 revit导入的CAD图纸在平面和三维里都找不到，怎么删除

: 笑眯眯的小知了

2023-05-16 12:38:53
BIM建筑实操
1137 浏览

revit导入的CAD图纸在平面和三维里都找不到，怎么删除

revit导入的CAD图纸在平面和三维里都找不到，怎么删除

启程答疑老师解答

: 启程王亚蕊专家向他提问

答题量 12447

第一，在三维空间中双击一下鼠标滚轮键，可能cad图纸距离项目基点比较远，导致看不到图纸，双后视口可缩放至可以看到图纸。

如果第一不行，那就回到平面视图重新载入一遍图纸，注意在载入时勾选仅当前视图可见（对话框左下角）和将定位改为中心到中心

2023-05-16 12:43:08

: 笑眯眯的小知了追问

2023-05-16 12:46:29

: 笑眯眯的小知了追问

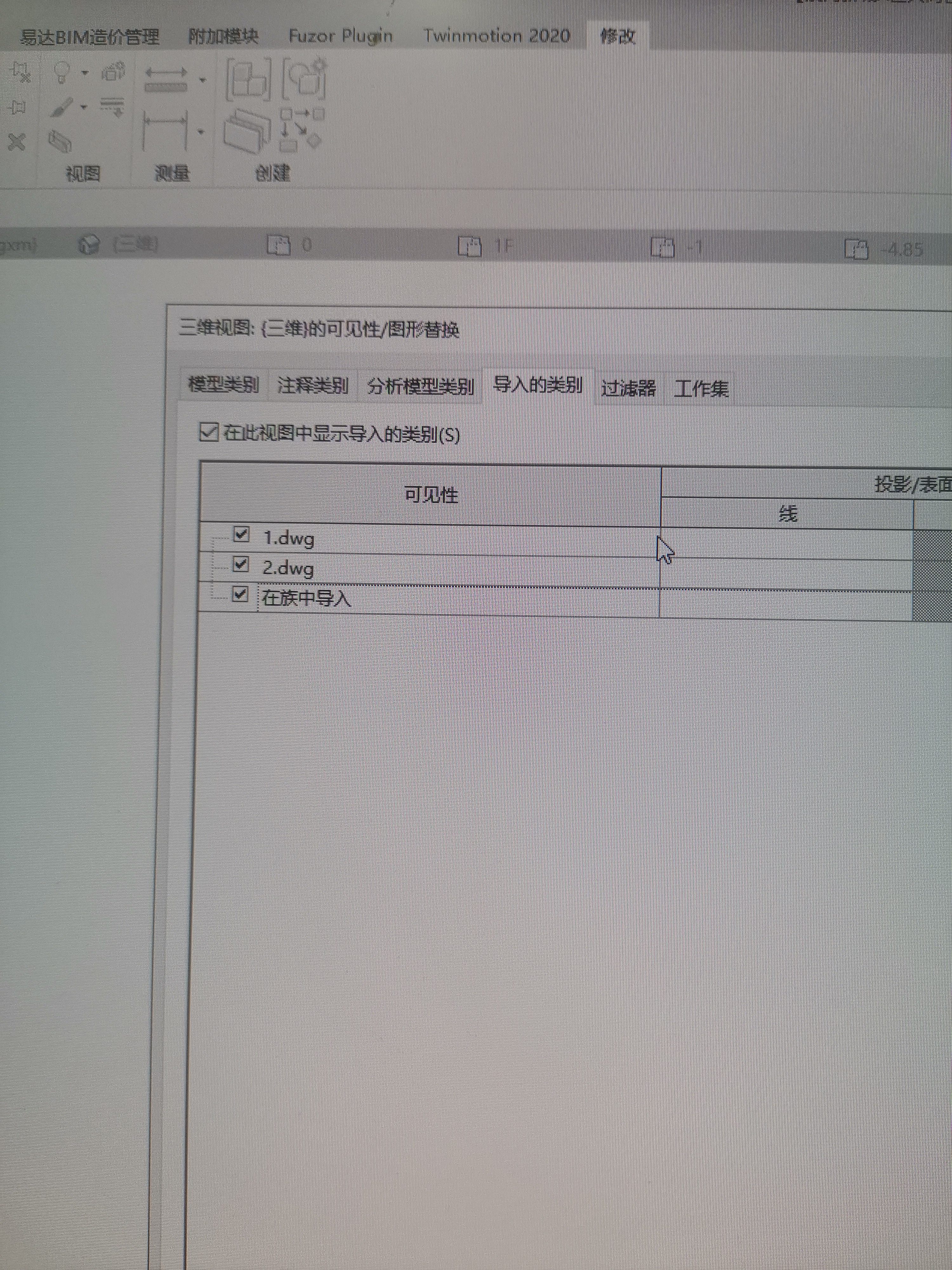

是之前别人做的样板文件里面就有1，2cad图纸，在三维里双击滚轮什么也没有

2023-05-16 12:47:34

: 笑眯眯的小知了追问

不能像链接cad那样有一个删除按钮，直接删除

2023-05-16 12:49:25

: 启程王亚蕊解答

双击后因为缩放程度太大，所以什么都不显示，此时沿着整个视口整体框选一下，会框选到图纸。如果不行需要把所有的平面视图都打开看一下，是不是单独载入到了某一个视图中。
如果需要删除直接取消cad图纸显示就可以了

2023-05-16 12:54:16
