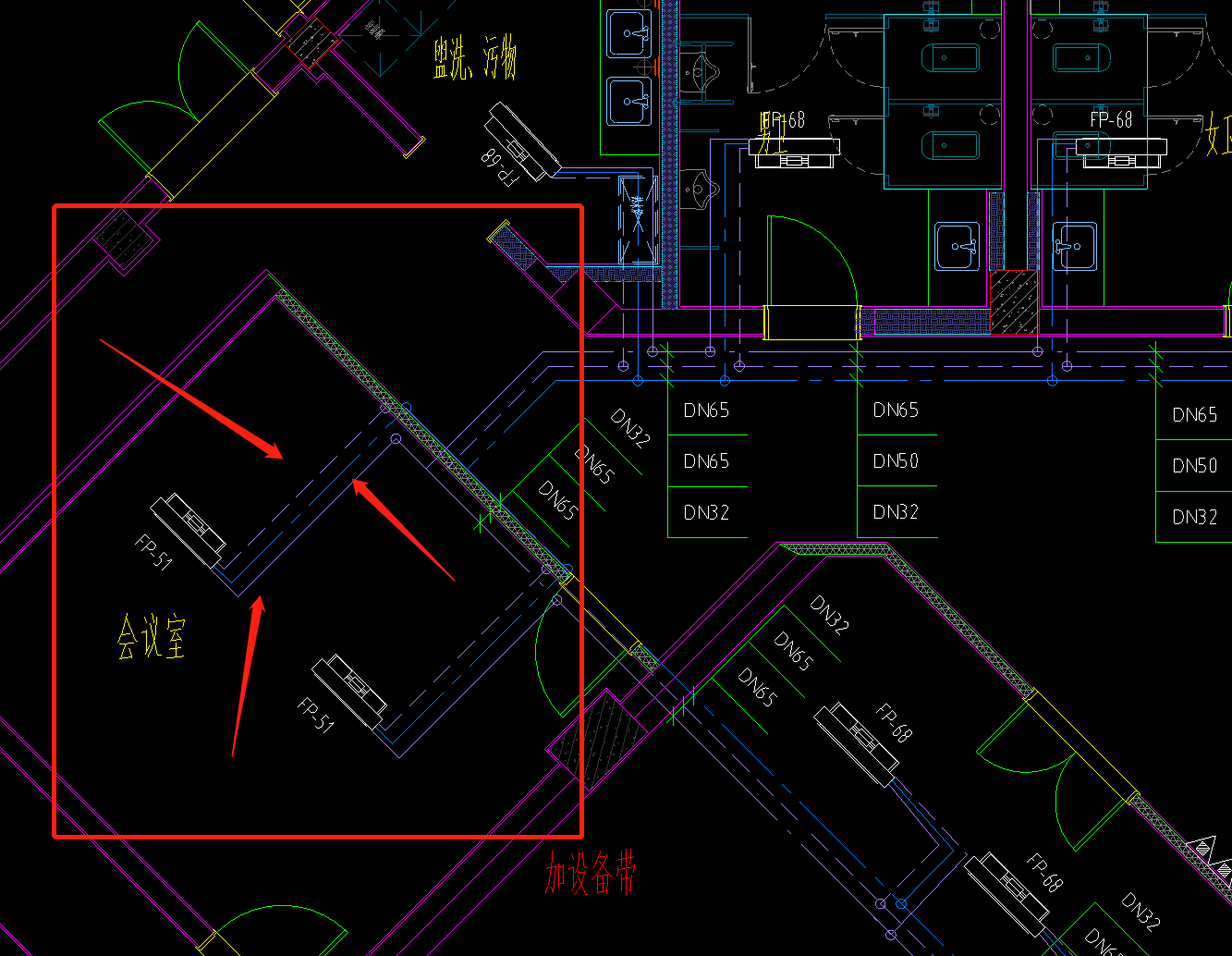

请问连接空调的都是什么水管，蓝色的是冷凝水，紫色虚线和紫色实线是供暖水管？

郝锅锅 追问

是的，我想确定下这两根是采暖用的水管哈？

2022-12-29 10:39:06

启程李垚 解答

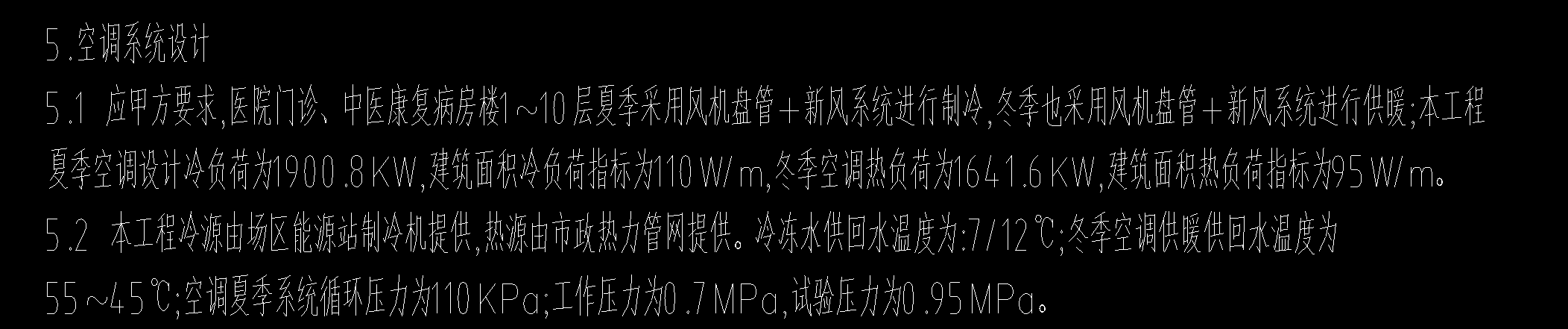

不一定是采暖，也有可能是制冷的，看设计说明

2022-12-29 10:39:49

郝锅锅 追问

2022-12-29 10:42:27

郝锅锅 追问

2022-12-29 10:42:29

启程李垚 解答

这个管也可以制冷，也可以供暖

2022-12-29 10:43:55

郝锅锅 追问

2022-12-29 10:44:55

郝锅锅 追问

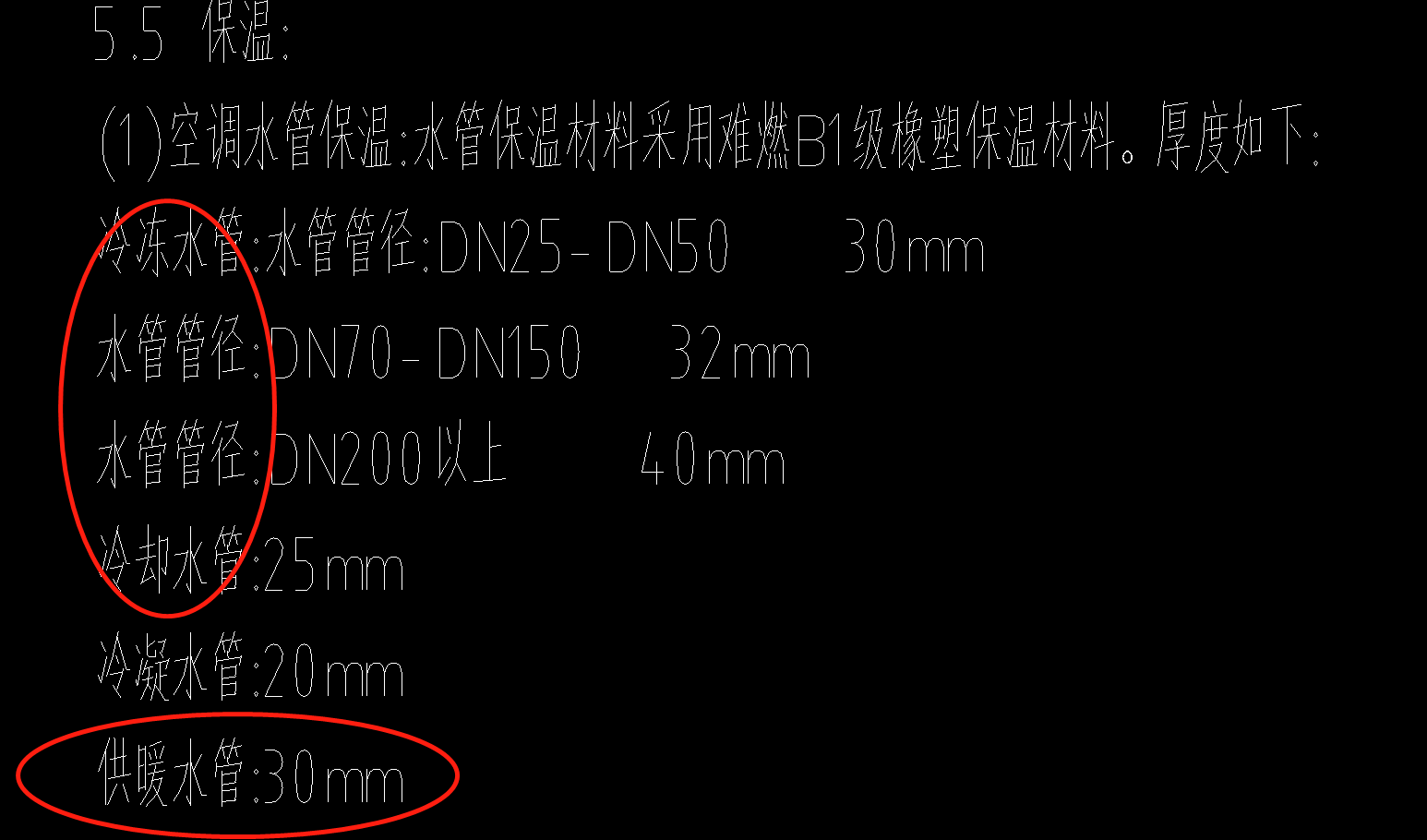

我现在区分不开，不知道保温按哪个厚度了

2022-12-29 10:45:18

启程李垚 解答

按这个

2022-12-29 10:46:15

郝锅锅 追问

2022-12-29 10:47:11

郝锅锅 追问

2022-12-29 10:47:15

郝锅锅 追问

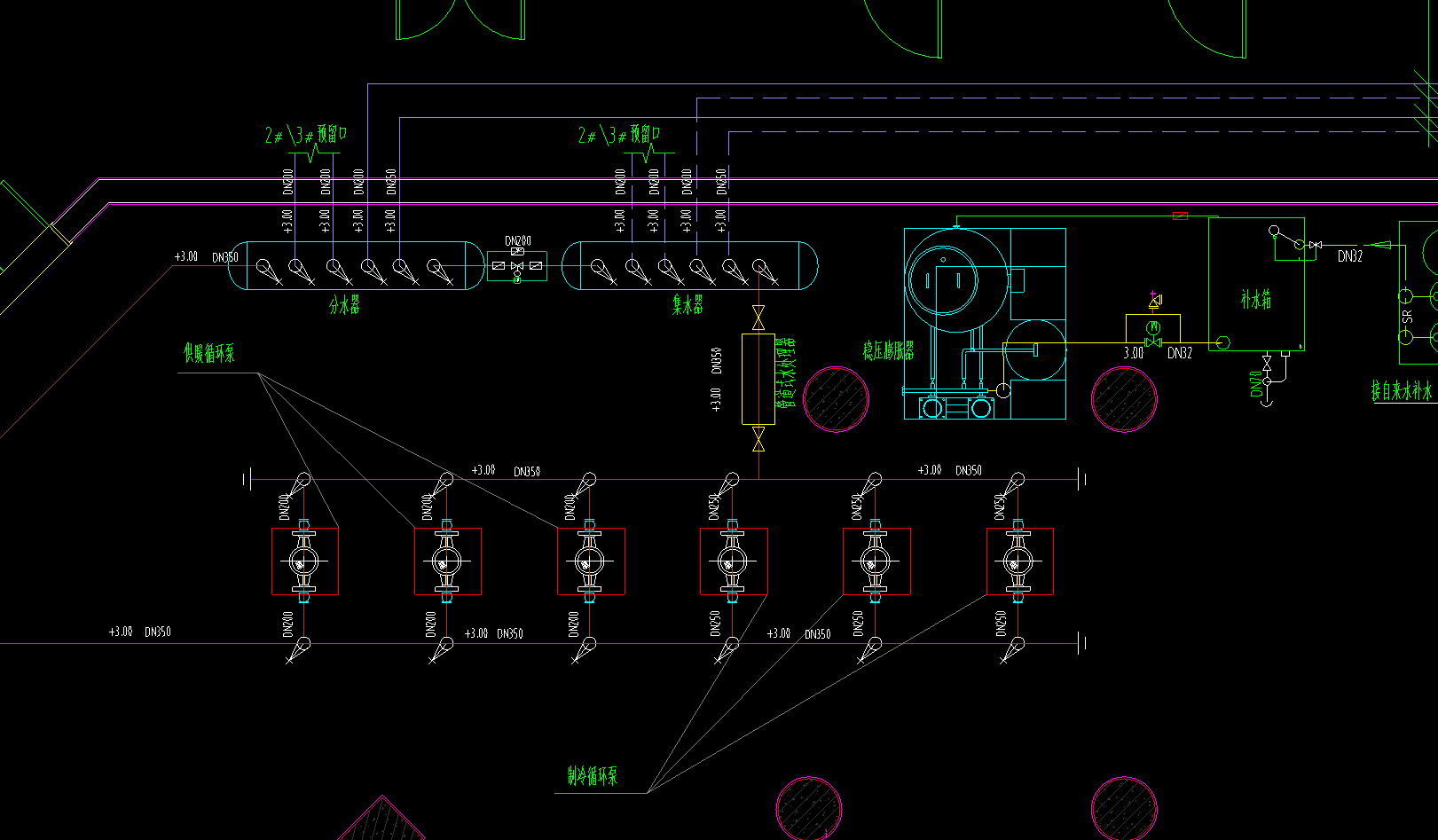

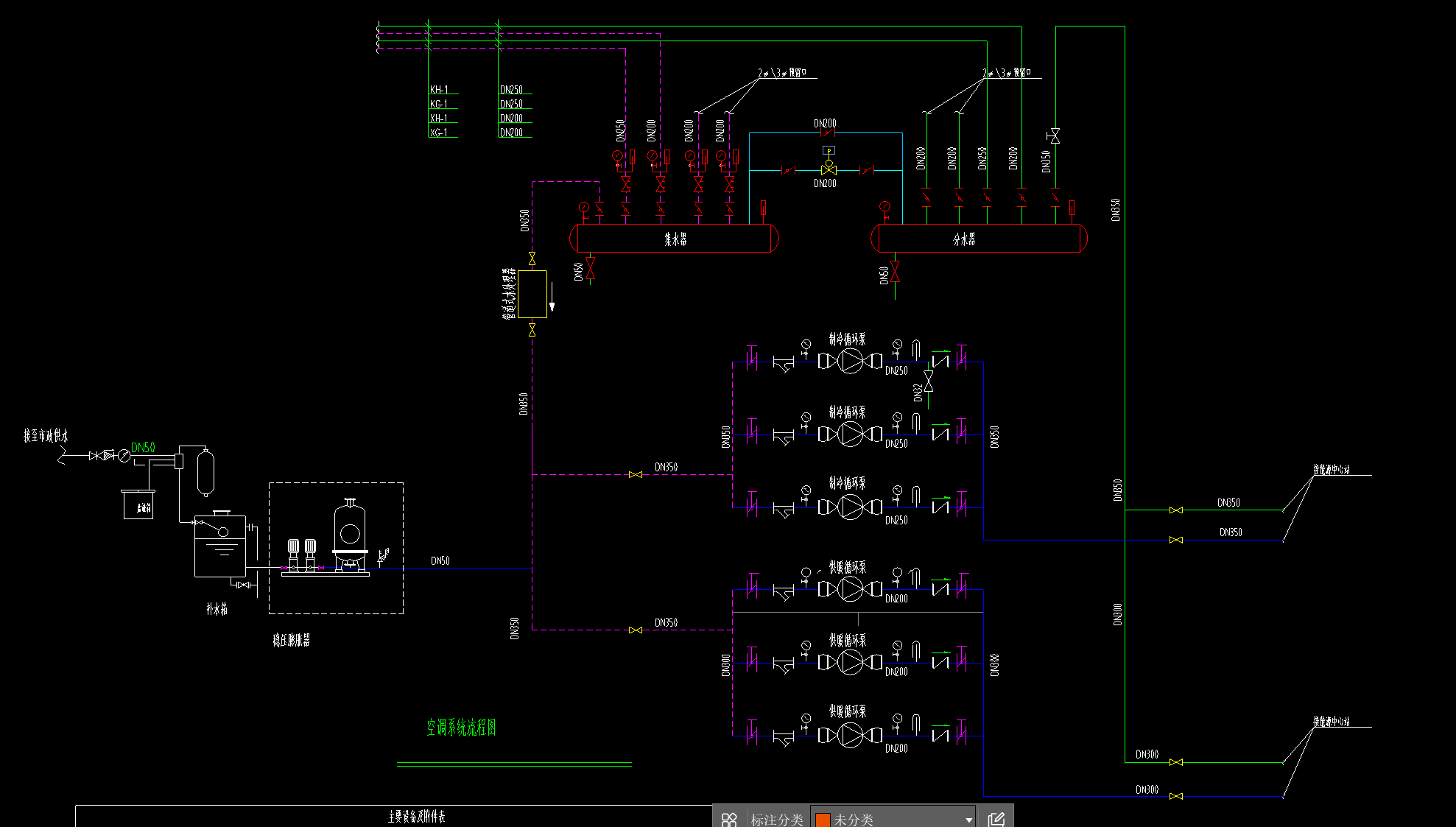

这个从泵房出来的立管，一直到顶也是这样画的，这两根水管是干嘛的呢？

2022-12-29 10:47:52

启程李垚 解答

你看一下这根管道两头都连了什么设备？

2022-12-29 10:49:04

郝锅锅 追问

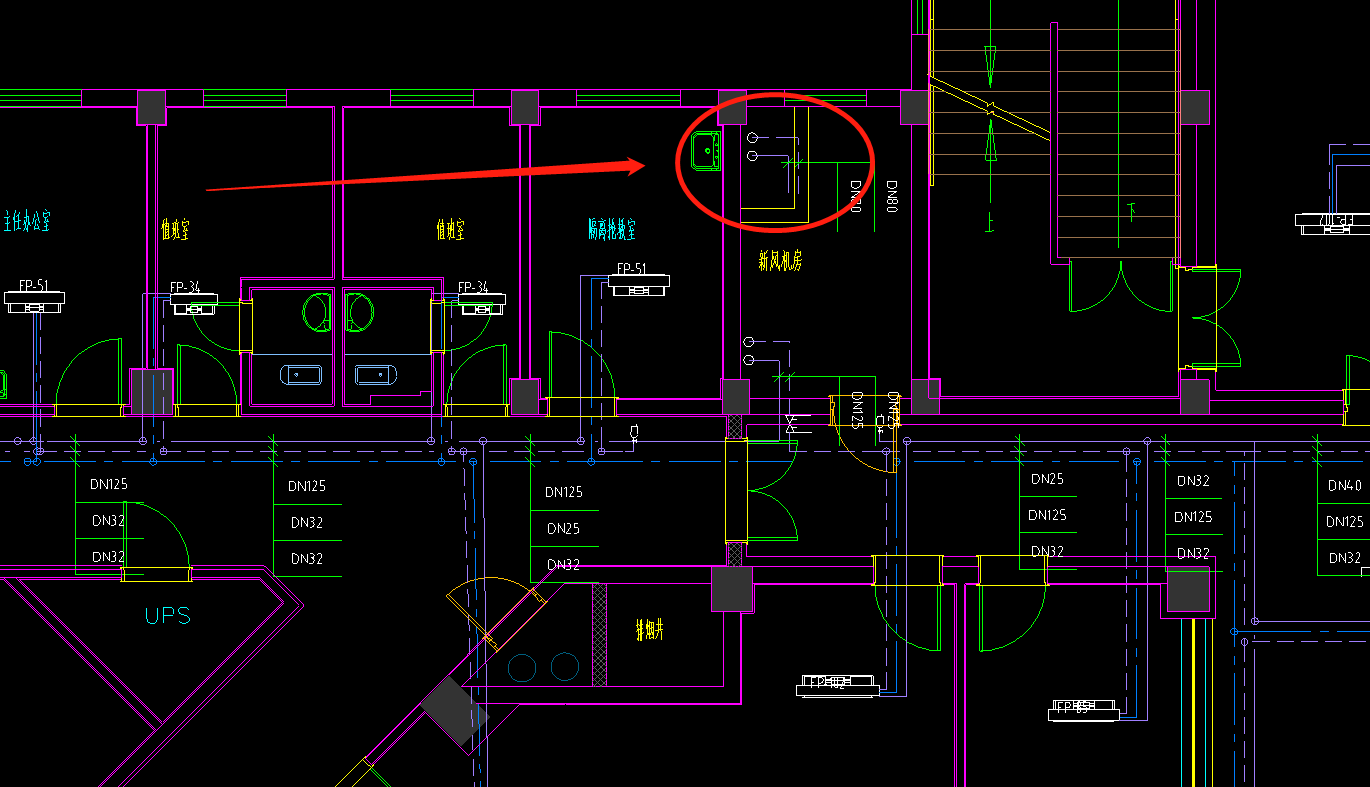

一头是泵房的分集水器，另一头就没了，最后一张截图就是顶层的

2022-12-29 10:51:13

启程李垚 解答

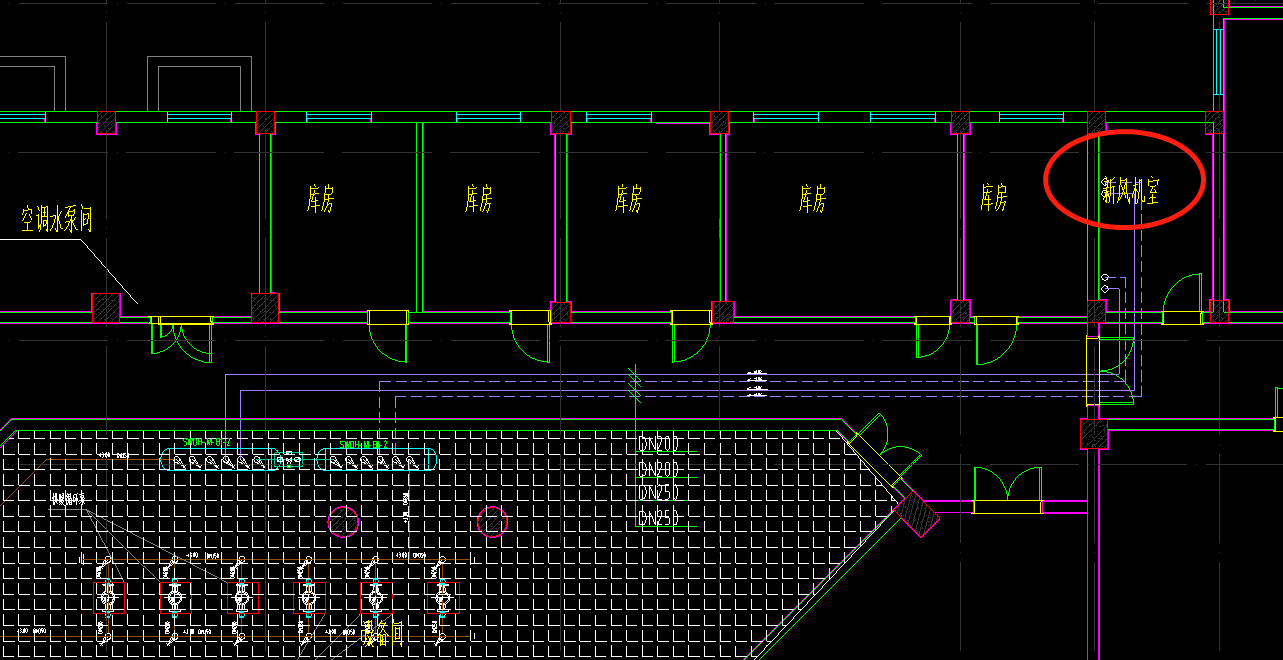

顶层应该是接给新风机的，这是图纸中没画出来

2022-12-29 10:52:41

郝锅锅 追问

对，是给新风机的，这组水管也是冷暖共用？保温也按照分类的那个？

2022-12-29 11:15:47

启程李垚 解答

是的

2022-12-29 11:16:21

郝锅锅 追问

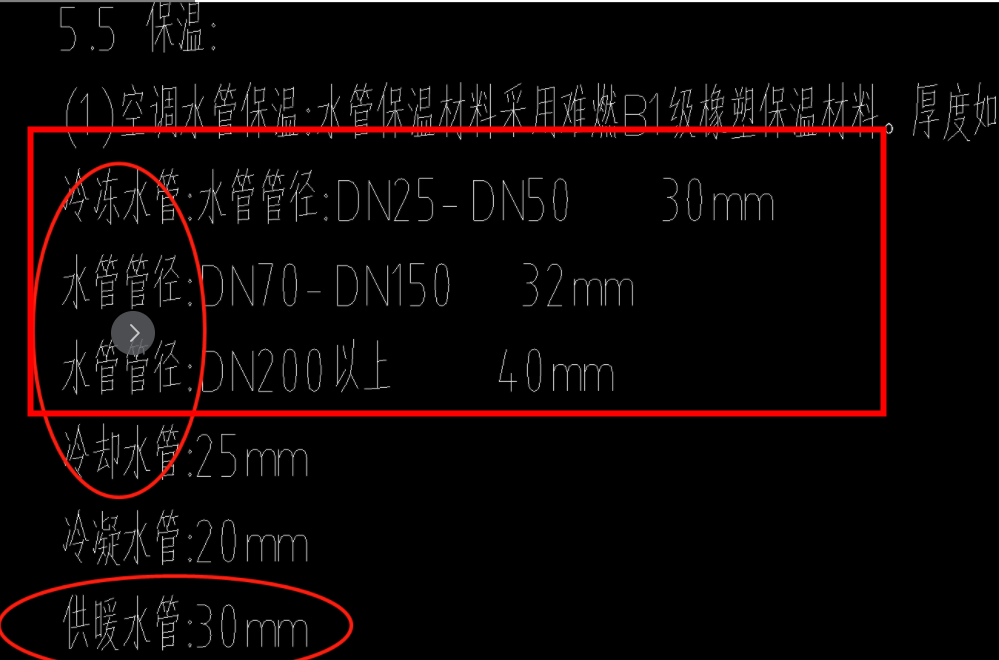

那这样的话，设计说明里的那个冷却水管、供暖水管保温厚度是没用？

2022-12-29 11:18:17

启程李垚 解答

冷却水管是制冷机组和冷却塔之间的管道，你刚刚截图的都不是这部分

2022-12-29 11:21:03

郝锅锅 追问

2022-12-29 11:23:21

郝锅锅 追问

这个可以看出来是哪部分吗

2022-12-29 11:23:32

启程李垚 解答

都是冷冻水，不涉及冷却水，因为没见到冷却塔

2022-12-29 11:26:14

郝锅锅 追问

好的 明白了 谢谢

2022-12-29 11:27:55
