在图纸管理选项下面有一个cad底图的选项 把对勾取消就可以
没有 按F7 弹出图层管理 再点击 CAD原始图层 打勾与取消打勾,就是开关
骤一:添加图纸后,图纸管理窗体中取消“楼层编号”勾选,则是分层模式,如图;
步骤二:点击分割定位时建议先在每张图纸上将定位点选择好,然后点击手动分割功能将图纸分割至对应楼层及分层即可
步骤三:分割完成后双击图纸名称即可,双击哪一张则只显示哪一张
答案有用

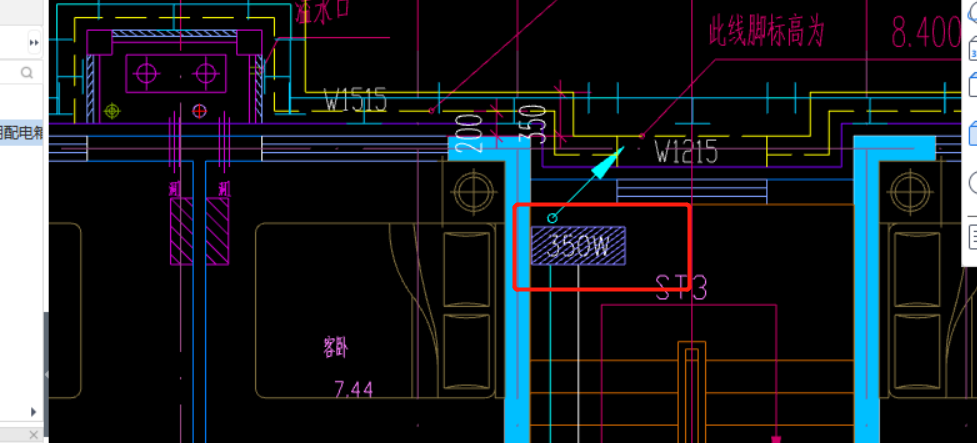

你是用的设备提量吧 他会把所有一样的图例都进行提量

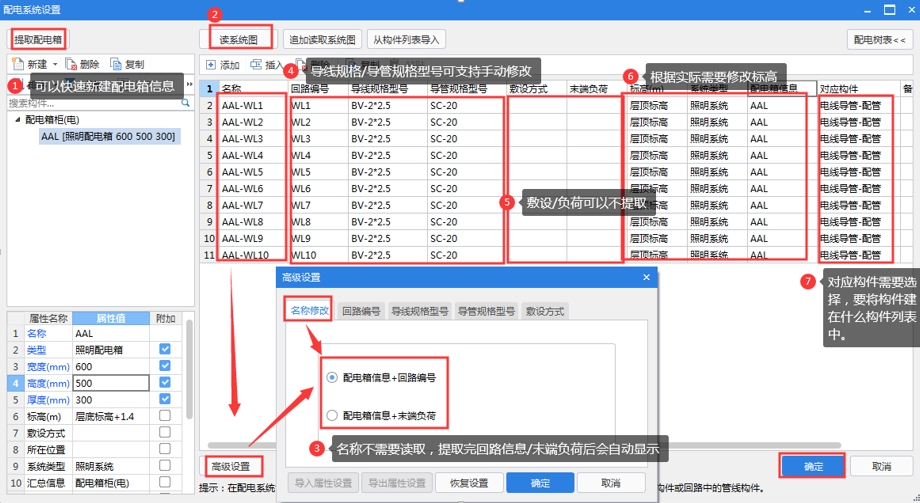

步骤一:点击【系统图】功能,在窗口左侧选择配电箱,点击【读取系统图】,左键框选该配电箱对应的系统图右键确定。
步骤二:在窗口中设置标高、对应构件等属性,点击确定即可,如果个别属性读取不了时,可以手动输入。如图:

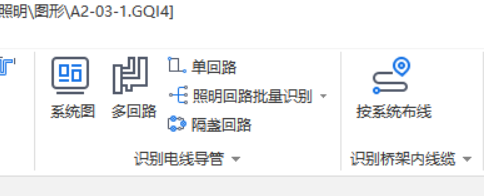

步骤一:点击【多回路】功能,左键选择一个回路CAD线和标注右键确认,左键再选择另一条回路cad线和标注右键......以此类推,将该配电箱下的所有回路都提取完成后点击右键确定。如图:

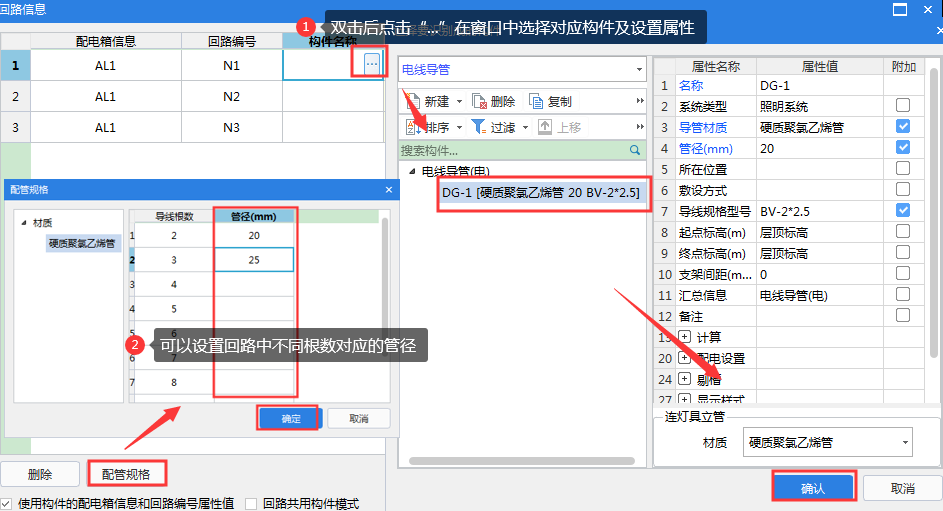

步骤二:在“回路信息”窗口中,双击“构件名称”单元格,将所有构件添加进来,如果回路中有根数时,点击左下角的“配管规格”,设置根数对应的管径,点击确定即可。如图:
是的 通过去

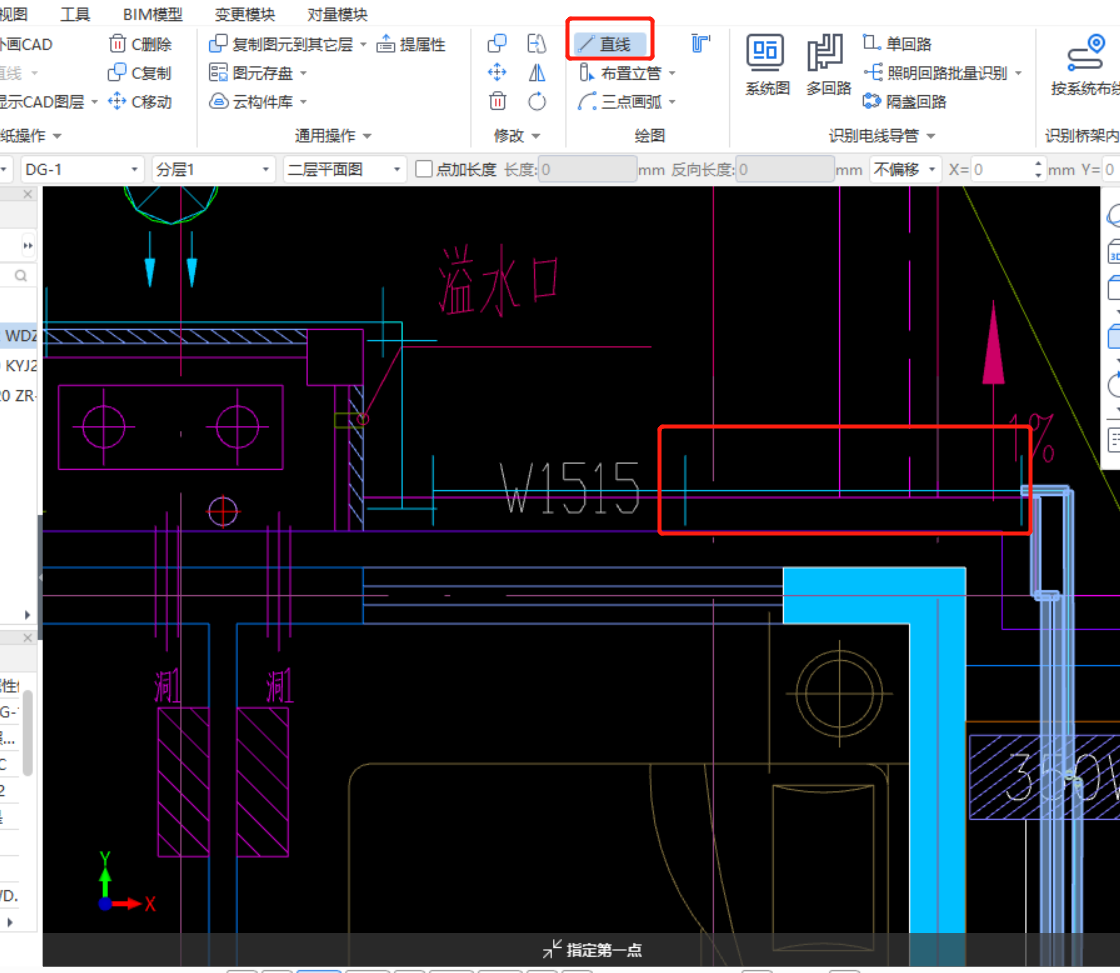

步骤一:点击【单回路】功能,左键点选管线CAD线右键确定。如图:
步骤二:在窗口左侧选择要识别成的构件,在右侧可以设置属性,然后点击“确定”即可。如图:
备注:在窗口右下角可以设置连接灯具立管的材质,如:金属软管。
