当前位置： 启程教育答疑解惑老师，导入revit的CAD图纸如何删除?

: bim全网通

2022-11-15 10:54:54
BIM建筑考试指导
5684 浏览

老师，导入revit的CAD图纸如何删除?

老师，导入revit的CAD图纸如何删除?

启程答疑老师解答

: 启程王亚蕊专家向他提问

答题量 12447

直接点击图纸按Del键就能删除的，不能删除的话看看是不是图纸锁着呢？

2022-11-15 10:56:50

: bim全网通追问

我导入的是场地视图

2022-11-15 10:57:34

: bim全网通追问

在各个视图中图纸根本选不中

2022-11-15 10:57:56

: 启程王亚蕊解答

第一步点击图纸，看一下右下角，应该是这种状态才对，如果有个小差号的话，点击一下这个符号让它变成这种状态，第二种点击右上角的解除锁定，然后试一下能不能选中，能不能删除

2022-11-15 11:03:04

: bim全网通追问

好了，老师，现在可以删除了，谢谢

2022-11-15 11:04:47

: 启程王亚蕊解答

嗯嗯，好的，不客气

2022-11-15 11:05:20

: bim全网通追问

老师，还有个问题，导入CAD，图纸已经导进去了，但是就是看不见图纸，缩放匹配也不行

2022-11-15 11:06:34

: 启程王亚蕊解答

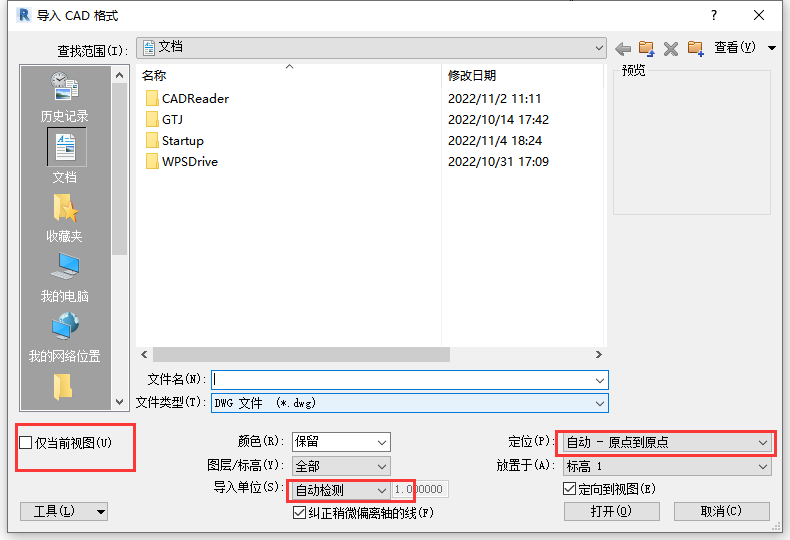

这个跟你导入之前的设置有关系，这三个都需要根据图纸实际情况进行调整，最好调整成“仅当前视图”，导入单位一般是“mm”或者是“m”,定位不好确定，如果不是中心与中心的话，就试试原点到原点。

2022-11-15 11:11:17

: bim全网通追问

我感觉是导入的CAD显示不出颜色

2022-11-15 11:12:48

: bim全网通追问

是成功导入的

2022-11-15 11:13:02

: bim全网通追问

这几项我都设置了

2022-11-15 11:13:56

: 启程王亚蕊解答

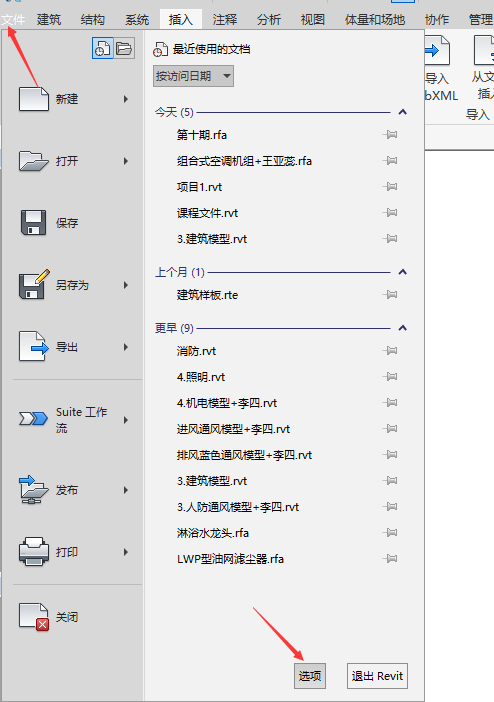

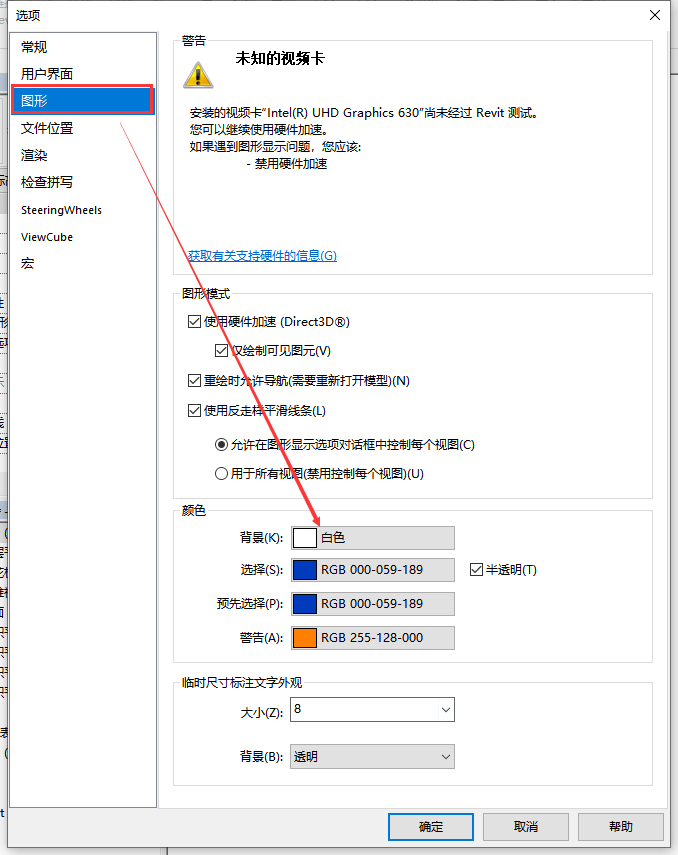

那你把Revit的背景颜色设置成黑色试一下，

2022-11-15 11:15:16
