怎么布置跨板受力筋?请给截图说明

怎么布置跨板受力筋?请给截图说明

启程答疑老师解答

启程张天知 专家 向他提问

答题量 14789

板和筏板的钢筋布置方法一致,以板为例:

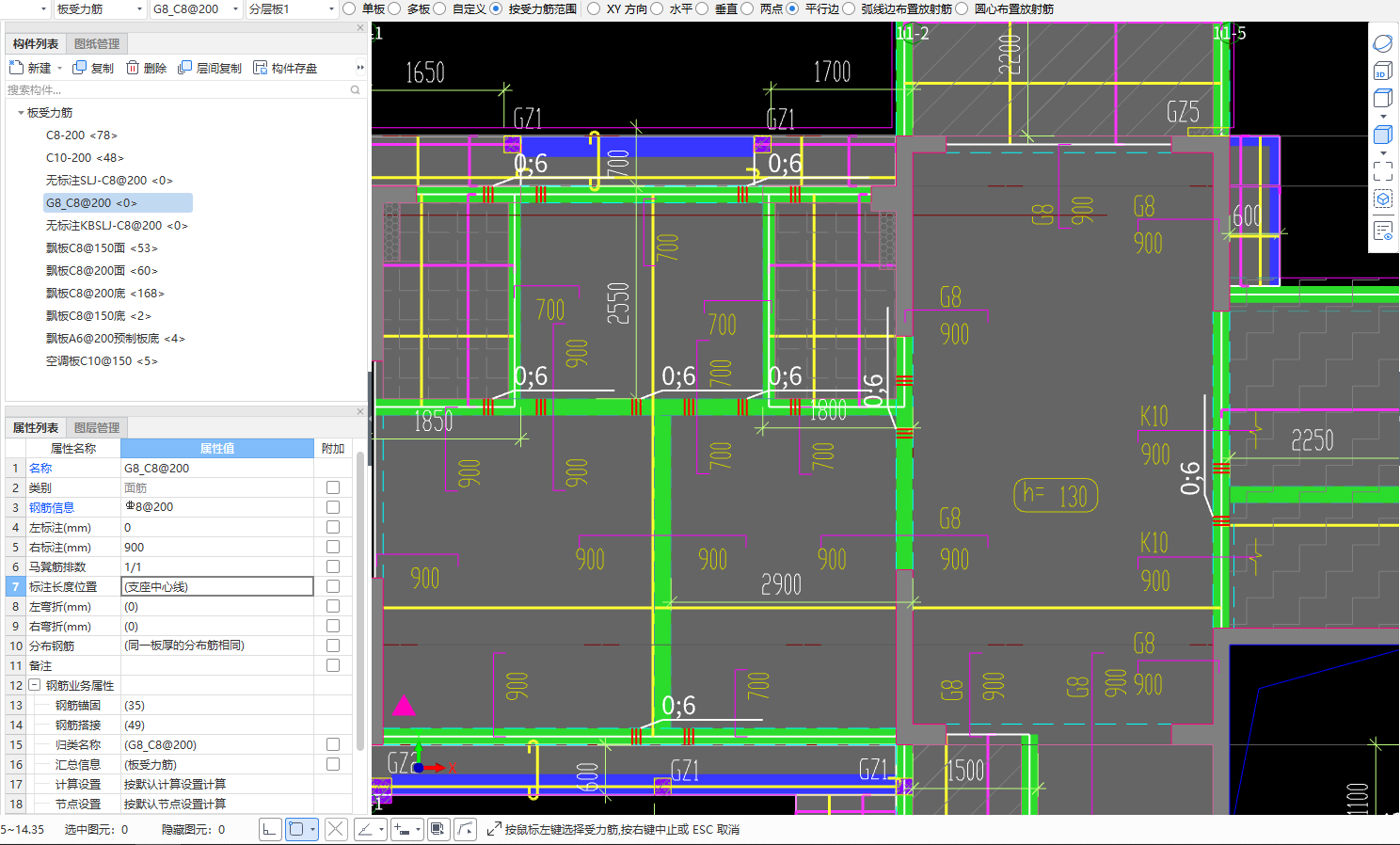

步骤一:在板受力筋界面新建跨板受力筋---【属性列表】调整属性信息---点击“建模”中的【布置受力筋】;

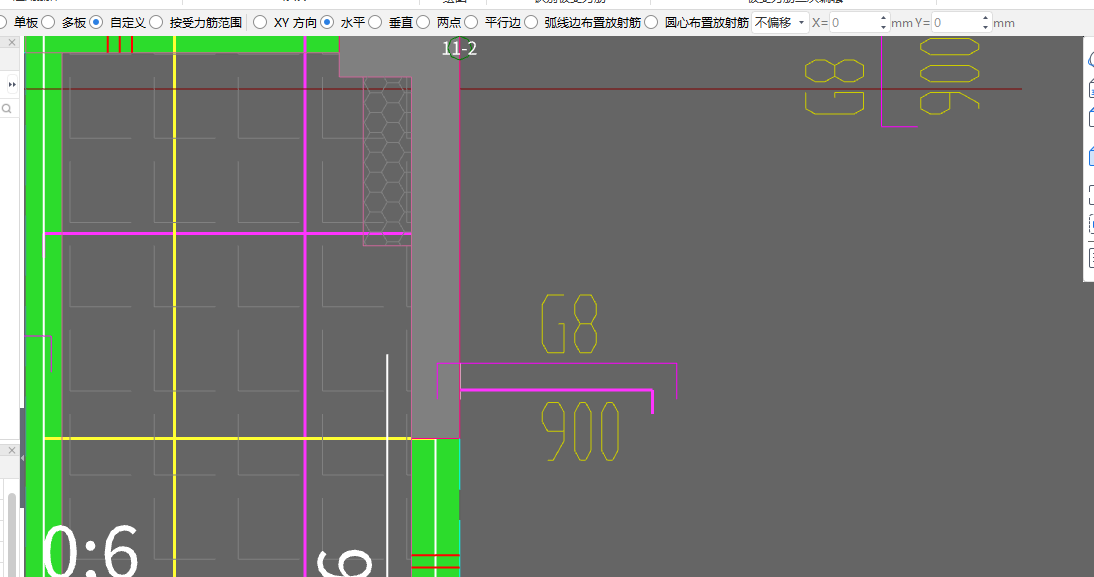

步骤二: 选择布筋范围布置方式后,直接在需要的板上布置受力筋即可。如图:

备注:1.若使用“XY方向”布置时,布置上去就会变成受力筋,无法设置左右标注

2.操作过程中软件下方有操作提示,可根据提示操作即可。


2022-06-23 15:37:33

启程用户 追问

怎么布置跨板受力筋?请给截图说明

2022-06-23 16:00:07

启程用户 追问

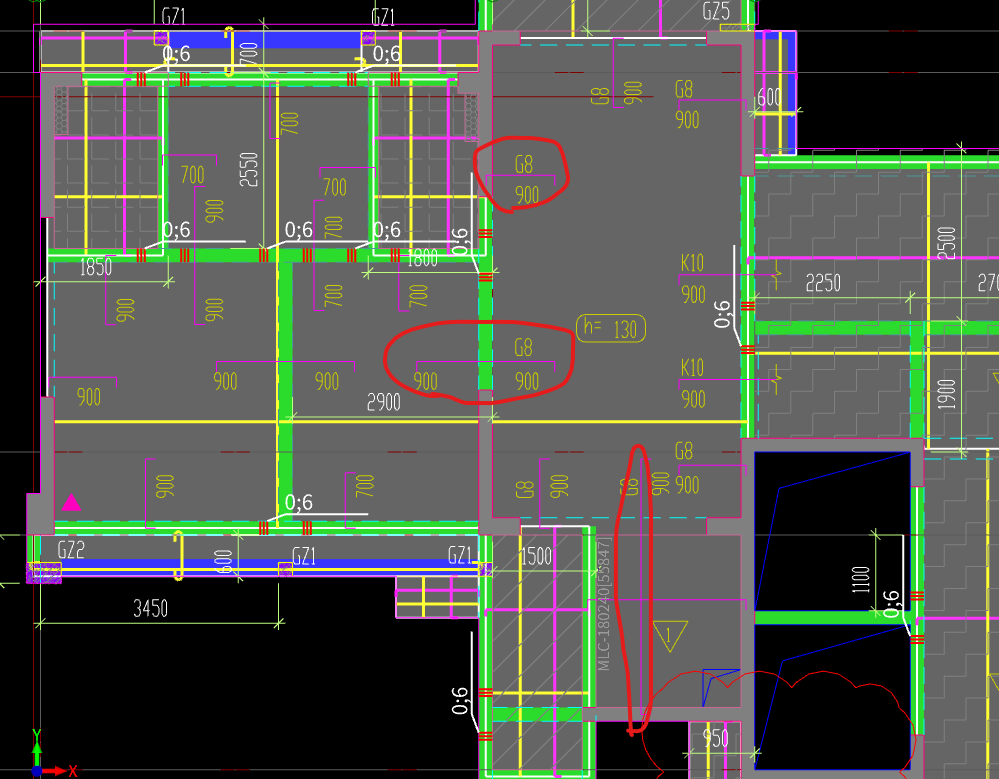

和施工图不一样呀

2022-06-23 16:00:19

启程用户 追问

汇总了也没有钢筋信息,没有量

2022-06-23 16:02:26

启程张天知 解答

你全选然后再汇总一次

2022-06-23 16:04:58

启程用户 追问

不行哦

2022-06-23 16:21:09

启程用户 追问

怎么布置跨板受力筋?请给截图说明

2022-06-23 16:23:41

启程用户 追问

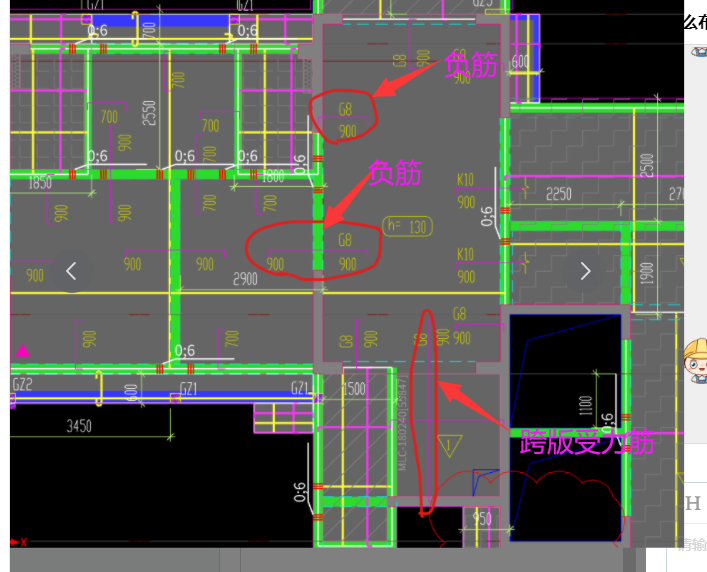

这些G8都是跨版受力筋吗

2022-06-23 16:23:56

启程张天知 解答

怎么布置跨板受力筋?请给截图说明

2022-06-23 16:28:12

启程用户 追问

怎么布置跨板受力筋?请给截图说明怎么布置跨板受力筋?请给截图说明怎么布置跨板受力筋?请给截图说明

2022-06-23 17:43:12

启程用户 追问

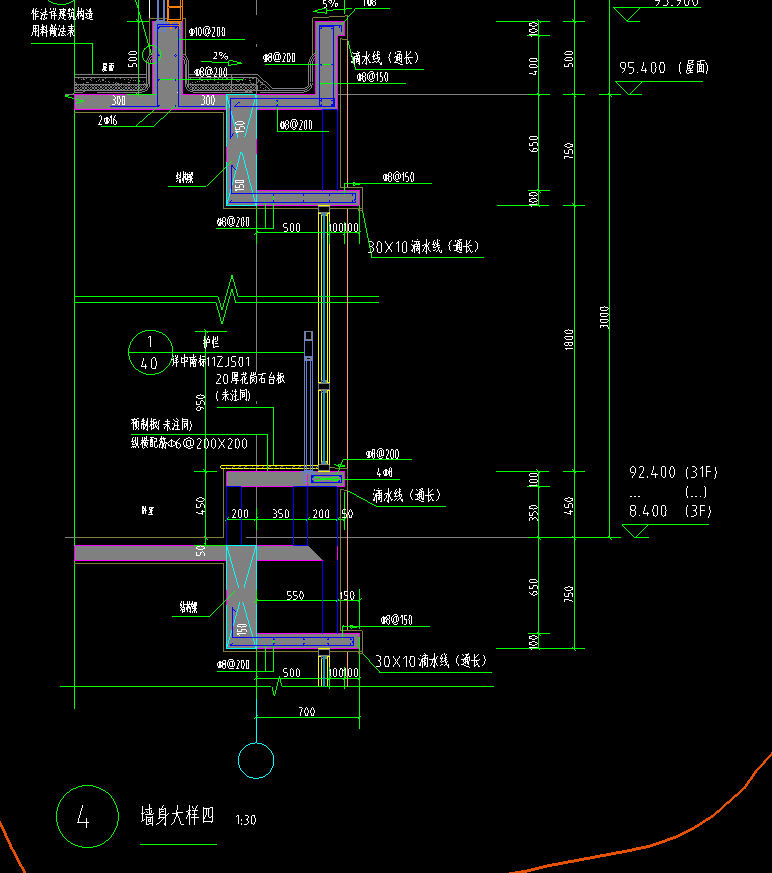

这个大样怎么理解呢?

2022-06-23 17:43:30

启程用户 追问

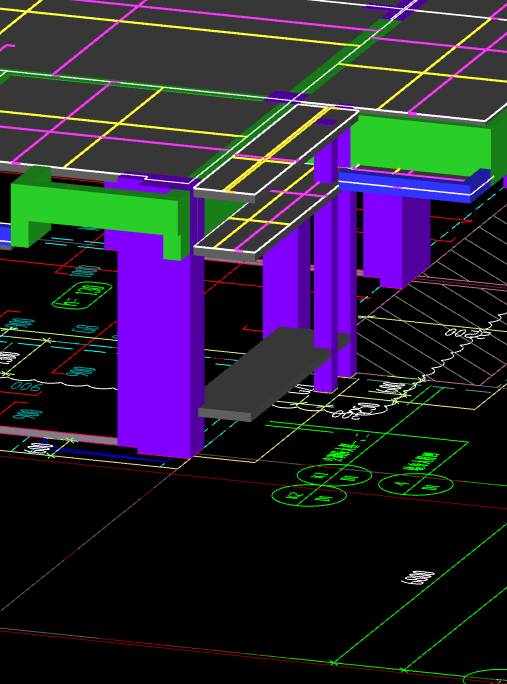

三维的截图就是三层的,层顶标高是8.35

2022-06-23 17:46:23

启程用户 追问

三维的截图就是三层的,层顶标高是8.35

2022-06-23 17:46:23

启程张天知 解答

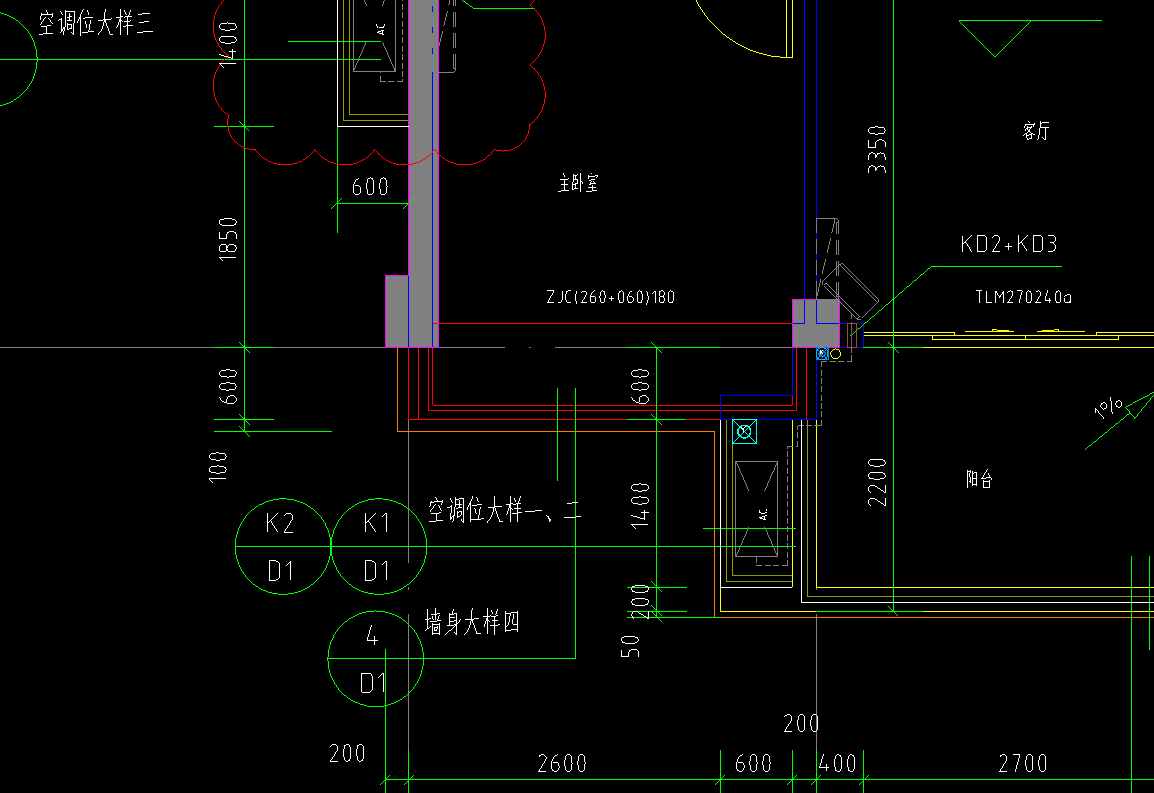

你需要看结构图这个节点,这个图有点像空调板

2022-06-23 18:07:28
