当前位置： 启程教育答疑解惑老师我通过图纸识别的桩承台承台高度不对我想修改为800，但是改不了

: 姑娘

2022-06-20 09:41:49
民用建筑
851 浏览

桩承台图集

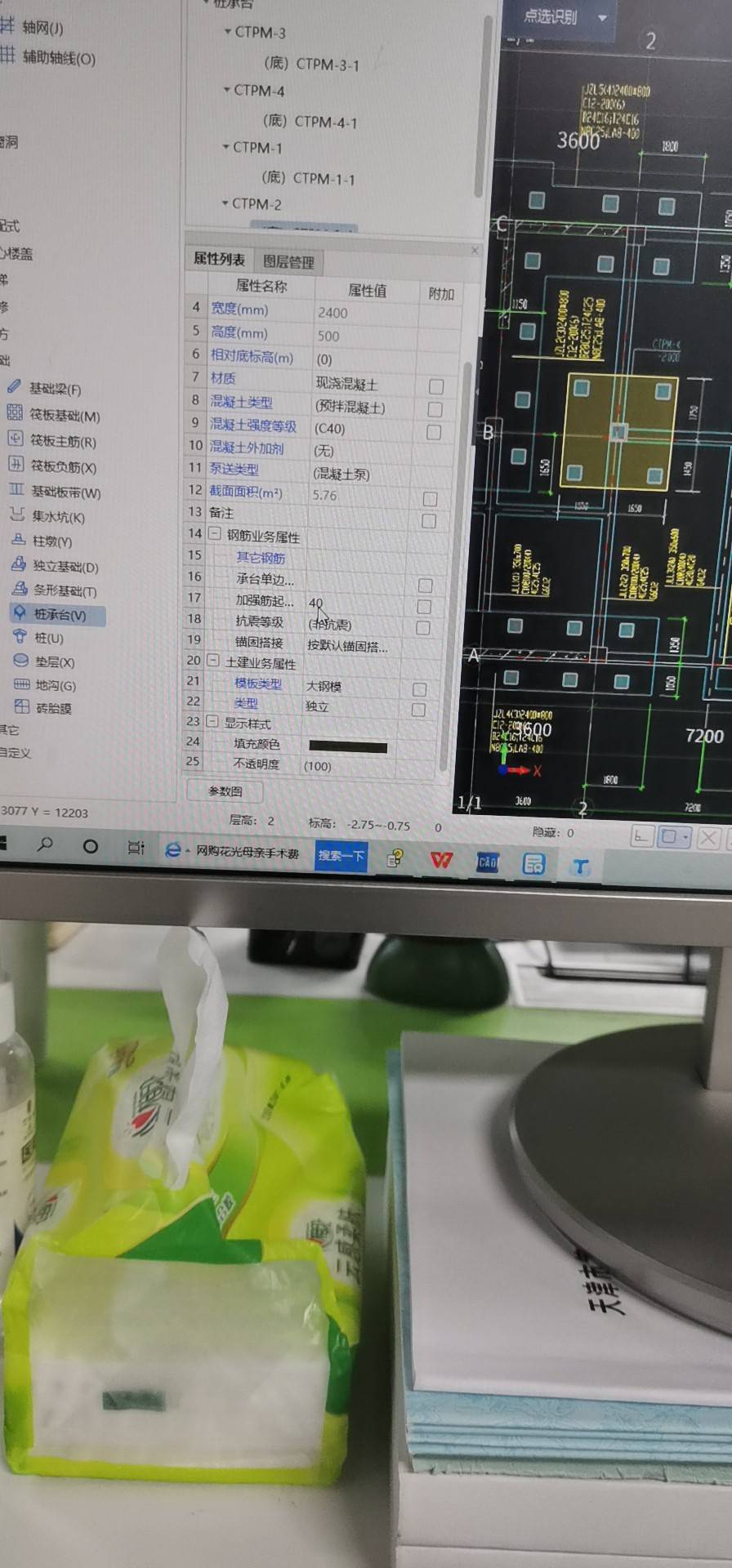

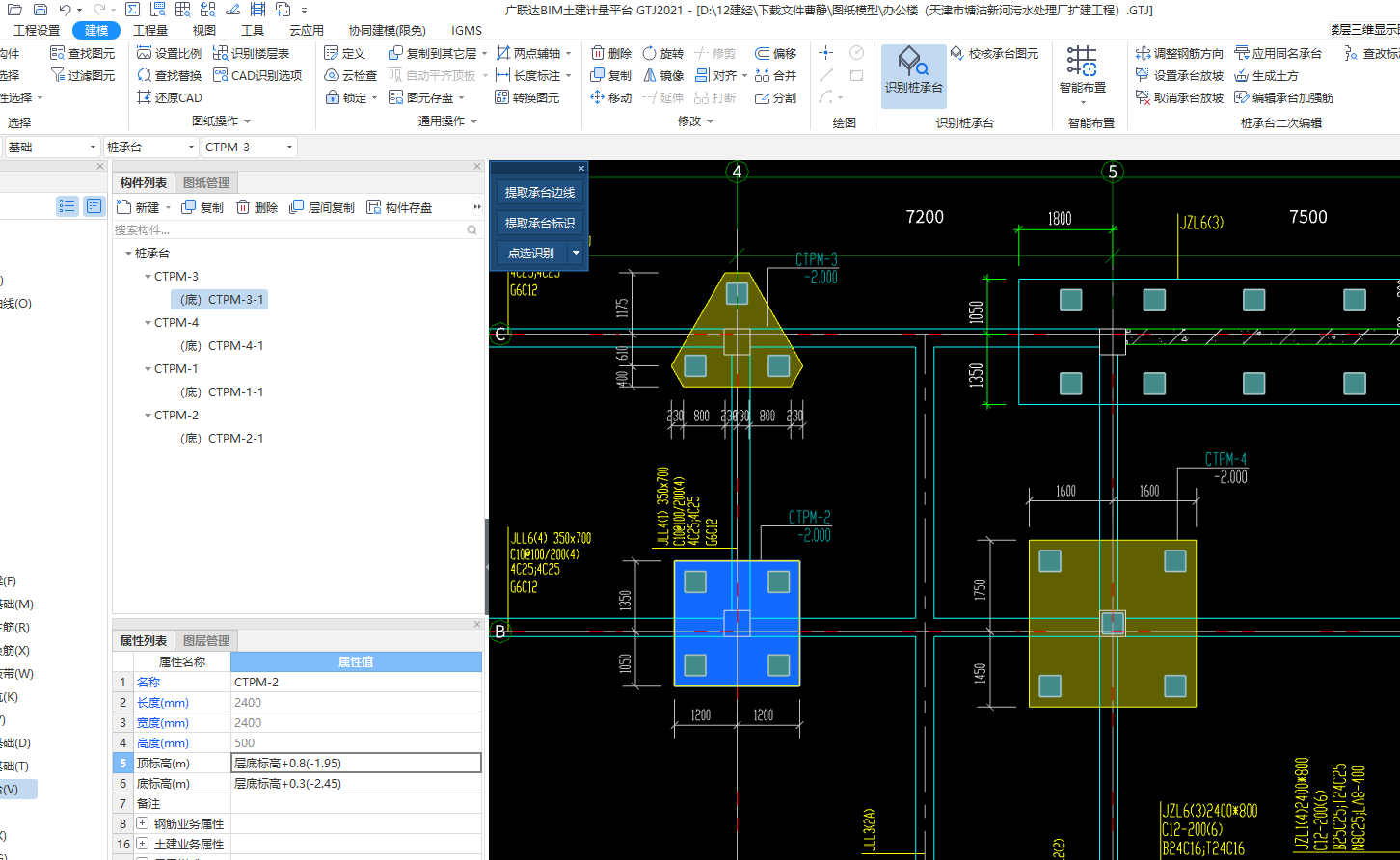

老师我通过图纸识别的桩承台承台高度不对我想修改为800，但是改不了

老师我通过图纸识别的桩承台承台高度不对我想修改为800，但是改不了

启程答疑老师解答

: 启程张莹专家向他提问

答题量 13580

承台的定义下面有截面编辑吗？可以点开截面编辑在里面修改

2022-06-20 09:46:27

: 姑娘追问

有参数图，但是修改完没变化

2022-06-20 09:47:45

: 姑娘追问

2022-06-20 09:48:11

: 姑娘追问

承台配筋能自动识别吗

2022-06-20 09:48:52

: 启程张莹解答

自动识别不了的你点参数图，把里面的高度修改一下

2022-06-20 09:51:04

: 姑娘追问

2022-06-20 09:54:15

: 姑娘追问

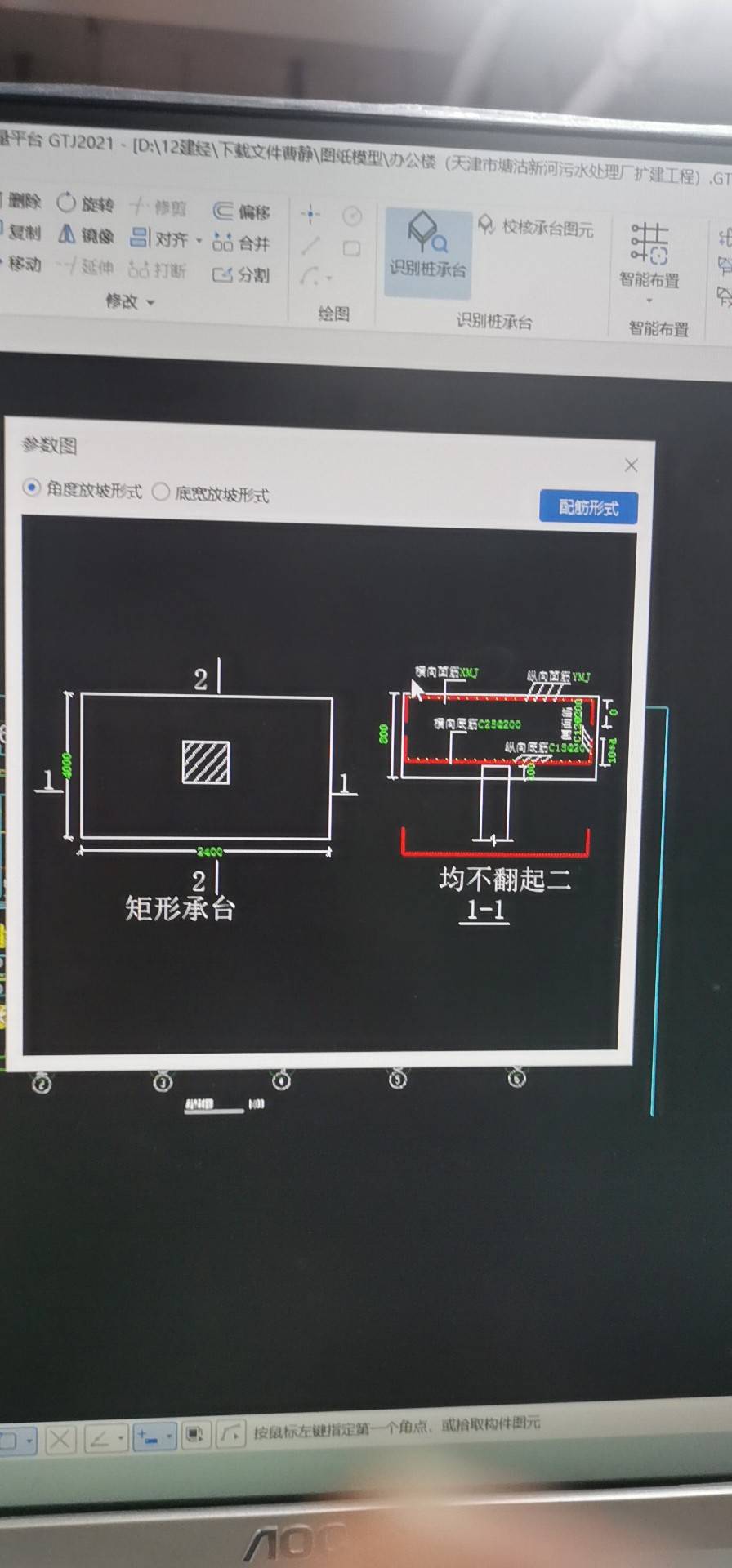

可以了这个角度放坡底宽放坡形式不太明白代表什么意思？怎么选呢？

2022-06-20 09:55:11

: 启程张莹解答

放坡角度：直接输入角度即可定义放坡；
放坡底宽：输入放坡底宽，会形成一定角度。
备注：以上两种设置方式对量没有任何影响，根据图纸提供的信息输入即可。

2022-06-20 09:58:10

: 姑娘追问

参数图有时怎么就不显示找不到了呢？

2022-06-20 10:04:59

: 启程张莹解答

找不到的话，一可能就是这个构件不支持有参数图，二是不小心隐藏了，这种情况，可以点击视图界面的恢复图元显示。

2022-06-20 10:10:05

: 姑娘追问

基础梁能用识别梁绘制吗

2022-06-20 10:26:20

: 启程张莹解答

基础梁有自己单独的构件，最好就是用基础梁绘制

2022-06-20 10:33:40

: 姑娘追问

好的我刚才识别了一下，没成功。参数图那个，我恢复默认也不行，还有别的办法吗

2022-06-20 10:39:23

: 启程张莹解答

那可能就是不支持这个构件有参数图了

2022-06-20 10:43:38

: 姑娘追问

谢谢老师耐心解答！

2022-06-20 11:08:13
