建筑设备监控系统

老师,能不能给我讲一下这图纸上这些线都是干什么用的?为什么需要这么多建筑设备监控系统


启程答疑老师解答

启程李垚 专家 向他提问

答题量 11526

看点表和系统图就能看明白,确实是需要很多线的,每一种数据量的输入输出都各需要一根线

2022-06-17 11:30:33

欢跃的健身球 追问

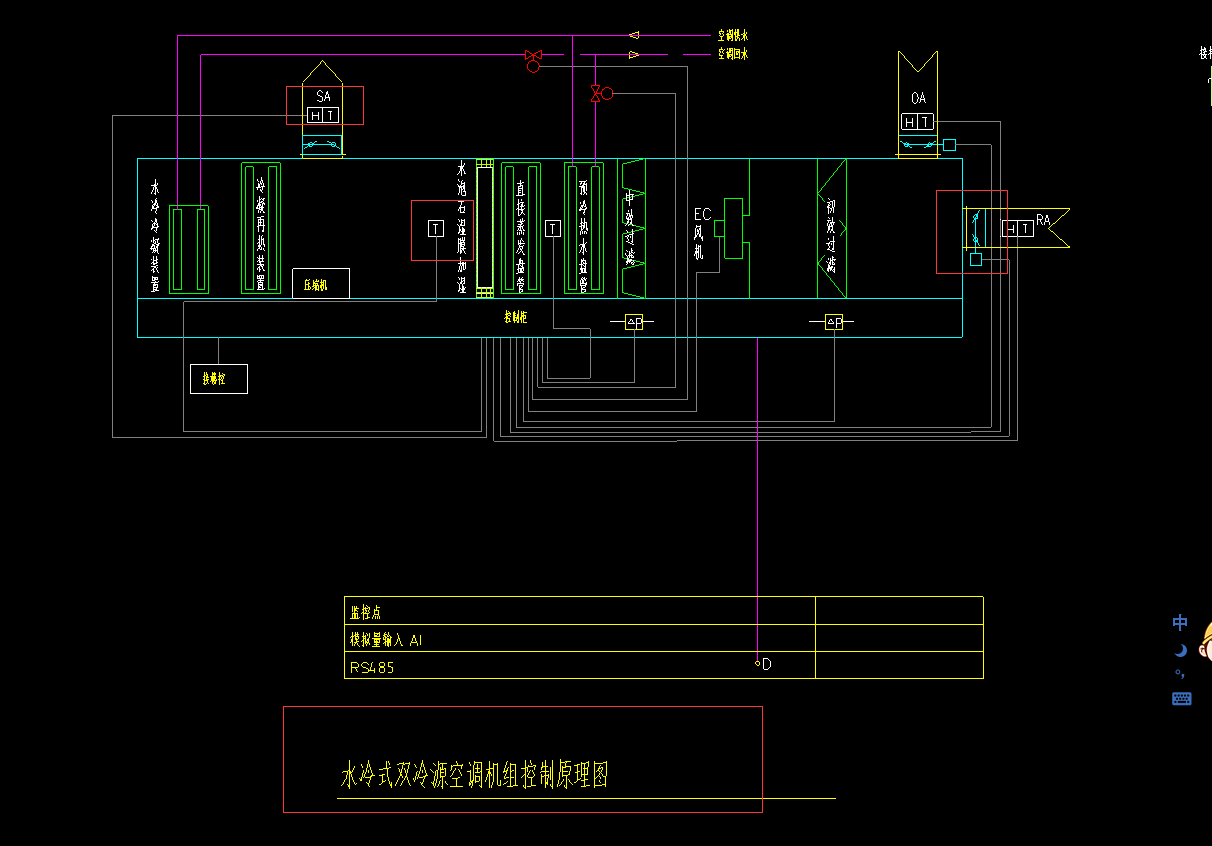

建筑设备监控系统

2022-06-17 11:41:53

欢跃的健身球 追问

老师,你帮我看一下这个DDC,我标红色箭头的线和对应的被 监测设备,各用什么线

2022-06-17 11:43:25

启程李垚 解答

就按图例所表示的线,从DDC连到设备就行了呀,具体哪根线连什么设备,需要看系统图和图例

2022-06-17 11:45:18

欢跃的健身球 追问

唉!我自己就是看不明白啊,你给我讲一个例子,我就知道啦,

2022-06-17 11:48:55

启程李垚 解答

你就大概估算一下长度吧,这个图纸画的太糙,实际的设备位置不会是这样,你算了也是不准确的量,要按实际的施工完的据实结算

2022-06-17 11:55:30

欢跃的健身球 追问

我现在在清标,明天要跟过控去对量,我自己都理解不透的话,如果过控问我,话我怎么回答呢?

2022-06-17 11:57:41

启程李垚 解答

建筑设备监控系统这不是图例上都写明了,什么样的设备连什么样的线吗,你一个一个捋一下就明白了,比如你平面图上一个温度传感器、两个电动二通阀,一个电动风阀,一个压差开关,然后看后面都接了什么样子的线

2022-06-17 12:01:46

欢跃的健身球 追问

一个温度传感器、1A,两个电动二通阀,2A*2.一个电动风阀,3D,一个压差开关,1D.这几个加起来也只有:5A+4D啊,它这平面图上标的是:(12A 12D 1B+1C)+(2A+6D+1B)这样也对不上啊

2022-06-17 12:11:42

启程李垚 解答

是对不上,我中午算了一中午,数量一直对不上😅

2022-06-17 13:27:34

欢跃的健身球 追问

辛苦你啦!就是对不上啊不知道咋办才好

2022-06-17 13:30:59

启程李垚 解答

你还要计算原理图上的线呢,可是我加上这些还是对不上,他这个图可能设计的就是有矛盾,不知道你们问设计方便不方便,方便的话问一下设计比较好建筑设备监控系统

2022-06-17 13:32:59

欢跃的健身球 追问

我不能直接对接设计方,所以不太方便,如果确定设计有问题的话,可以写下来提疑问。但是,我要确定是我自己看不懂的问题还是设计的问题才好提疑问

2022-06-17 13:36:19

启程李垚 解答

你有没有其他专业的图纸啊,比如暖通,要搞明白这个机房里都有什么设备才好明确是否是设计问题

2022-06-17 13:37:24

欢跃的健身球 追问

有,我都发给你吧

2022-06-17 13:38:07

启程李垚 解答

好,我下午看看,要是搞明白了,我邮件回复你

2022-06-17 13:38:26

欢跃的健身球 追问

就是图纸文件太大,有点麻烦

2022-06-17 13:38:40

欢跃的健身球 追问

好的

2022-06-17 13:38:57

启程李垚 解答

没事,我之前做楼控项目,平面图不会标注线缆的,都是按照系统图来计算

2022-06-17 13:39:41

欢跃的健身球 追问

好的,我就是对这个系统一知半解的,很想弄明白,前段时间在你们这里问到别的老师了,他没给我讲,今天运气比较好,遇到你了,谢谢你啦!

2022-06-17 13:42:03

启程李垚 解答

他这个图纸确实有问题,他这个DDC的编号我都查不到,DDC-B1F-18建筑设备监控系统

2022-06-17 13:43:29
