当前位置: 启程教育 答疑解惑 为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊
念空
  • 2022-06-16 14:10:30
  • 民用建筑
  • 119 浏览

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

启程答疑老师解答

启程张宸 专家

答题量 10301

原因一:柱大样的比例不对设置比例后再重新识别。

原因二提取柱大样的边线或标识有误,如:将柱大样的表格线提取成了柱大样的边线,先还原CAD将提取的标注还原到未提取状态,然后重新提取再识别。

原因三:柱大样已经被识别柱大样的标高范围已经有设置/识别柱构件,若本层或其它楼层标注标高范围内已经有柱构件,则可以忽略。若标高标注不正确,修改标高后重新识别。

原因四:楼层标高设置有问题;修改楼层标高,再识别即可。

备注:自动识别柱大样识别不全或识别不到,建议点选识别柱大样

2022-06-16 14:12:47

追问

点选识别也没用

2022-06-16 14:14:39

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊像这种图纸是不是识别不了,我点边线中间那部分也会自动选择,搞得识别不了

2022-06-16 14:17:03

解答

嗯嗯  无法识别的内容 只能手动新建构件 设置内容 进行布置

2022-06-16 14:17:51

追问

中间那些不是阴影的就是剪力墙吧

2022-06-16 14:19:10

解答

是的 是剪力墙

2022-06-16 14:20:00

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊还有这没标注剪力墙暗柱名称

2022-06-16 14:21:21

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

2022-06-16 14:21:32

解答

这个应是设计遗漏了这个位置的内容 在暗柱表中对应下是否有相同的形状的内容

2022-06-16 14:22:23

追问

有形状差不多的,但是尺寸对不上

2022-06-16 14:27:38

追问

现实中是不是图纸一般都缺胳膊少腿的,我这种新手感觉还是做一些比较完善的图纸好点

2022-06-16 14:28:29

解答

确实 有些图纸会存在这样的详细 这个是设计的问题  没有的话 找设计咨询下

2022-06-16 14:30:02

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊这点选提示不是封闭,但是明明就是封闭,框选才识别上了

2022-06-16 14:35:18

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊这种形状的暗柱的箍筋是不是只会在截面形式中显示啊,普通暗柱都会有箍筋输入

2022-06-16 14:36:47

解答

原因一:提取柱大样边线时没有提取全,导致柱大样的边线没有封闭。

方法:使用【提取边线】将没有提取的柱边线提取后,再识别柱大样即可。

原因二:图纸本身的柱大样边线不全,导致柱大样的边线没有封闭。

方法:使用【补画CAD线】功能将柱大样边线补画成封闭的区域后,再识别柱大样即可。

2022-06-16 14:37:03

追问

原因一提取边线自己提取的怎么可能没有提取全,原因二我这肉眼扩大了好多都显示封闭的

2022-06-16 14:50:40

解答

异形截面的可以在截面编辑的位置手动修改钢筋的内容

这个应是图纸的问题呢啊

2022-06-16 14:54:11

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

2022-06-16 14:58:08

追问

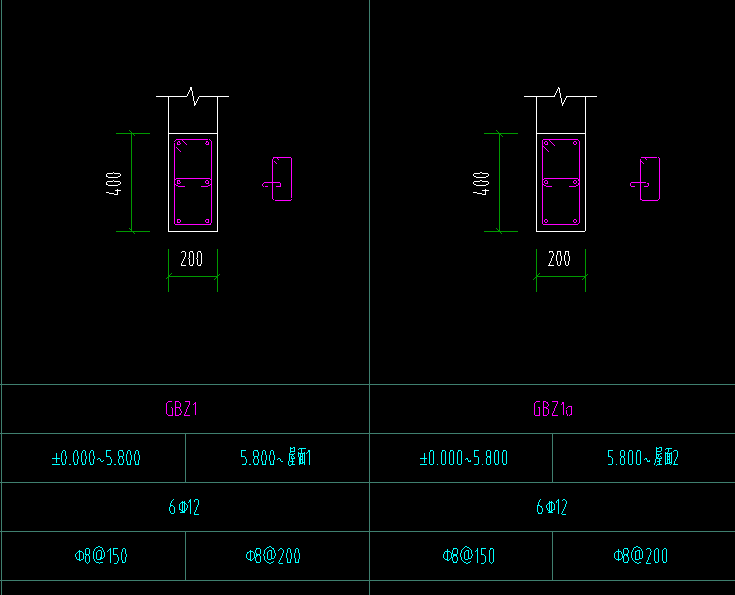

这两个暗柱都一样的啊

2022-06-16 14:58:19

解答

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

2022-06-16 15:00:31

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

2022-06-16 15:53:34

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

2022-06-16 15:54:15

追问

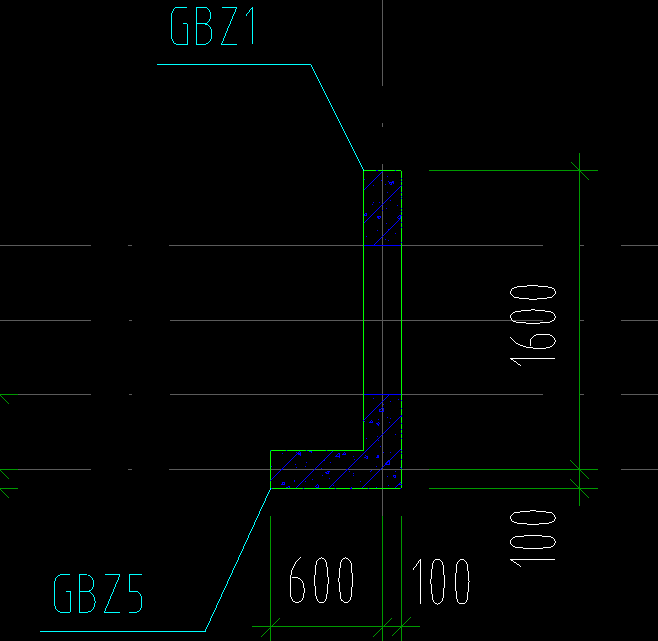

那剩下的那部分咋办尺寸对不上啊

2022-06-16 15:54:38

解答

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊这个GBZ5的尺寸和这条边的长度对应不上吗

2022-06-16 15:55:43

追问

好多这样的

2022-06-16 16:01:00

追问

不知道中间搞剪力墙还是啥

2022-06-16 16:01:14

追问

为什么按名称识别识别不到,自动识别框选识别也识别不到,是不是更新后的广联达有点问题啊

2022-06-16 16:01:26

解答

嗯嗯绘制剪力墙吧 覆盖暗柱绘制即可

2022-06-16 16:02:02
