当前位置: 启程教育 答疑解惑 老师,约束边缘构件和底部加强区有什么区别?
决决的老歌
  • 2022-06-01 16:41:43
  • 民用建筑
  • 1743 浏览

老师,约束边缘构件和底部加强区有什么区别?

老师,约束边缘构件和底部加强区有什么区别?


启程答疑老师解答

启程张莹 专家 向他提问

答题量 13580

约束边缘构件是指在剪力墙的边缘端设置的受力构件,用在比较重要的受力较大结构部位的构件,11G101-1图集中约束边缘构件主要有四种:端柱、暗柱、翼柱、转角柱,把这类构件就叫约束边缘构件。底部加强区含义:结构比较薄弱,需要在构造上予以增强,一般采用极大截面尺寸和提高混凝土强度等级以及加密或加大钢筋等方法来处理。一般在结构总高度的1/8~1/10的高度范围内。对于非超高、非超限的结构,应该从基础顶部开始;当有地下室时(满足刚性平面的条件下),应该从地下室顶板开始向上计算加强区的高度。

底部加强部位是高层建筑结构设计中的重要概念,在《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》可以看到。

设置:一般在图纸说明中会说明此部位柱/墙/混凝土强度等不同的要求,按照图纸说明中要求在对应楼层中设置即可,在软件中不用单独考虑底部加强部位设置。

2022-06-01 16:48:10

决决的老歌 追问

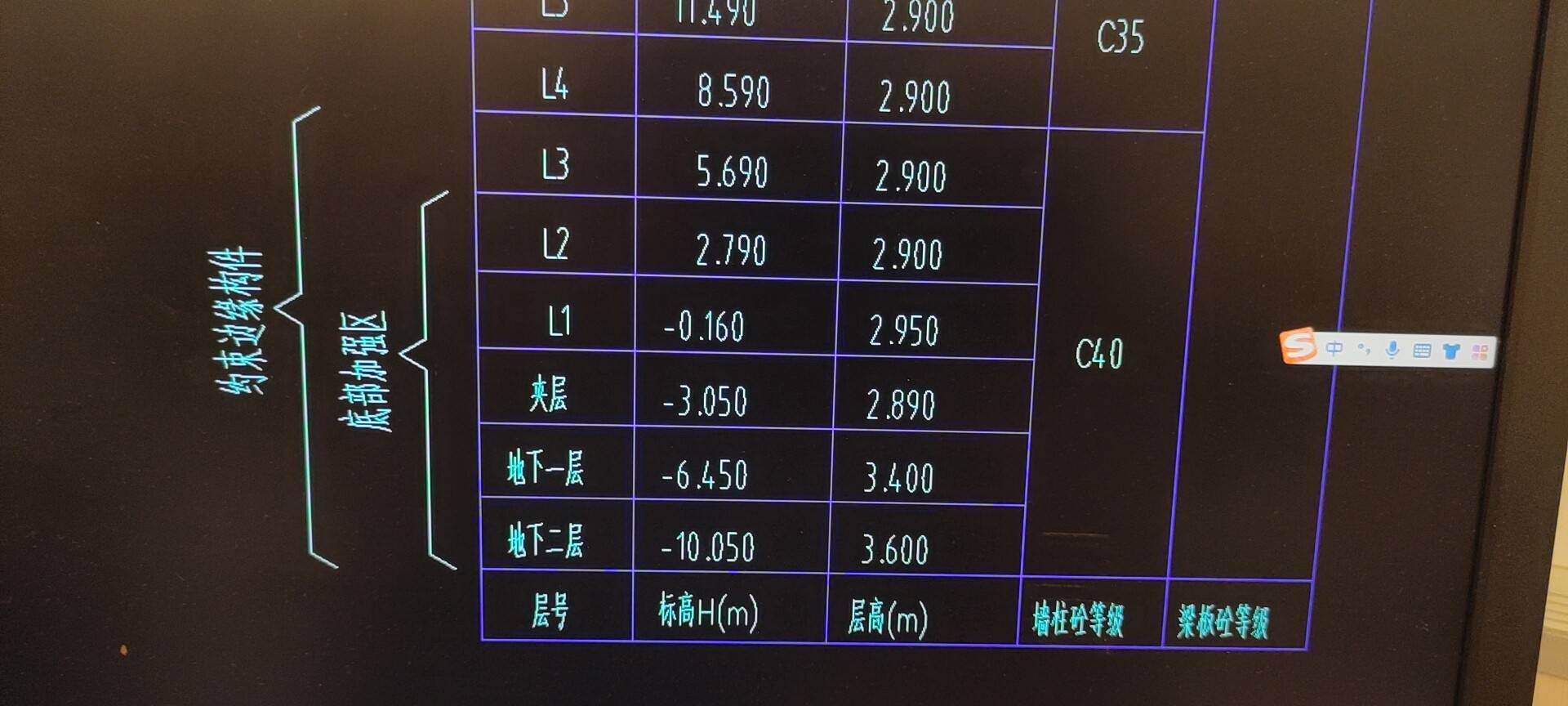

老师,那底部加强区在图纸上是怎样体现的?我再图纸上只找到LC的显示了。

2022-06-01 17:13:51

启程张莹 解答

可以看下设计说明中的内容

2022-06-01 17:23:35

决决的老歌 追问

设计说明里面没有写底部加强区的内容

2022-06-01 17:27:46

启程张莹 解答

一般在图纸说明中会说明此部位柱/墙/混凝土强度等不同的要求,按照图纸说明中要求在对应楼层中设置即可,在软件中不用单独考虑底部加强部位设置。

2022-06-01 17:39:20

决决的老歌 追问

好的,明白了

2022-06-01 17:39:49

启程张莹 解答

嗯嗯

2022-06-01 17:44:46
