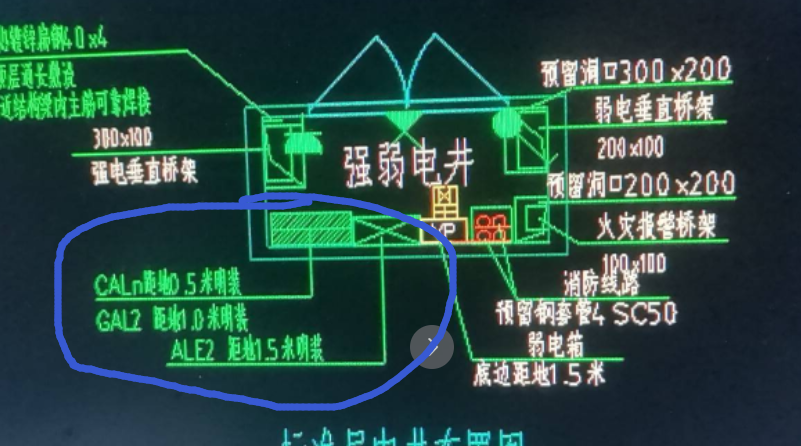

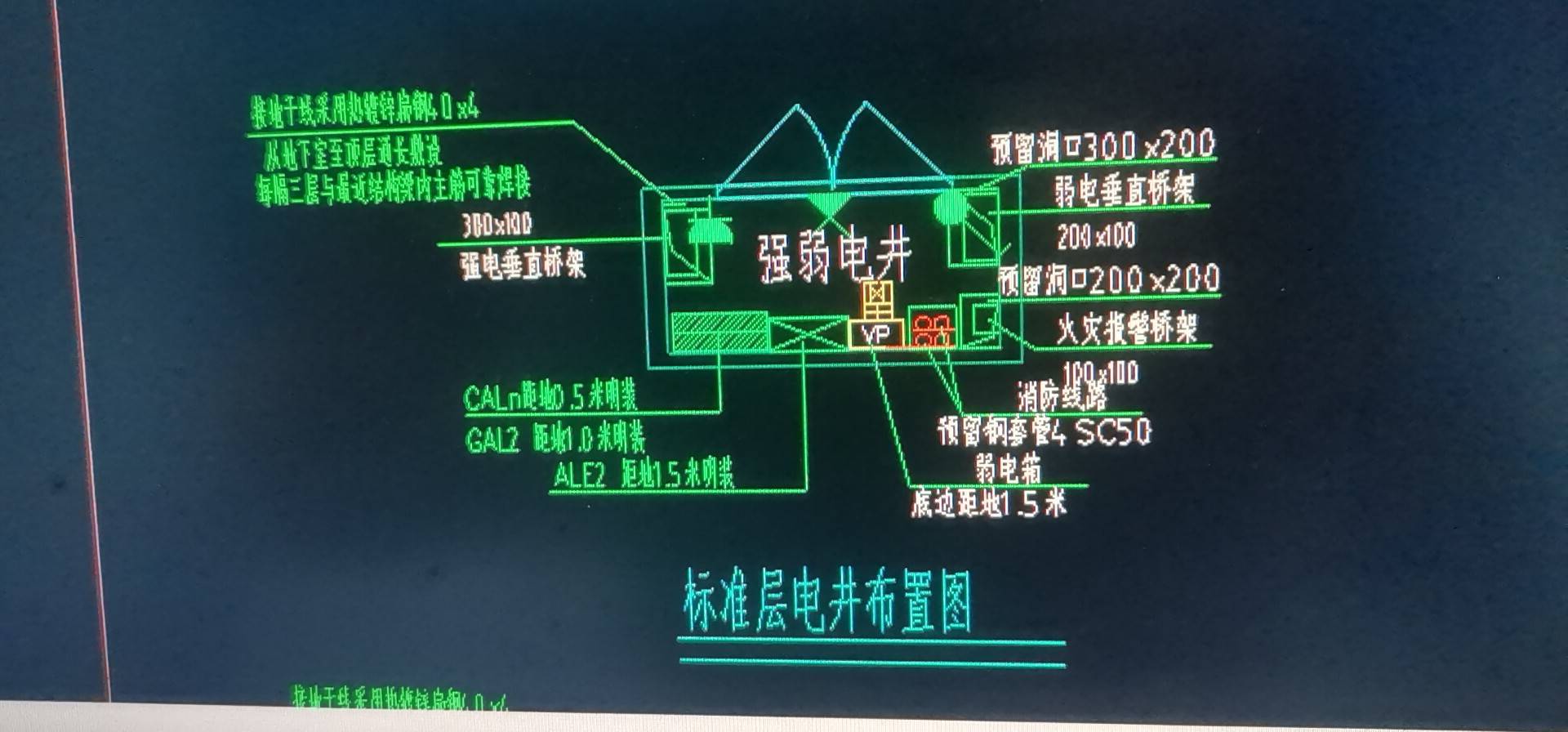

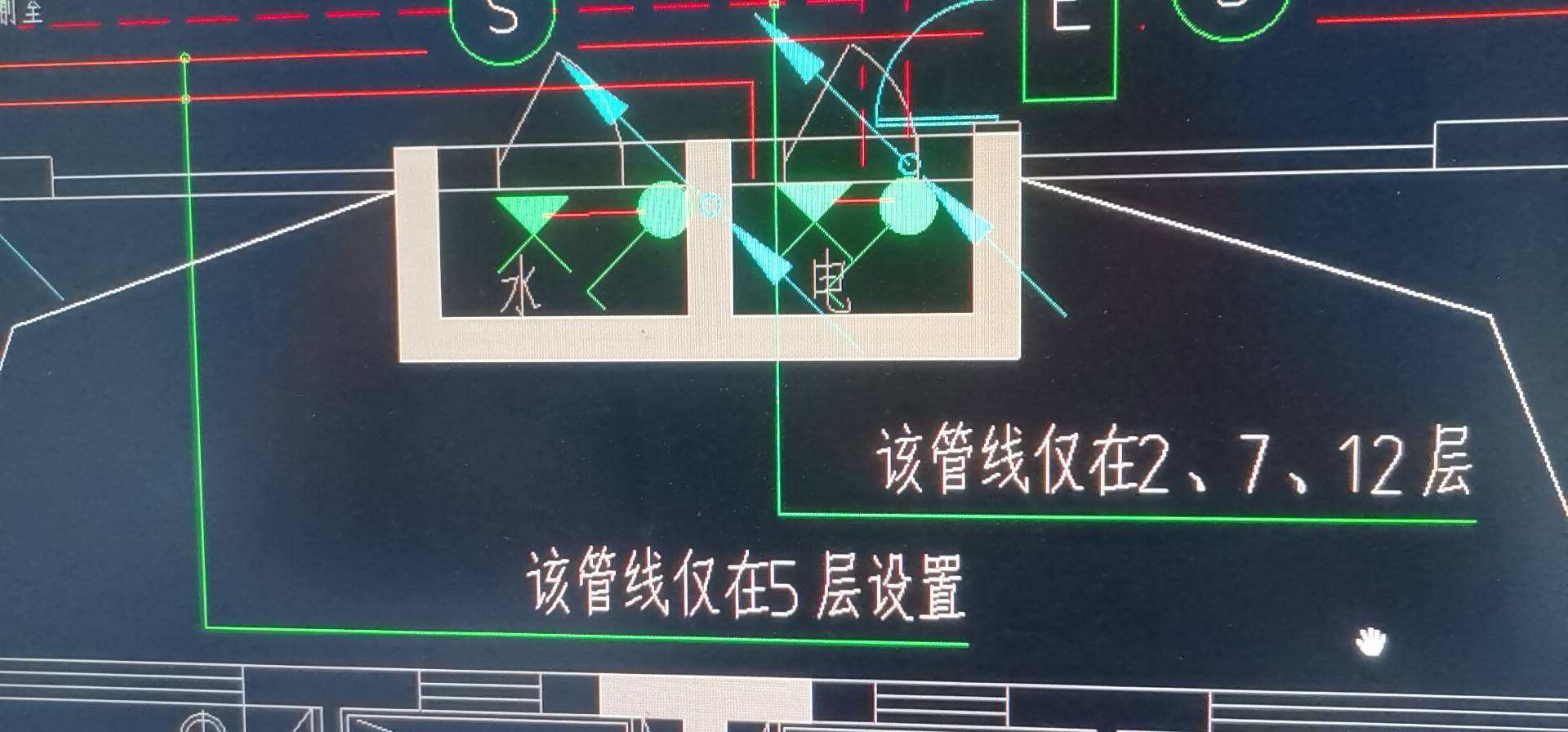

老师您好，楼层强电井每三层一个照明总箱，强电井只有大样图，，共有14层高，怎样识别电箱，怎样布置立管，谢谢

流星雨 追问

2022-05-14 09:10:07

流星雨 追问

2022-05-14 09:10:45

流星雨 追问

有大样图，楼层强电井没有电箱图例，怎么用设备提量，布置立管，谢谢

2022-05-14 09:13:48

启程张子宣 解答

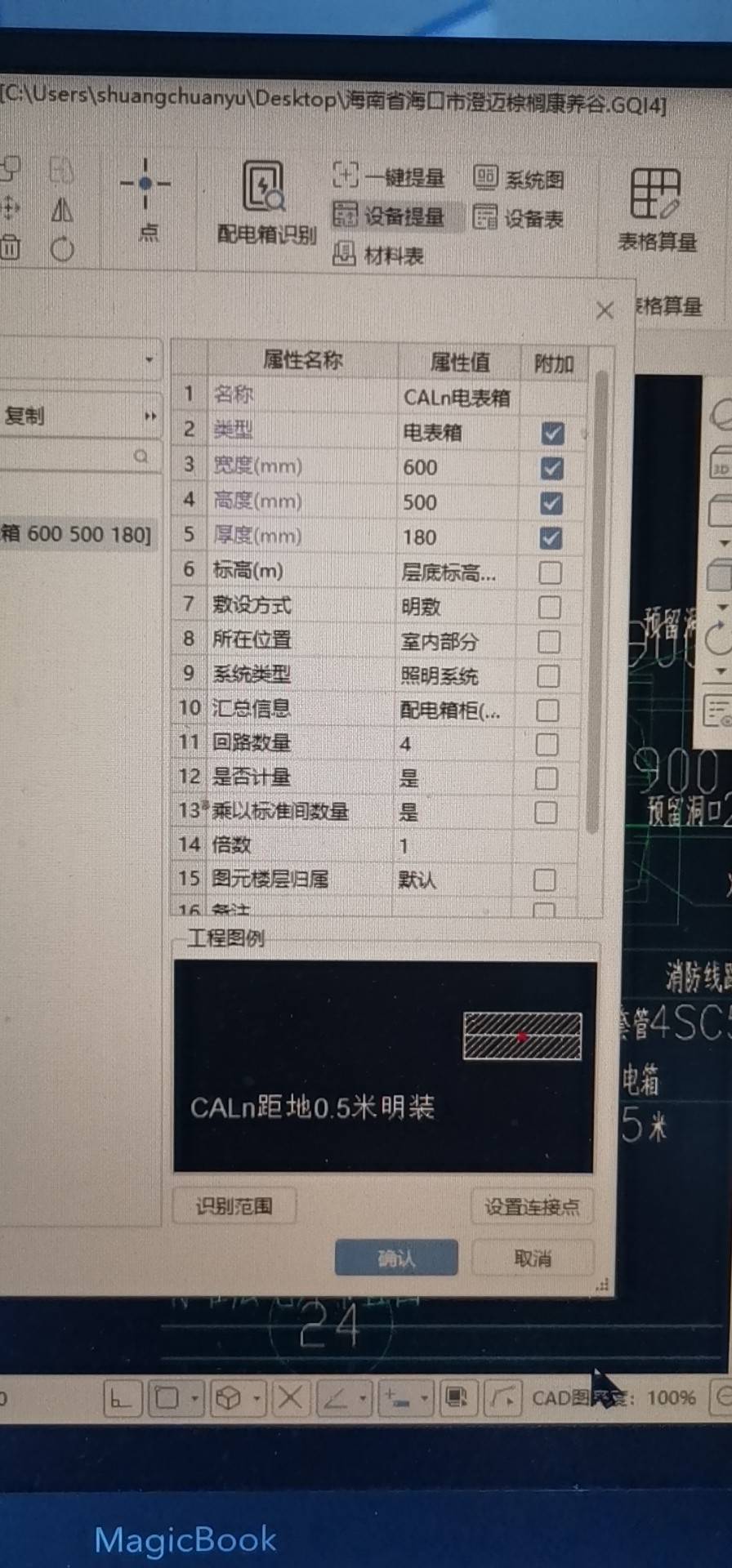

电箱的话说可以新建构建，进行设备体量，然后选择需要识别的楼层，勾选上有这个电箱的楼层就行了，布置立管的话，需要看一下系统图里边，每层配电总箱之间是串联还是并联了，串联的话意思是出来一根管，直接连接到最顶上的配电总想，并联的话是每一个配电总箱进线都需要从配电室出来。

2022-05-14 09:14:44

流星雨 追问

是并联

2022-05-14 09:15:55

启程张子宣 解答

看一下这两个箱子哪个是照明总箱，然后再平面图中进行点绘制吧那就

2022-05-14 09:17:43

流星雨 追问

想着图纸不规范，用手算量是不是好一点，还是电算还一点

2022-05-14 09:18:02

流星雨 追问

我试一下，谢谢，遇到不懂在请教您，谢谢

2022-05-14 09:22:20

启程张子宣 解答

好的，客气了同学，有不懂的直接问就行了

2022-05-14 09:23:11

流星雨 追问

2022-05-14 10:18:34

流星雨 追问

2022-05-14 10:18:54

流星雨 追问

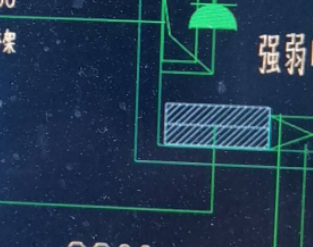

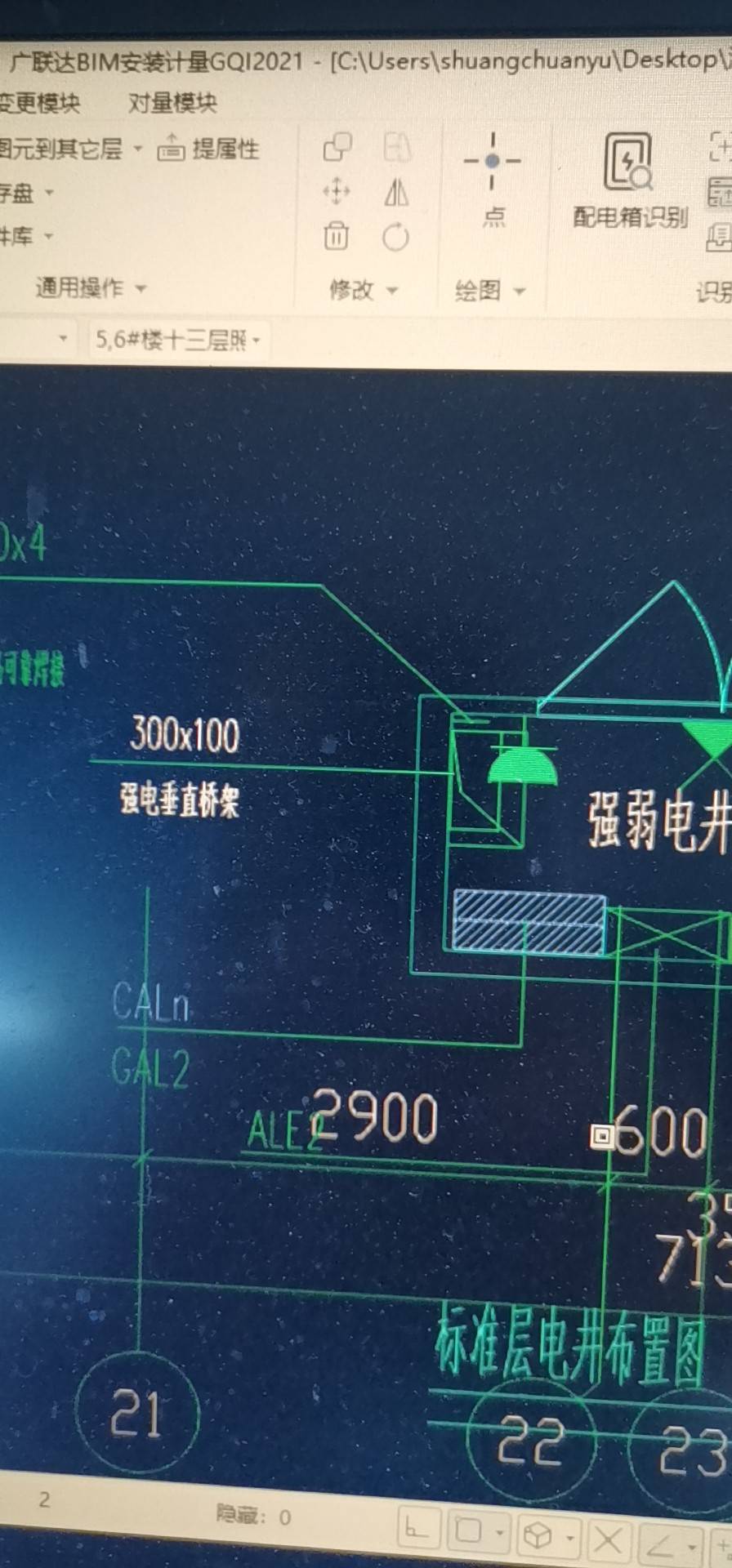

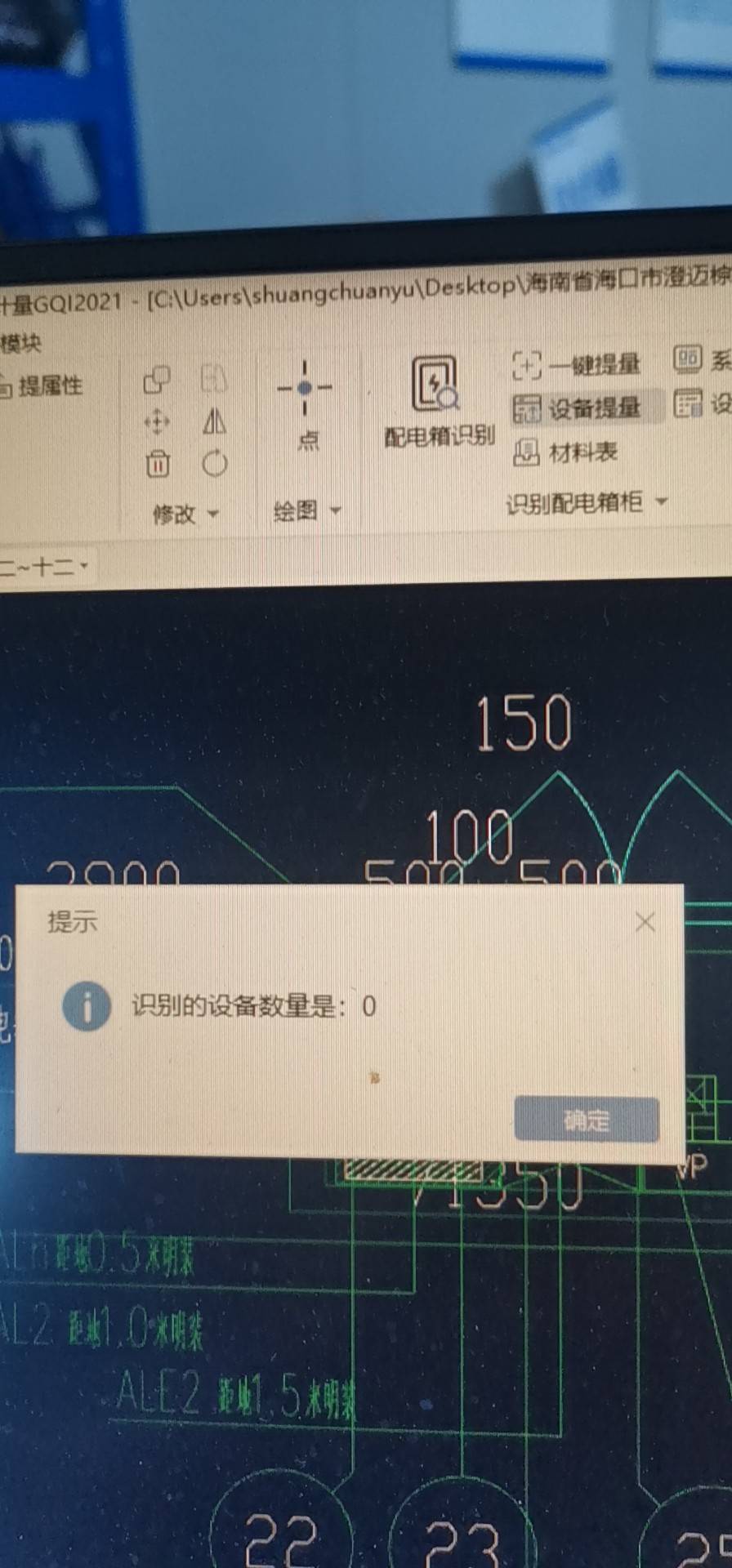

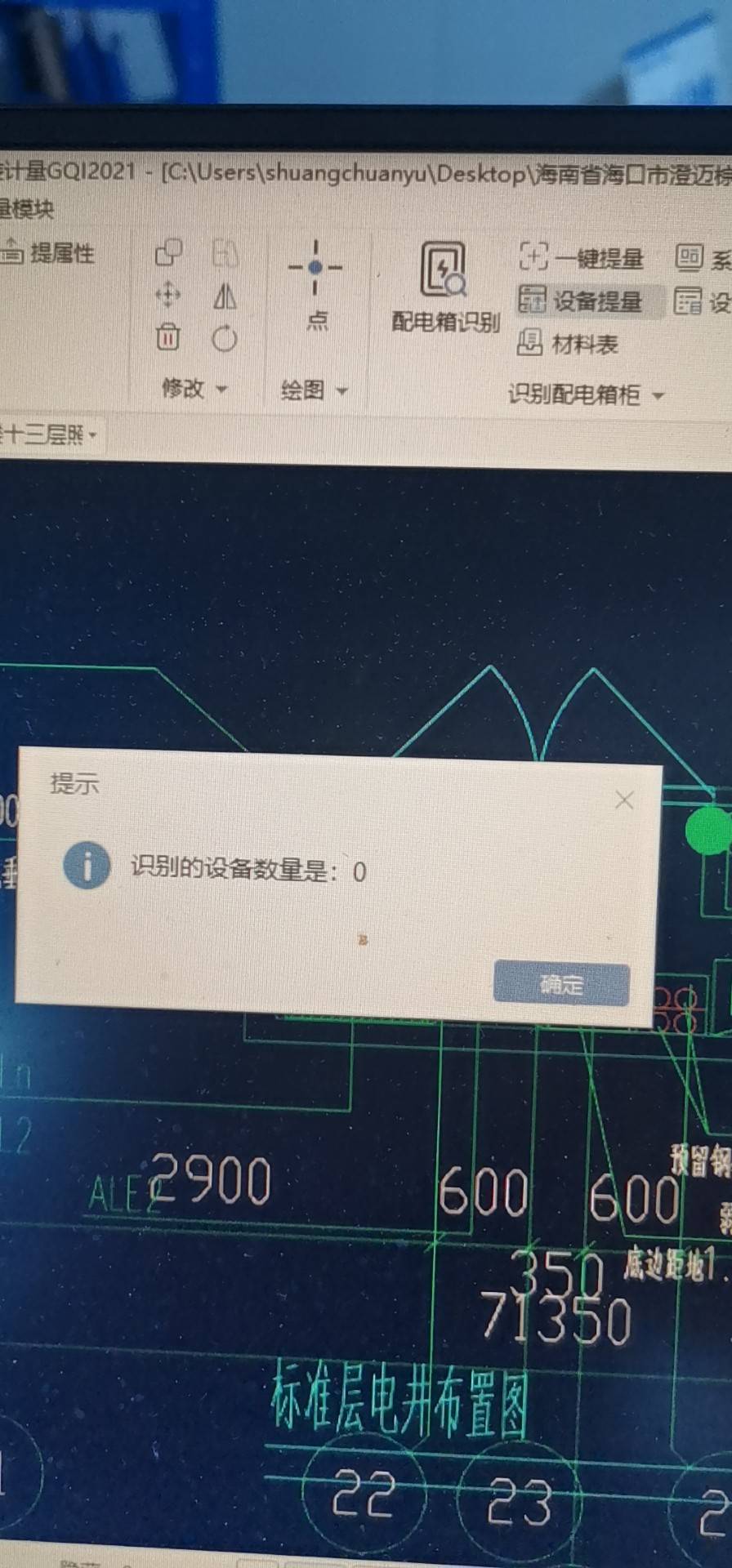

老师电箱识别不出来

2022-05-14 10:19:32

启程张子宣 解答

你把文字去掉在识别一下呢？

2022-05-14 10:20:12

流星雨 追问

怎么取消啊，我不会

2022-05-14 10:21:11

启程张子宣 解答

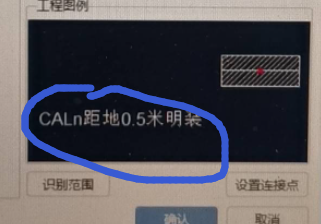

如果是你新建的构建的构件已经识别上了这个图例，那建议把这个构件删除，重新识别一下。这注意进行设备体提量之后不要吧这个配电箱跟他下边的文字识别上，只识别电箱即可

2022-05-14 10:24:25

流星雨 追问

2022-05-14 11:13:20

流星雨 追问

2022-05-14 11:13:45

启程张子宣 解答

你这个不是已经识别上了吗？你平面图如果没有选这个图例就不能用设备提量的，只能手动绘制

2022-05-14 11:15:06

流星雨 追问

平面图没有这个图例，采用点绘制吗

2022-05-14 11:17:19

启程张子宣 解答

是的同学

2022-05-14 11:17:27

流星雨 追问

点绘制好了，电箱数量怎么提取

2022-05-14 11:21:02

启程张子宣 解答

z慧姐点绘制就是它的数量了，你布置好了一层以后，点击复制图元到其他楼层，选择有这个电箱的楼层进行勾选就行了
