当前位置： 启程教育答疑解惑老师，我都建筑标高和结构标高查0.12，我楼层设置的对吗？

: 动态的毛衣

2022-05-10 16:59:49
工业建筑
159 浏览

老师，我都建筑标高和结构标高查0.12，我楼层设置的对吗？

老师，我都建筑标高和结构标高查0.12，我楼层设置的对吗？

老师，我都建筑标高和结构标高查0.12，我楼层设置的对吗？

启程答疑老师解答

: 启程梅倩专家

答题量 10769

这个图纸重新拍摄下

2022-05-10 17:01:31

: 追问

2022-05-10 17:03:41

: 追问

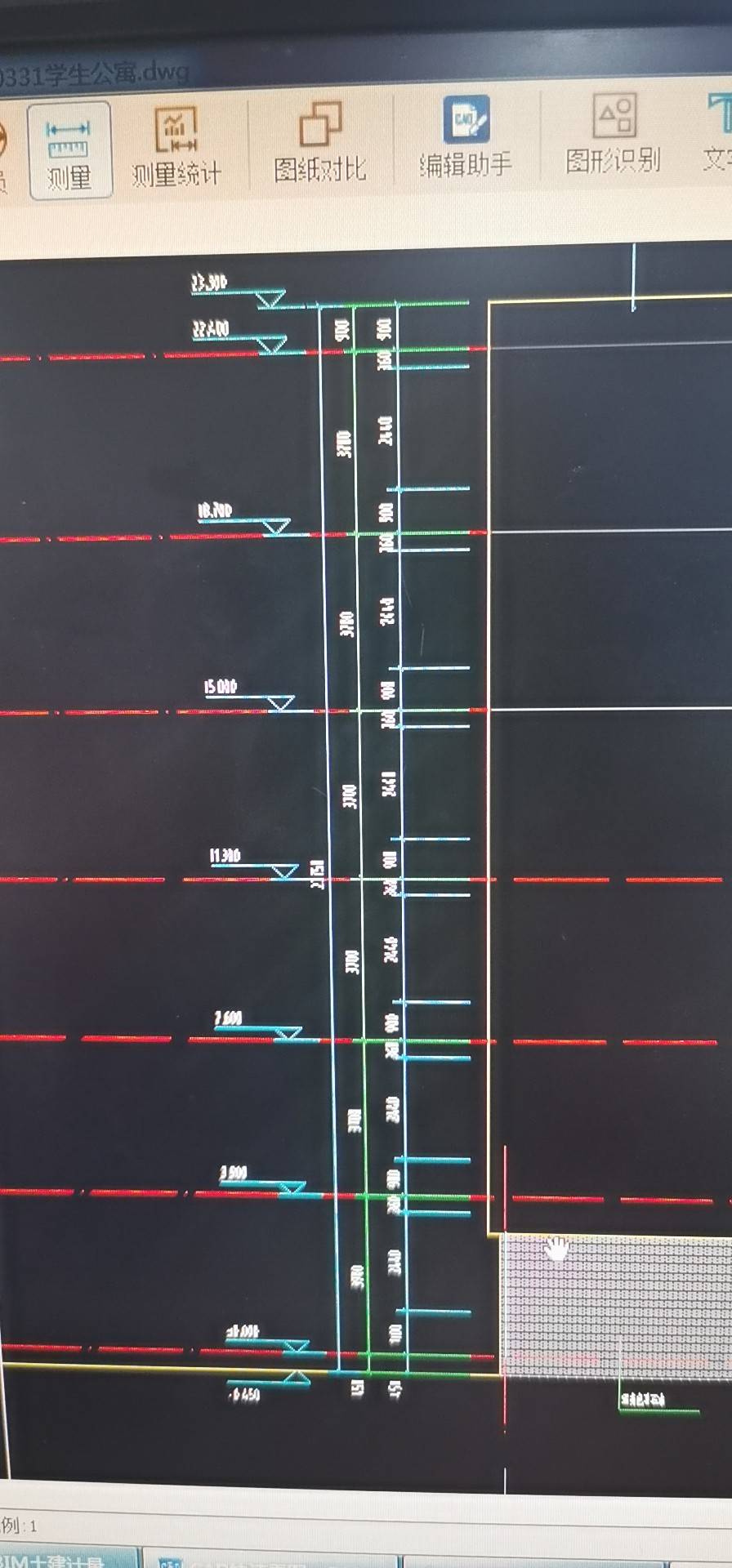

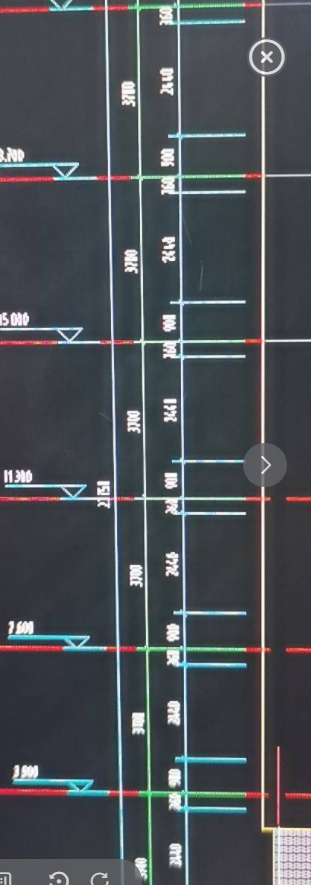

能看清吗

2022-05-10 17:03:48

: 解答

基础层的层高可以看下结构图纸基础的图纸是否有地下结构

2022-05-10 17:05:02

: 追问

没有，基础就是条形基础和梁的高度，下来就是这个立面图，-0.45

2022-05-10 17:08:07

: 解答

嗯嗯对的是这样设置

2022-05-10 17:11:13

: 追问

2022-05-10 17:14:48

: 追问

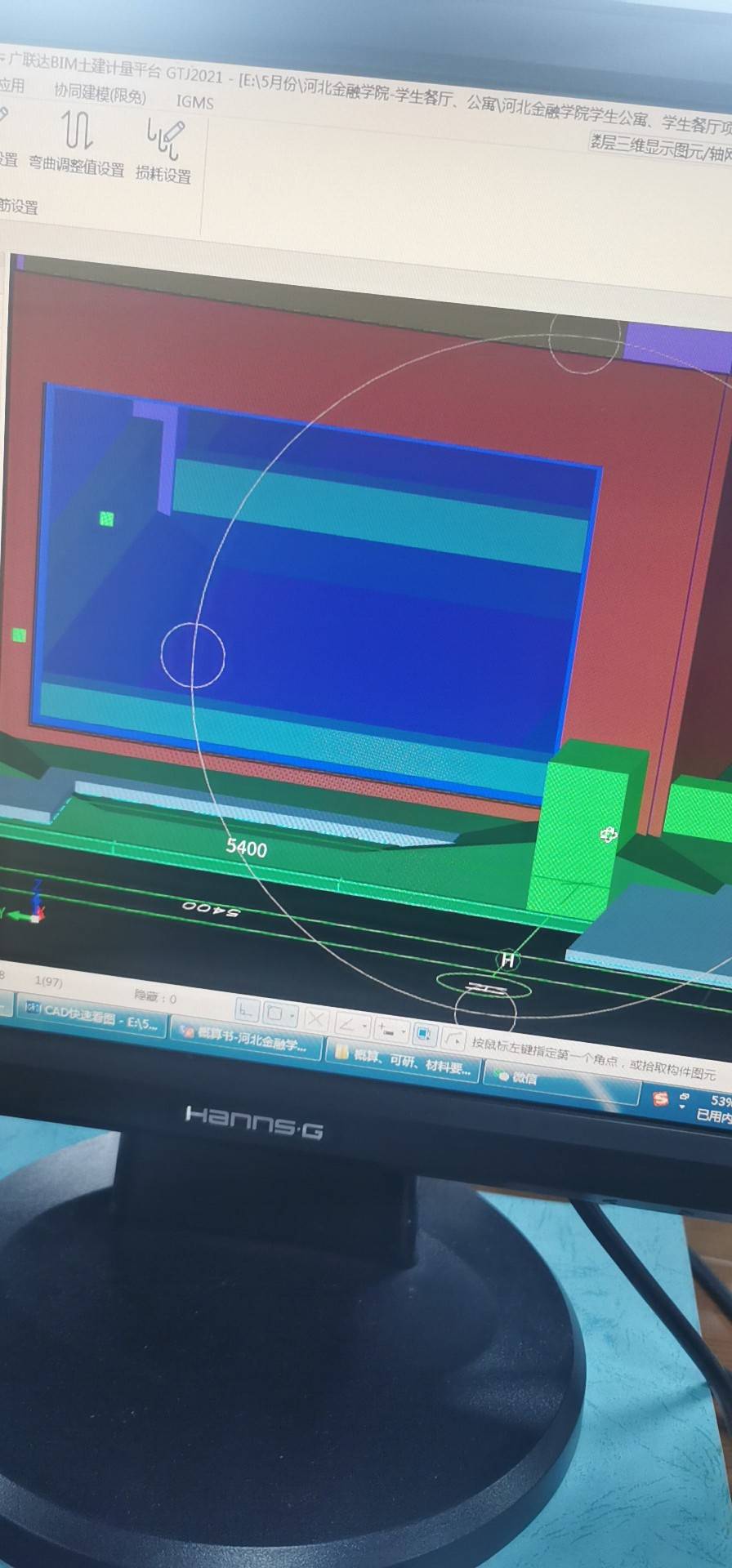

那为什么我基础的梁，条机在首层上面啊！

2022-05-10 17:15:31

: 追问

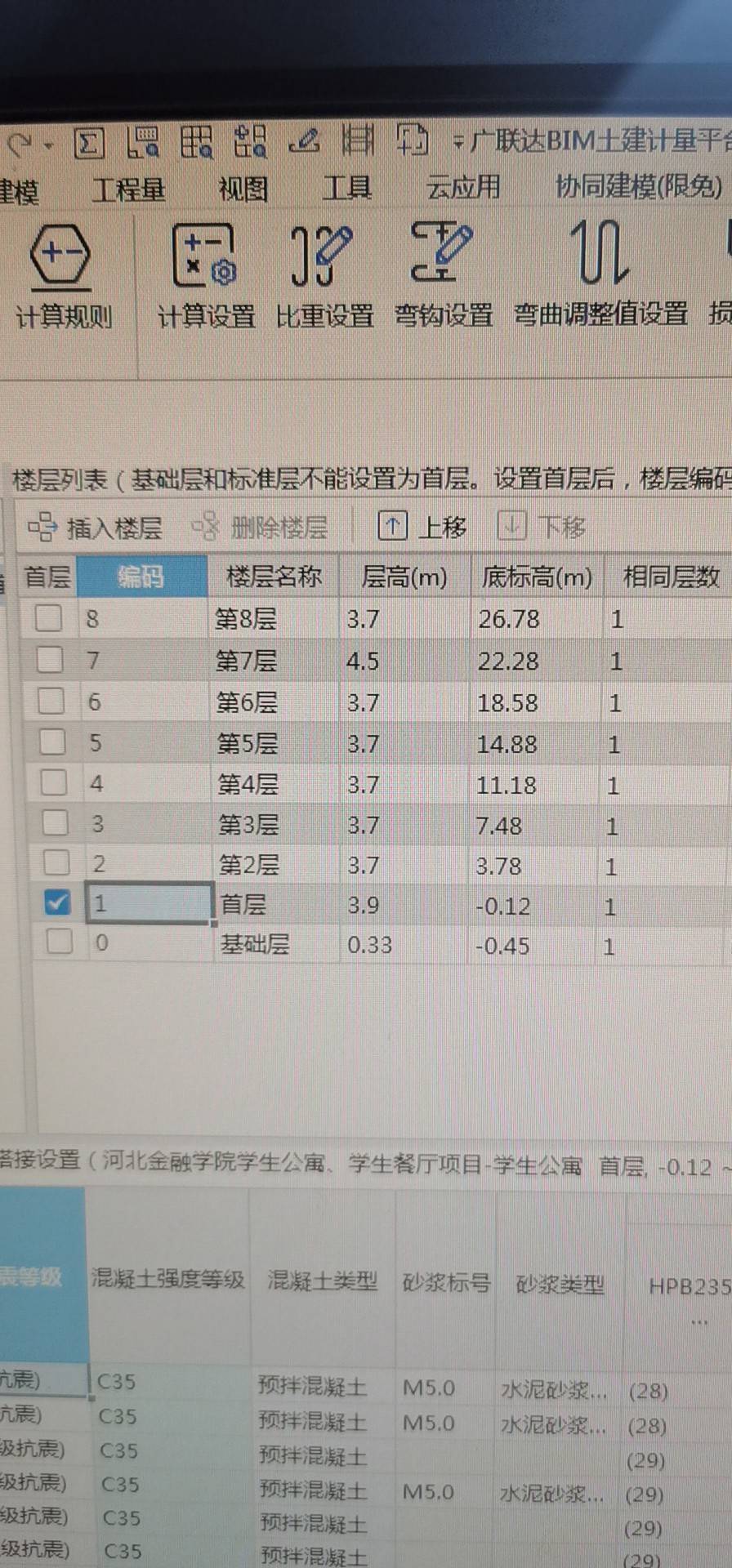

我地下最高的高度是1.3 我是不是应该设成

2022-05-10 17:20:11

: 追问

2022-05-10 17:20:20

: 追问

这样是不是就对了

2022-05-10 17:20:30

: 解答

按照图纸设置正确标高内容

2022-05-10 17:26:45

: 追问

条形基础土方怎么画，放坡系数怎么设置

2022-05-10 17:35:21

: 解答

若是条形基础、基础梁等线式图元一般用基槽土方开挖
基槽土方一般是给基础梁、条形基础等线式基础构件绘制的土方。
方法一：在基础梁、条形基础等线式基础构件界面或垫层图元界面，点击【生成土方】功能自动生成土方即可。
方法二：基槽土方界面点击新建---新建基槽土方构件---【属性列表】中输入对应参数---用直线/矩形/三点画弧/智能布置等方式进行布置即可。

2022-05-10 17:54:52
