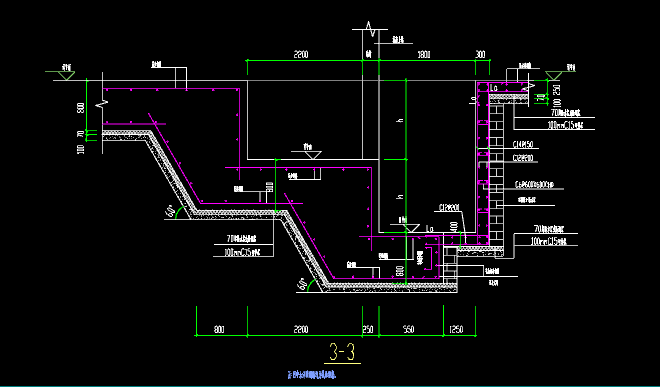

老师,这样子的集水坑咋画?

老师,这样子的集水坑咋画?老师,这样子的集水坑咋画?



启程答疑老师解答

启程张宸 专家

答题量 10301

按照筏板绘制

注:设置筏板变截面必须同时满足两点:①俯视状态两块筏板之间没有缝隙;②两块相邻筏板必须存在高差。

方法:在筏板基础界面---点击“建模”中的【设置变截面】功能---鼠标左键选中两块筏板---鼠标右键弹出筏板变截面定义窗口---输入变截面尺寸和角度---点击确定即可。如图:


2022-05-10 14:53:46

追问

老师,这样子的集水坑咋画?

2022-05-10 15:00:56

追问

那这个呢?他一个集水坑,左右筏板顶标高一样,底标高不一样

2022-05-10 15:01:54

解答

板分左右两部分,厚度不一样。

方法一:新建两块板/筏板构件,修改属性列表中的厚度顶标高/底标高,再分别绘制即可。

方法二:若板/筏板已绘制,再新建一个板/筏板构件名称,设置好板厚,然后选中已绘制的板/筏板图元,鼠标右键分割,分割后选中某一块板/筏板,鼠标右键【修改图元名称】选择新建的构件名称即可。

2022-05-10 15:16:51

追问

这是要画集水坑呢!

2022-05-10 15:18:09

追问

不是画筏板呢,筏板我会画!

2022-05-10 15:18:34

解答

软件中暂时不能直接定义垂直剖面的异形集水坑,建议用异形墙或其他异形构件代替绘制,若依然无法处理时,建议在【表格输入/表格算量】中处理。

2022-05-10 15:29:07

追问

老师,这样子的集水坑咋画?

2022-05-10 16:13:51

追问

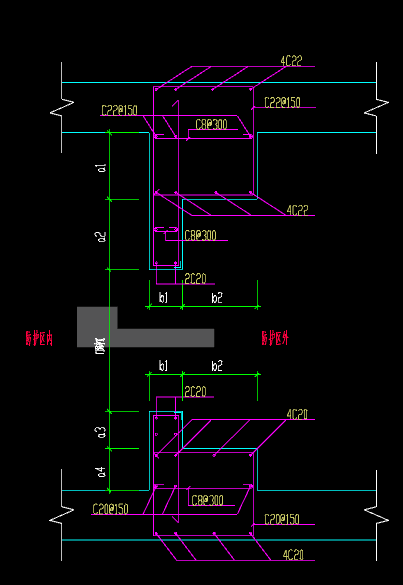

老师,这是人防门框墙的左右边刨面,最上面那个4C22和最下面的4C20需要布置吗?

2022-05-10 16:15:25

解答

需要布置上

2022-05-10 16:22:21

追问

老师,这样子的集水坑咋画?

2022-05-10 16:35:45

追问

老师,你看我这个悬板活门能不能用左下角第一个形式的画,他的方向跟我图上给的是反的,这样有影响吗?

2022-05-10 16:37:21

解答

可以  可以绘制的时候镜像处理

2022-05-10 16:43:56

追问

老师,这样子的集水坑咋画?

2022-05-10 17:22:06

追问

这种他写的同墙体筋的还需要设置吗?

2022-05-10 17:22:39

解答

需要设置下

2022-05-10 17:47:12
