人防车库筏板的问题

人防车库筏板的问题

我这个伐板类别怎么还有个有梁式选什么 21GTJ没有这一选项吧

启程答疑老师解答

: 启程房析君专家向他提问

答题量 21026

可以根据定额或者形式进行选择，当然一般这个都是默认就行，

从外形上区别：

独立基础(或承台)之间的有梁与筏板连在一起的都称有梁式筏板基础，基础梁与筏板截面一般高为暗梁式筏板基础；

直接由板在独立基础(或承台)承重的为无梁式筏板基础。

一般无梁式筏基截面较大，板上下配筋也大，有梁式筏基筏板截面较小，梁截面较大，筏板不为主要承重构件，筏板起止水效果。
按定额说明区别：

满堂基础底面向下加深的梁或承台，应该按无梁式满堂基础计算；满堂基础顶面仅局部设梁的(主轴线设梁不足1/3者)，不能视为有梁式满堂基础应执行无梁式满堂基础子目。该部分梁按基础梁计算；

当满堂基础顶面仅局部设梁的，主轴线设梁大于等于1/3者，才能按有梁式满堂基础计算的。

2022-05-09 21:27:34

: 里侠追问

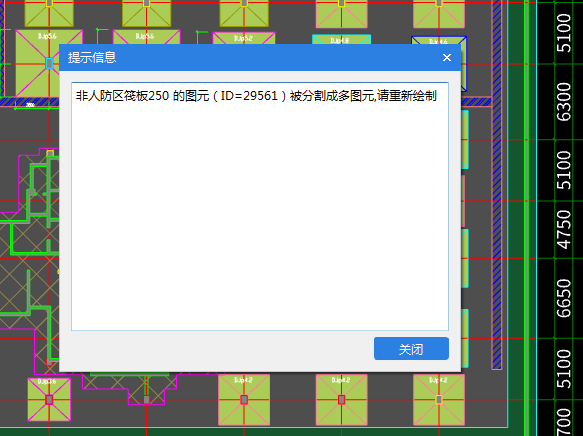

这是什么情况

2022-05-09 21:31:38

: 启程房析君解答

原因：布置范围内已经有板，所以会出现不能分割多个图元的提示。
方法一：按F5合法性检查，若提示板有重叠，双击定位后检查标高及位置。若提示有碎板，点击【是】清除碎板。
方法二：先按F3批量选择板或拉框选择板，然后鼠标左键点选能看见的板，选择完了之后，如果还有板图元看不见，说明就是碎图元，右键删除重新绘制板即可。
方法三：点击建模---通用操作后面的倒三角--查找图元---输入ID号码点击查找，可以找到是和那个板重叠布置。

2022-05-09 21:33:39

: 里侠追问

布置非人防的时候布不上,另外老师课是你主讲的多选一下我提的问题

2022-05-09 21:33:52

: 里侠追问

之前我有好几个问题有异义现在都不知道该从哪说了

2022-05-09 21:34:21

: 启程房析君解答

你先图元查找看看这个，应该能查到之前分割的小块板，给他删除掉再重新绘制就行

2022-05-09 21:35:26

: 里侠追问

方法二:先按F3批量选择板或拉框选择板,然后鼠标左键点选能看见的板,选择完了之后,如果还有板图元看不见,说明就是碎图元,右键删除重新绘制板即可。

这个方法二再解释一下

2022-05-09 21:37:44

: 里侠追问

没有图元图园就是这个没有给你绘制成功的板

2022-05-09 21:38:20

: 启程房析君解答

就是框选这里，看看能不能选中那个多出来的板，然后给他删掉就行

2022-05-09 21:38:41

: 里侠追问

就这三个我都画不上非人防的伐板我已把人防伐板隐藏了

2022-05-09 21:46:36

: 里侠追问

这是按你说的左健

2022-05-09 21:47:32

: 启程房析君解答

那可能是你人防筏板绘制的不标准，这个用的矩形绘制就提示重复了，所以你可能要把人防那个删了重新绘制，绘制的时候金兰显示这图纸放大去绘制，小图纸看着很有可能绘制错了

2022-05-09 21:48:53

: 里侠追问

不是自动分割的吗怎么还能重复

2022-05-09 21:51:46

: 启程房析君解答

你别用自动分割，手动分割一下试试看，看看会不会还提示这个，如果还提示这个就证明你这里可能板画多了

2022-05-09 21:53:58

: 里侠追问

我把500的FB1去掉了然后用大套小可以画上,现在能确定是哪的原因了吗

2022-05-09 21:54:44

: 里侠追问

我没用自动分割我说的分割不是套完画自己就分了吗

2022-05-09 21:55:57

: 启程房析君解答

你删了500的筏板可以画上了，那就是500的筏板和大的板有位置绘制重复了，你用画线再绘制一下500的筏板试试看，应该就没有问题了

2022-05-09 21:57:19

: 里侠追问

我大概是明白了应该是500的问题好吧

谢谢你老师果然是项目负责人啊到底是专业啊

2022-05-09 22:07:15

: 启程房析君解答

哈哈哈，不敢当，不敢当，应该的，明白就行

2022-05-09 22:07:49
