钢结构里面布置了窗框和门框但是檩条不会自己断开,怎么设置

钢结构里面布置了窗框和门框但是檩条不会自己断开,怎么设置


启程答疑老师解答

启程王主任 专家 向他提问

答题量 14327

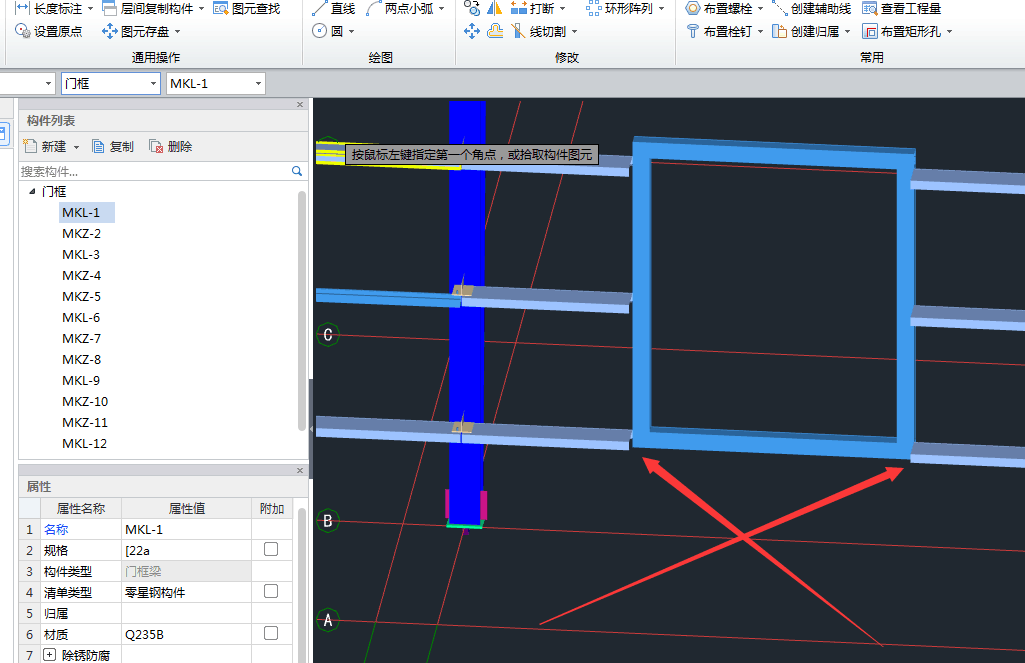

场景一:如果是先布置的檩条,之后再布置门框/窗框。

方法:软件会自动考虑其扣减关系。如图:

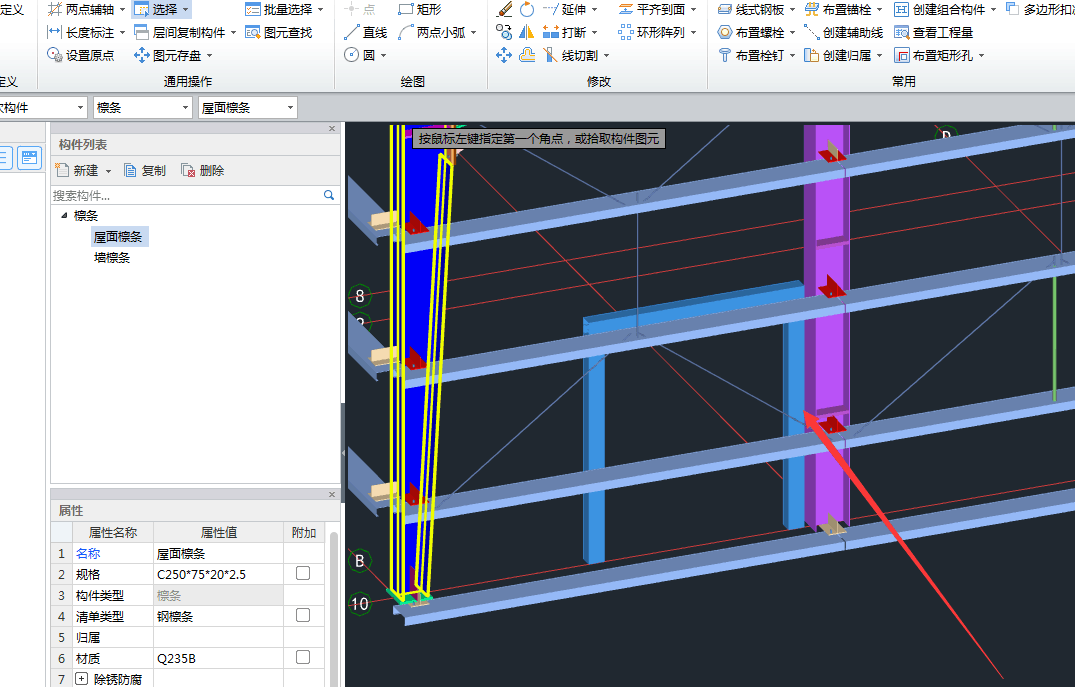

场景二:如果是先布置的门框/窗框,后布置的檩条。

方法:软件则是不会考虑其扣减关系的。如图:



2022-04-26 15:43:45

灰黄的石油 追问

我就是先布置的檩条后布置门窗洞,但是画上去没反应

2022-04-26 15:44:46

启程王主任 解答

你的门窗框是不是不和檩条在一个平面啊

2022-04-26 15:50:33

灰黄的石油 追问

怎么设置在一个平面呢

2022-04-26 15:51:15

启程王主任 解答

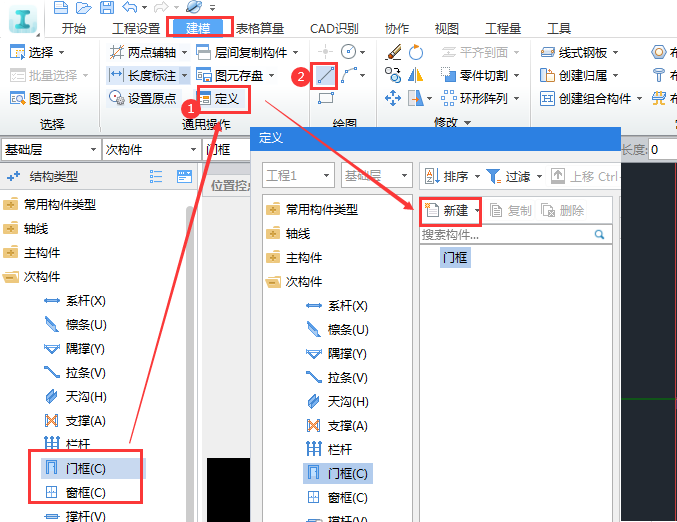

方法一:在【建模】/【绘制】界面的次构件文件夹下,门框/窗框新建窗框柱和窗框梁,在软件中用线式布置进行绘制。如图:

钢结构里面布置了窗框和门框但是檩条不会自己断开,怎么设置


方法二:用参数化布置功能布置。

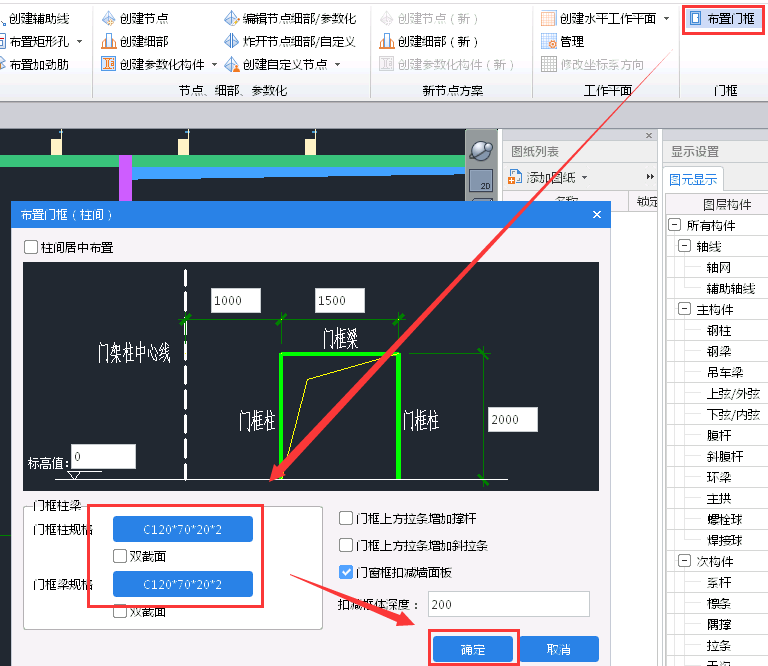

步骤一:在门框/窗框构件下,点击右上角的【布置门框】/【布置窗框】功能,选择布置门/窗框的平面,按鼠标左键选择需要布置的平面

步骤二:弹出布置门/窗框窗体---输入要布置门/窗框的标高值---设置门/窗框尺寸---点击确定---选择需要布置的表面(此处选择不同的布置平面可多次布置)---右键确定即可。门/窗框柱和门/窗框梁会通过布置窗框功能反建出来,可在构件列表中显示。如图:

钢结构里面布置了窗框和门框但是檩条不会自己断开,怎么设置

备注:

1.门/窗框梁、门/窗框柱布置门/窗框功能只支持C 型、工字钢、热轧 H 型钢、角钢、槽钢、焊接 H 型钢、箱型截面的型钢,其他截面的型钢只能用线式绘制)门/窗框梁宽度

2.门/窗框是可以扣减相交的墙板、檩条、拉条和撑杆的,与其他构件不会发生扣减关系。

上边有两种方法,你参考一下

2022-04-26 15:57:56

灰黄的石油 追问

好的

2022-04-26 15:58:39

启程王主任 解答

嗯嗯

2022-04-26 16:01:18
