问题1:

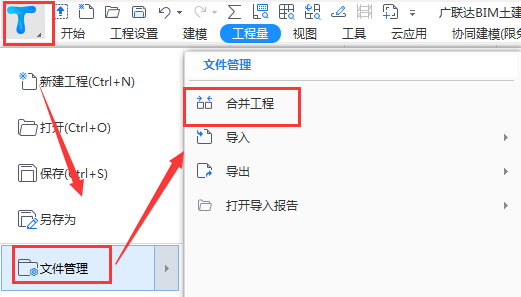

步骤一:点击工程左上角【大T】---点击【合并工程】/新版本点击大“T”下的【文件管理】---【合并工程】---选择需要合并的工程(两个工程清单定额规则必须相同,版本相同,否则无法合并),选择需要合并的构件范围、定位方式和楼层以及构件名称,确认完毕后点击“下一步”即可。如图:

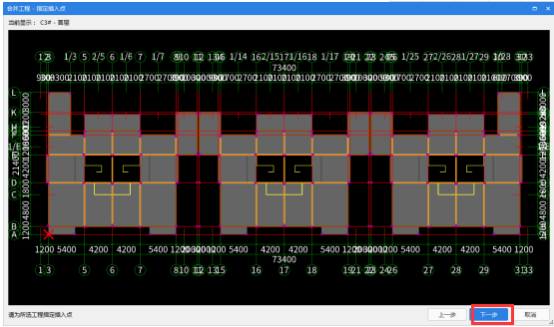

步骤二:如果定位方式是自动,软件按照默认原点进行合并,直接点击下一步即可。若定位方式选择的是手动,需要鼠标左键在绘图界面点击红色“X”指定插入点,接着再点击下一步。如图:

步骤三:进入“合并工程层高”匹配窗体,选择合并到同一区域(也支持反建单项工程),合并后点击“下一步”。

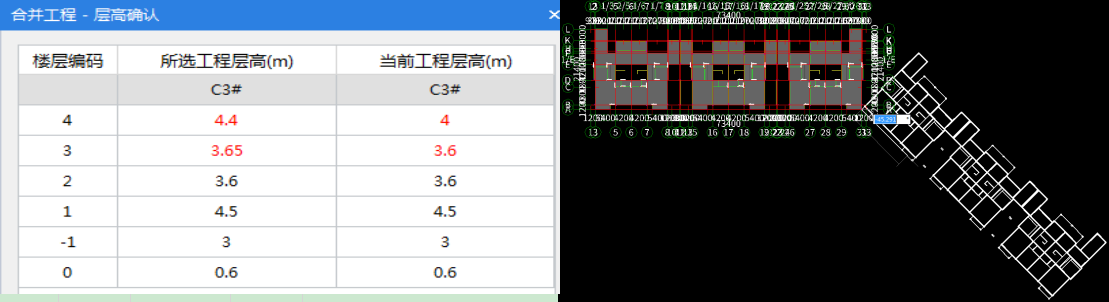

当合并到同一个区域的工程中,楼层层高不同时, 会出现层高确认窗口,根据实际工程,选择是按照“当前工程层高”合并还是“所选工程层高”合并,点击“下一步”。在绘图区中,鼠标右侧会显示出需合并工程的线框图,此时可以将该工程点击到任意位置来进行合并,包括输入角度、位置偏移等。如图:

备注:20.0以前版本合并工程:支持单区域工程整楼的合并,不支持选择楼层构件类型,且合并时只可按照当前楼层层高合并;若有设置多个单项工程,只能利用图元存盘+跨图层选择+图元过滤这三个功能组合,一层一层的存盘和提取。
问题2:
步骤一:点击工程设置---楼层设置---在单项工程列表下方点击“添加”即可添加对应的单项工程,根据实际工程切换对应的单项工程修改对应的楼层/锚固/搭接等信息即可。如图:

步骤二:设置好【单项工程】后,在绘图界面切换到对应的单项工程中绘制图元即可。如图:

备注:相当于土建GCL2013中的设置区域,不同单项工程中绘制的图元汇总计算时会相互考虑锚固及扣减,工程量可以在报表中设置报表范围,分别查看不同单项工程的工程量。
