这么把卫生间大样图导进来，算量然后在移动到平面图纸去

我现在是图纸已经定位 分割好了了,只能在模型中设别,而且只能处在首层,现在在只有在模型中设别好的,这么移动到三层上去

在模型界面是不能进行绘制的，必须在相应的楼层上绘制

我的意思是说,大样图纸到底在什么界面上设别,大样图纸不能分割定位的,只能在模型中做,有没有什么办法在平面图纸中做

那这么样把大样图弄到楼层上去呢

有什么办法把打样图纸弄到相应的楼层上去

大样图/系统图分割到哪一层都可以，就按照其他图纸的定位分割方式操作即可，识别后可以将大样图上的图元移动在平面图纸上或复制到其它层，一般情况下建议将图纸分割到首层。

这么设置比例

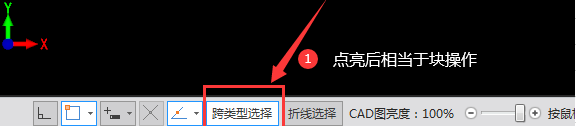

步骤一：点击【设置比例】功能，左键框选需要设置比例的图纸右键确定。如图：

步骤二：左键在图纸上测量一段cad线右键，在窗口中输入该段cad线实际尺寸即可。

备注：软件中测量的单位是毫米，注意单位换算，例如：图纸上的是1米，设置比例时输入1000mm即可。

比例这么设置

比例这么设置

步骤一：点击【设置比例】功能，左键框选需要设置比例的图纸右键确定。如图：

步骤二：左键在图纸上测量一段cad线右键，在窗口中输入该段cad线实际尺寸即可。

备注：软件中测量的单位是毫米，注意单位换算，例如：图纸上的是1米，设置比例时输入1000mm即可。

2栋楼一样的图纸,我在设别其中一栋的电气图纸中灯具属性能不能从另外一栋已经设别好的灯具中导进来,

这么导进已有属性的灯具

已经设置好属性的在属性列表那里就是有的，直接使用就可以了

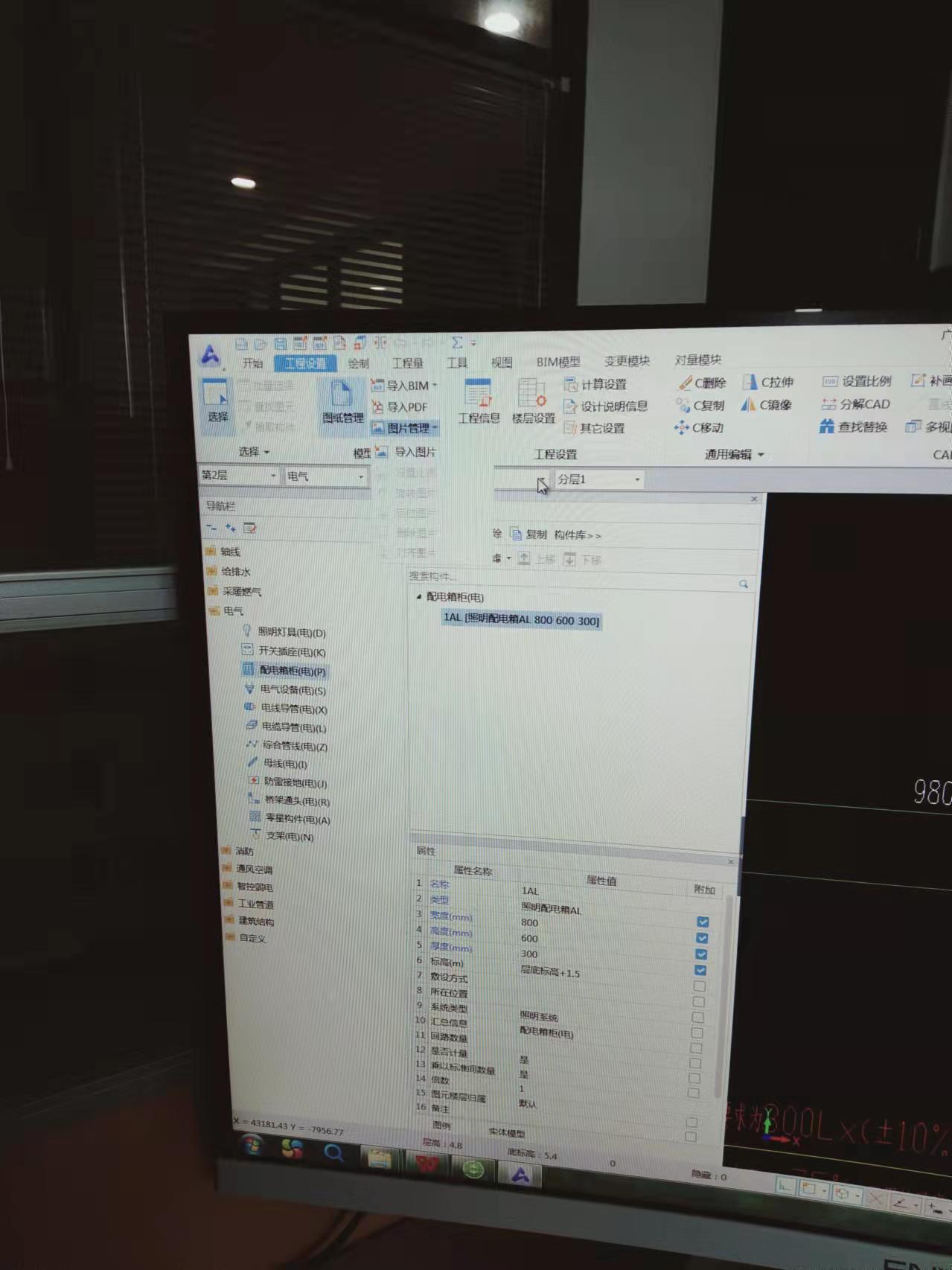

为什么我的软件中设置比例是灰色的不好用呀

你没有明白我的意思,我是说,我已经算好了一栋楼的图纸,现在新建了一个项目,和原来的算好的灯具属性一样的,我怎么在新建的项目中把原来算好的灯具属性导过来,省的在重新新建了。

你这个软件应该是之前的版本，但是操作是一样的。灯具属性复制：点击【构件存盘】功能先将构件属性保存出去，然后打开另一个工程，点击【构件提取】功能将保存出去的构件提取进来即可。

构件存盘,在什么地方,我没有找到。还有采用桥架连接2只跨层配电箱,电缆这么设别。

点击【构件存盘】功能，在窗口中勾选需要存盘的构件点击确定，选择存盘的路径，确定即可。如图：

         可以使用桥架配线功能

桥架连接跨层配电箱电缆怎么计算

这个标高直接用绝对值去标注属性，跟普通立管一样计算就可以
