原因一:标高中有汉字或后边钢筋列中的钢筋格式不对。
方法:将表格中标高改为数字的,钢筋信息修改正确以后再识别即可。如图:

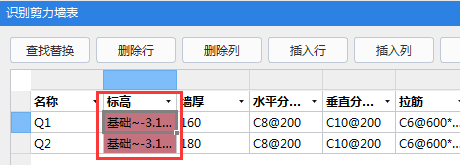

原因二:图纸中构件名称、标高等属性信息存在一样的情况。
方法:若图纸中的构件名称、标高等属性信息有误,将信息修改正确,再识别即可。如图:

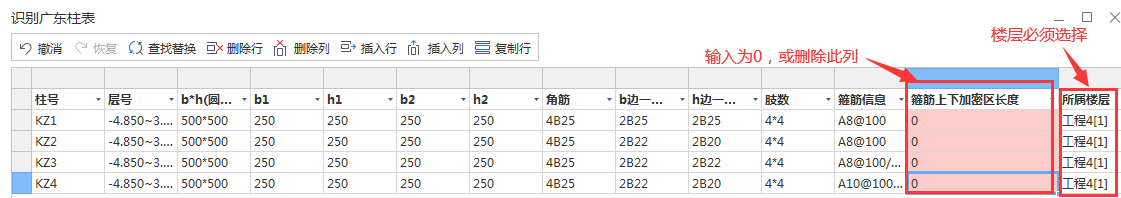

原因三:箍筋上下加密区长度显示红色列没有输入对应信息。
方法:对照图纸进行检查看此项是否有说明,若有说明,结合软件支持的格式正确填写即可;若图纸上未明确说明,直接设置为0或删除此列即可,若是识别的广东柱表,其中楼层列不可删除。如图:

原因四:柱表既有全部纵筋,也有角筋和边筋导致。
方法:根据工程要求,将全部纵筋或者角筋和边筋信息删除后,再识别即可。如图:

备注:1.标高信息中显示基础时,修改为基础顶/基础底/具体数值,比如基础底标高是-5,直接在标高一列中输入数字-5~-3.1即可。
2.信息在英文状态下输入。
