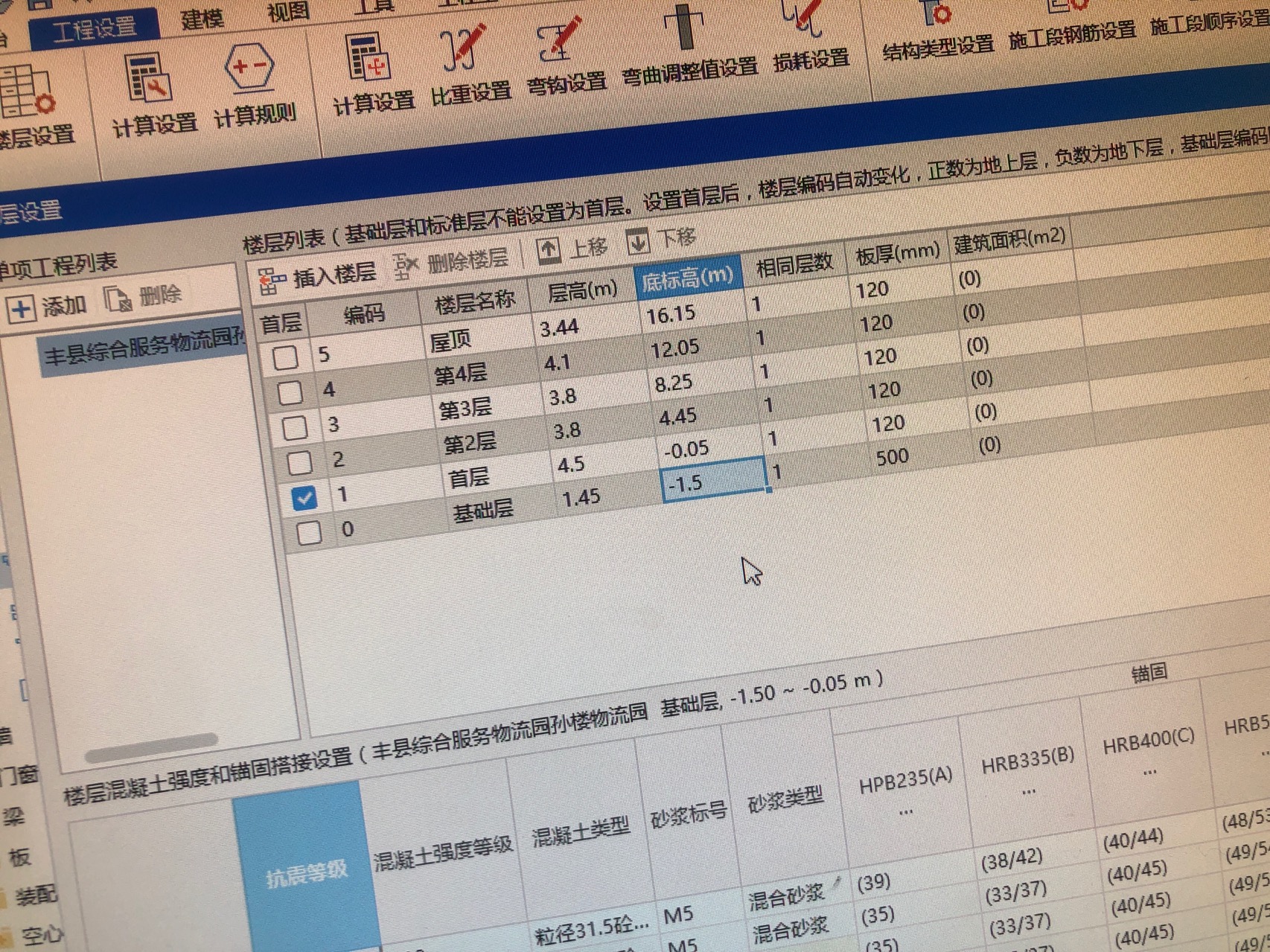

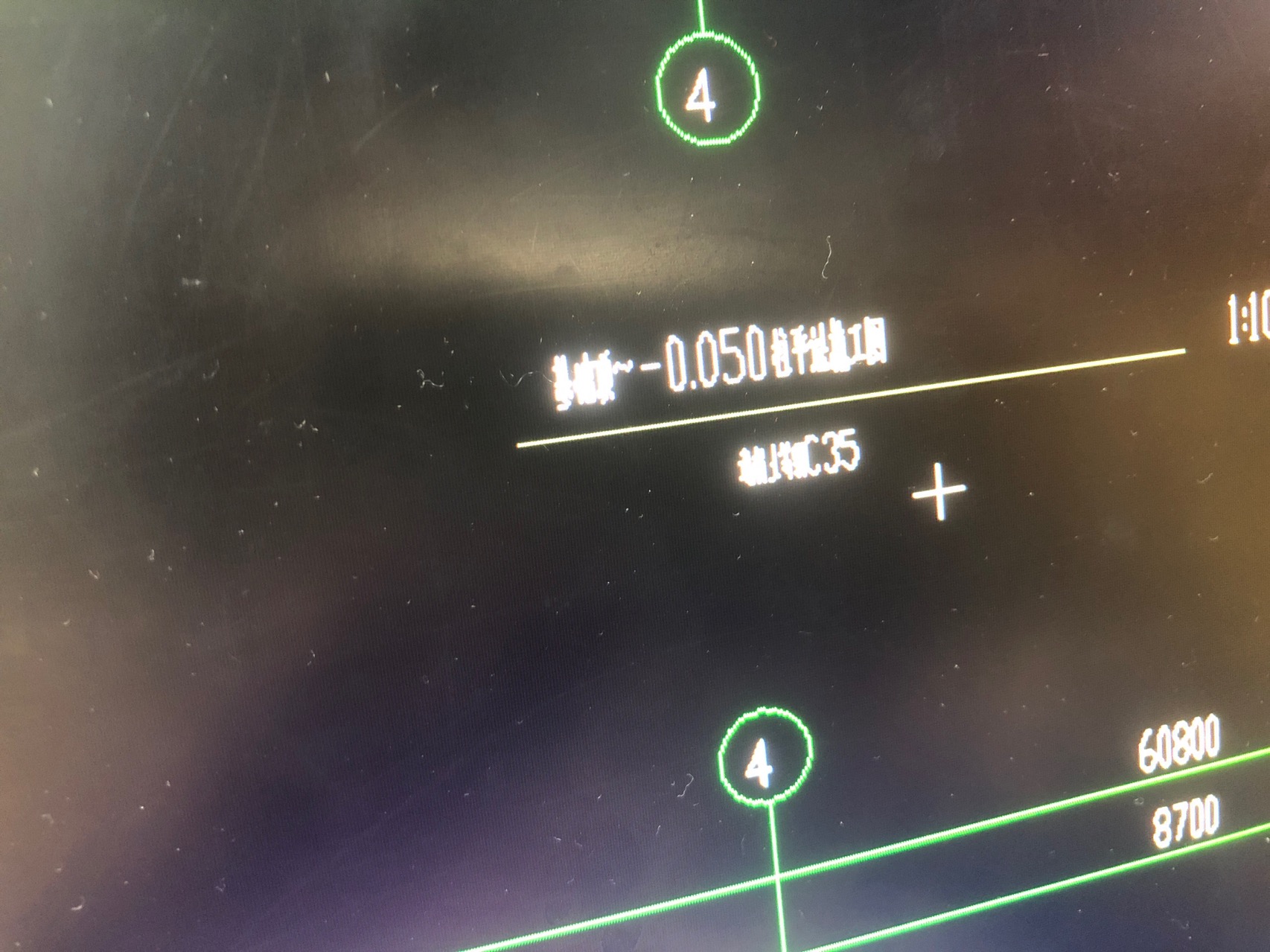

这个图基础顶到负0.05是基础层，还是基础层到一层的柱zi

王洁 追问

像这种层高如何一眼看出来，是基础层，有没有看图技巧

2022-01-26 16:41:11

启程何梦莹 解答

一般-0.05这个高度就是室外地坪 室外地坪再往下就是基础层了

2022-01-26 16:43:12

王洁 追问

像看层高多高多高，有没有看图的技巧

2022-01-26 16:45:46

启程何梦莹 解答

层高一般是在建筑立面图里有标注 或者是楼层表里

2022-01-26 16:51:22

王洁 追问

这个都没找到

2022-01-26 16:55:15

启程何梦莹 解答

没有建筑立面图吗？

2022-01-26 16:56:02

王洁 追问

2022-01-26 17:01:57

王洁 追问

2022-01-26 17:02:08

王洁 追问

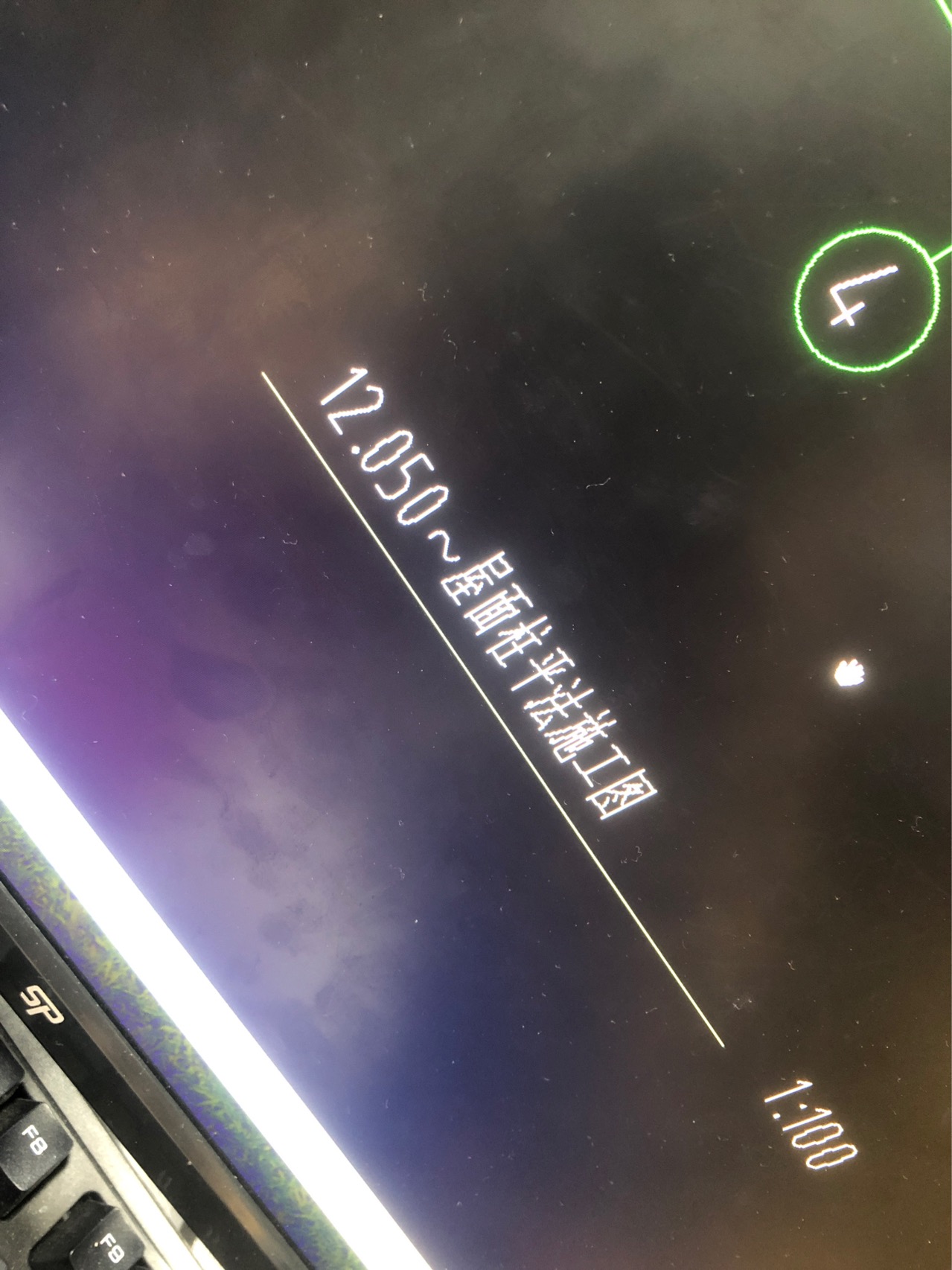

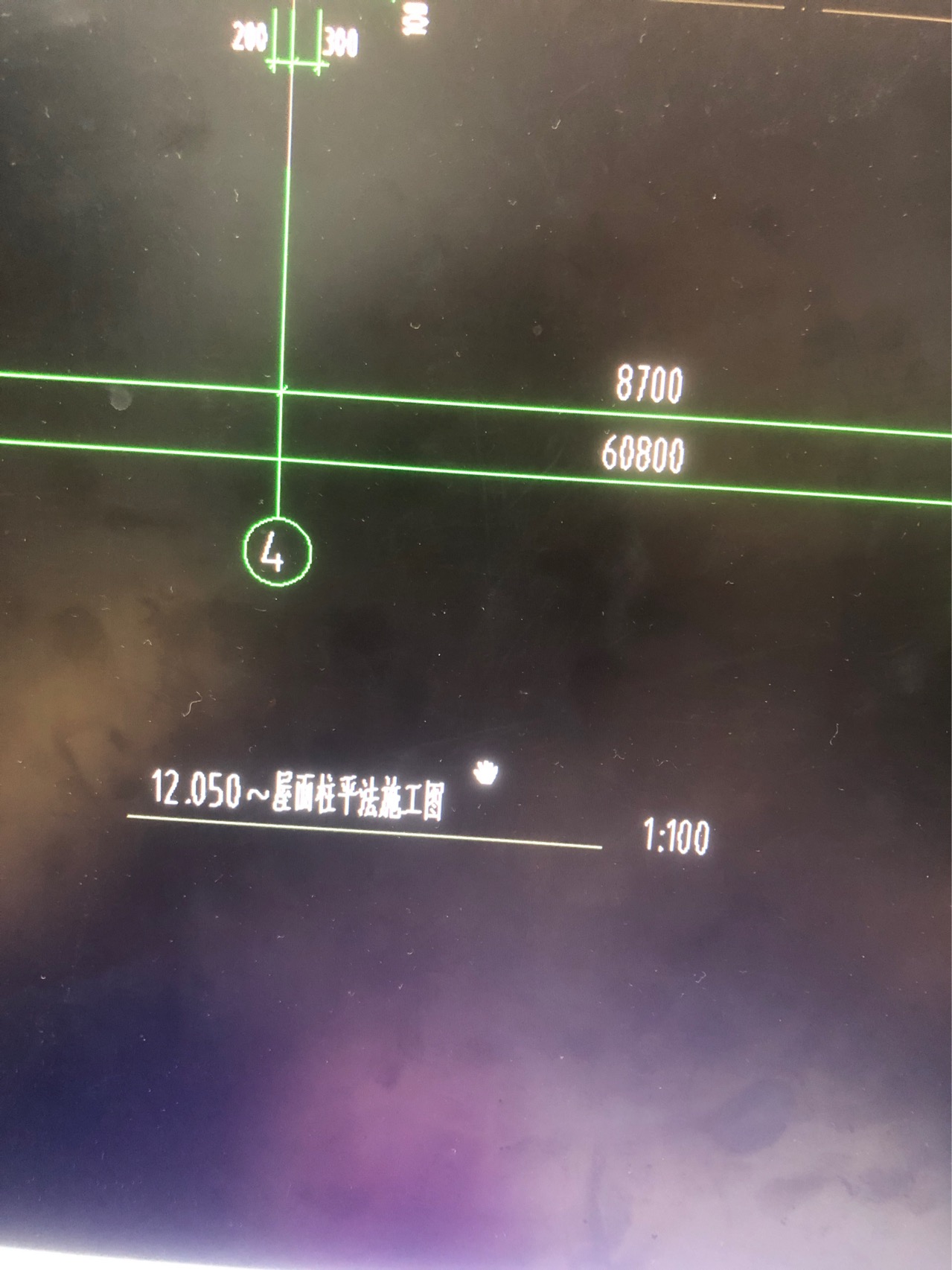

这个是不是四层和屋顶这两层柱子都用这个12.050到屋面这个图画柱子

2022-01-26 17:02:59

启程何梦莹 解答

 是的

2022-01-26 17:05:25

王洁 追问

2022-01-26 17:12:05

王洁 追问

2022-01-26 17:12:17

王洁 追问

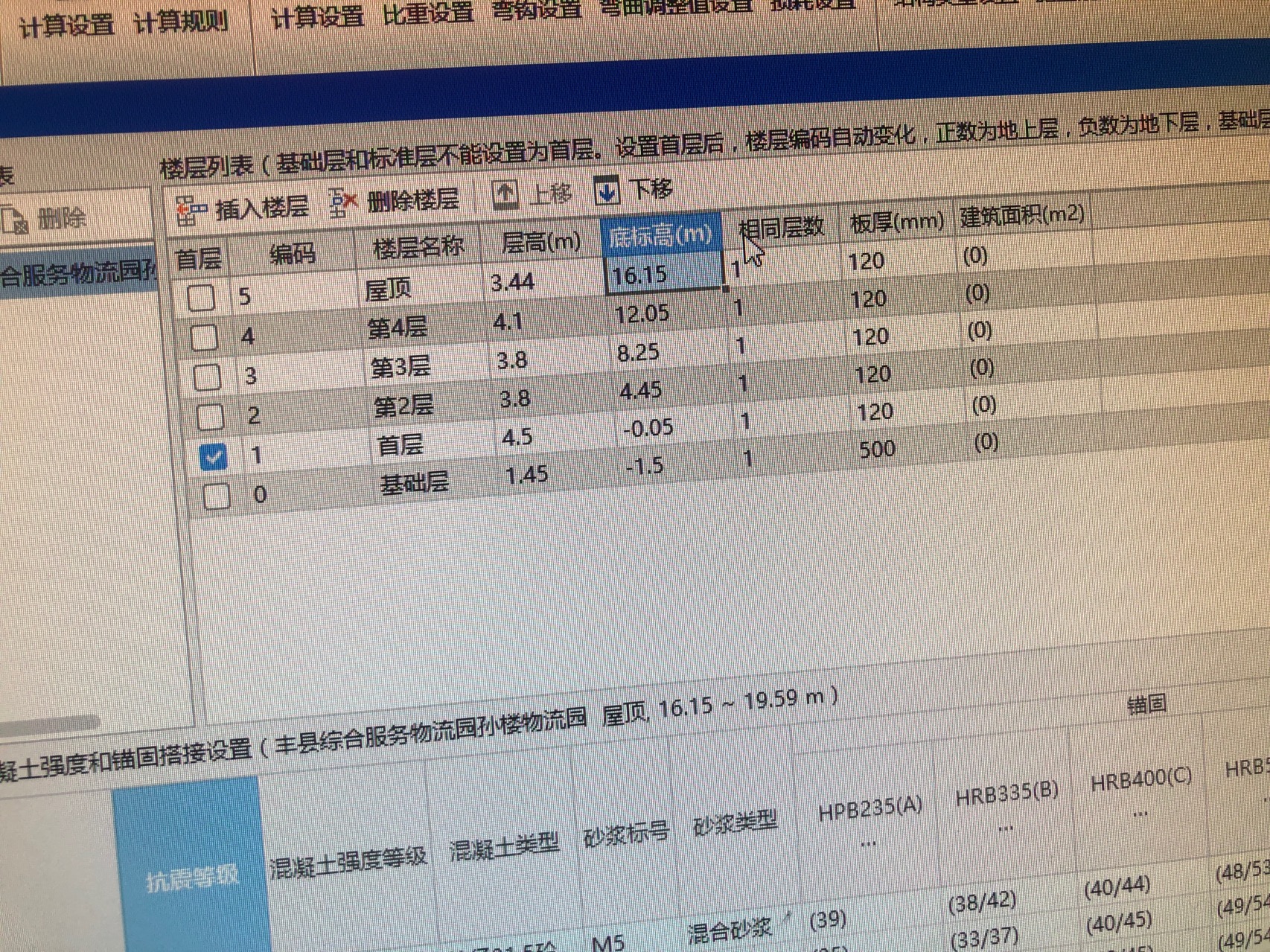

这个四层到屋顶层层高是多少

2022-01-26 17:13:01

启程何梦莹 解答

4.1米

2022-01-26 17:14:48

王洁 追问

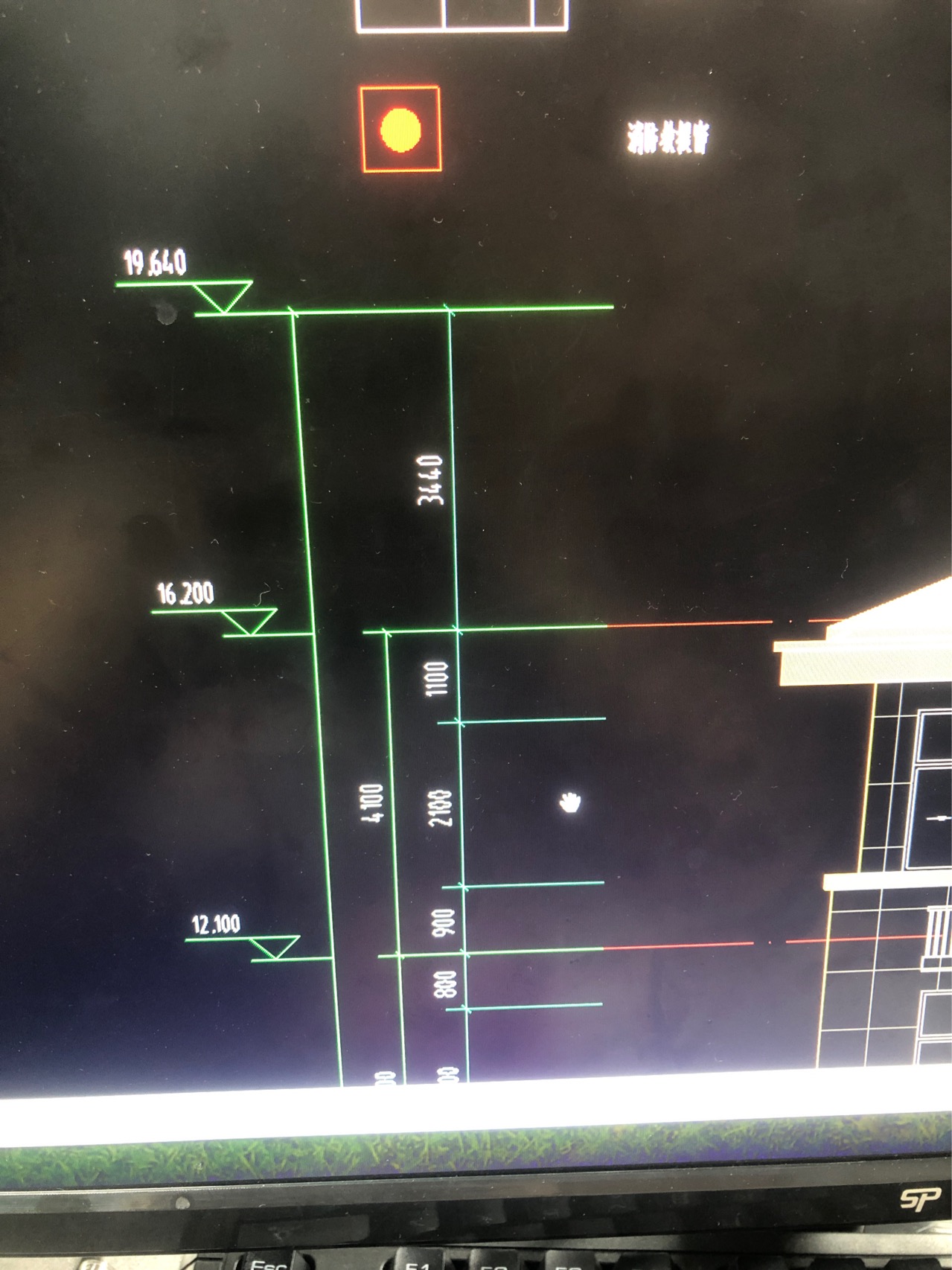

是不是还要设置一个门顶层，层高3.44

2022-01-26 17:16:31

启程何梦莹 解答

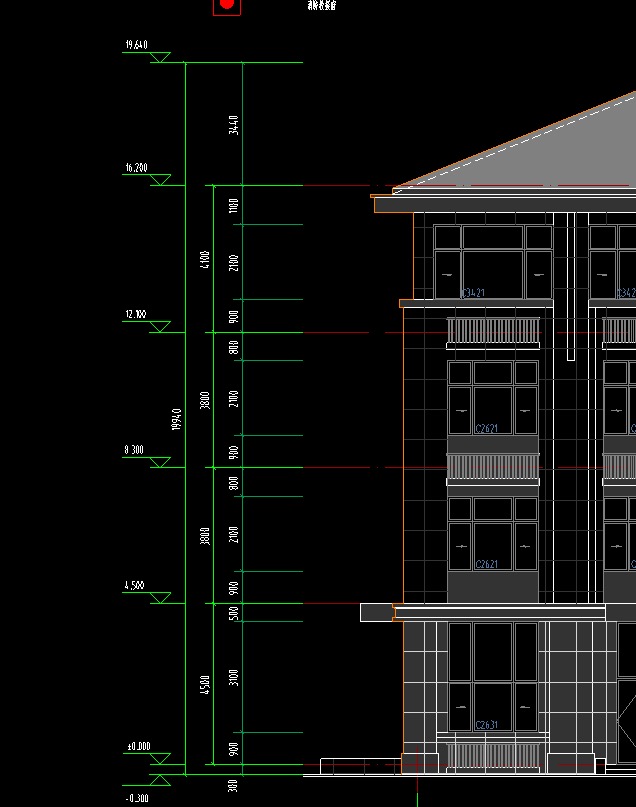

把这个图纸截全看下

2022-01-26 17:18:03

王洁 追问

好的

2022-01-26 17:19:39

启程何梦莹 解答

️👌

2022-01-26 17:20:39

王洁 追问

2022-01-26 17:23:21

王洁 追问

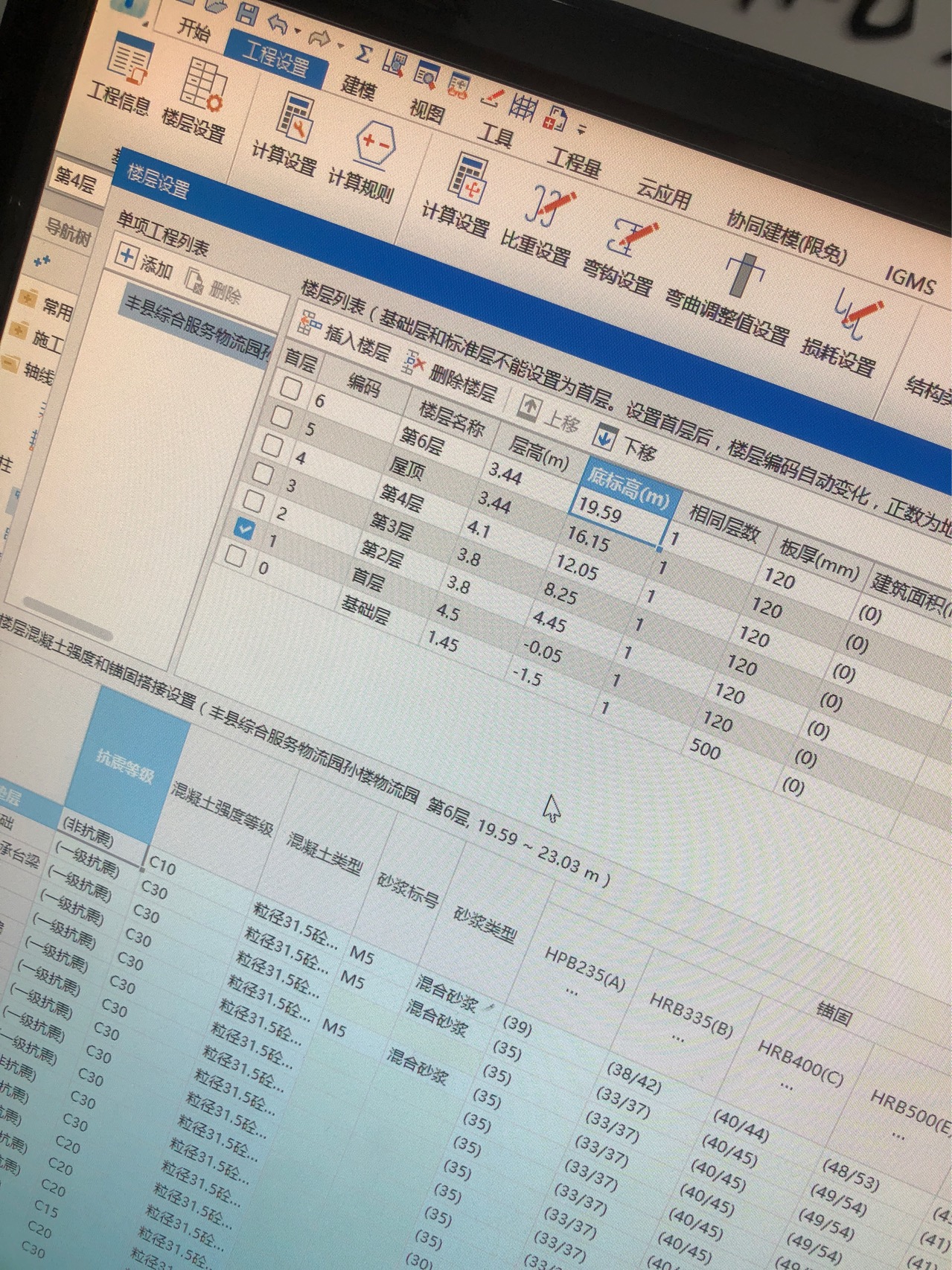

建筑标高和结构标高差0.05，是不是门顶层19.64也要减去0.05

2022-01-26 17:25:04

王洁 追问

2022-01-26 17:25:49

启程何梦莹 解答

设置一个单独的闷顶层计算相关的工程量区分更清楚 和4层放在一起也可以。是要减去的

2022-01-26 17:32:08

王洁 追问

2022-01-26 17:33:25

王洁 追问

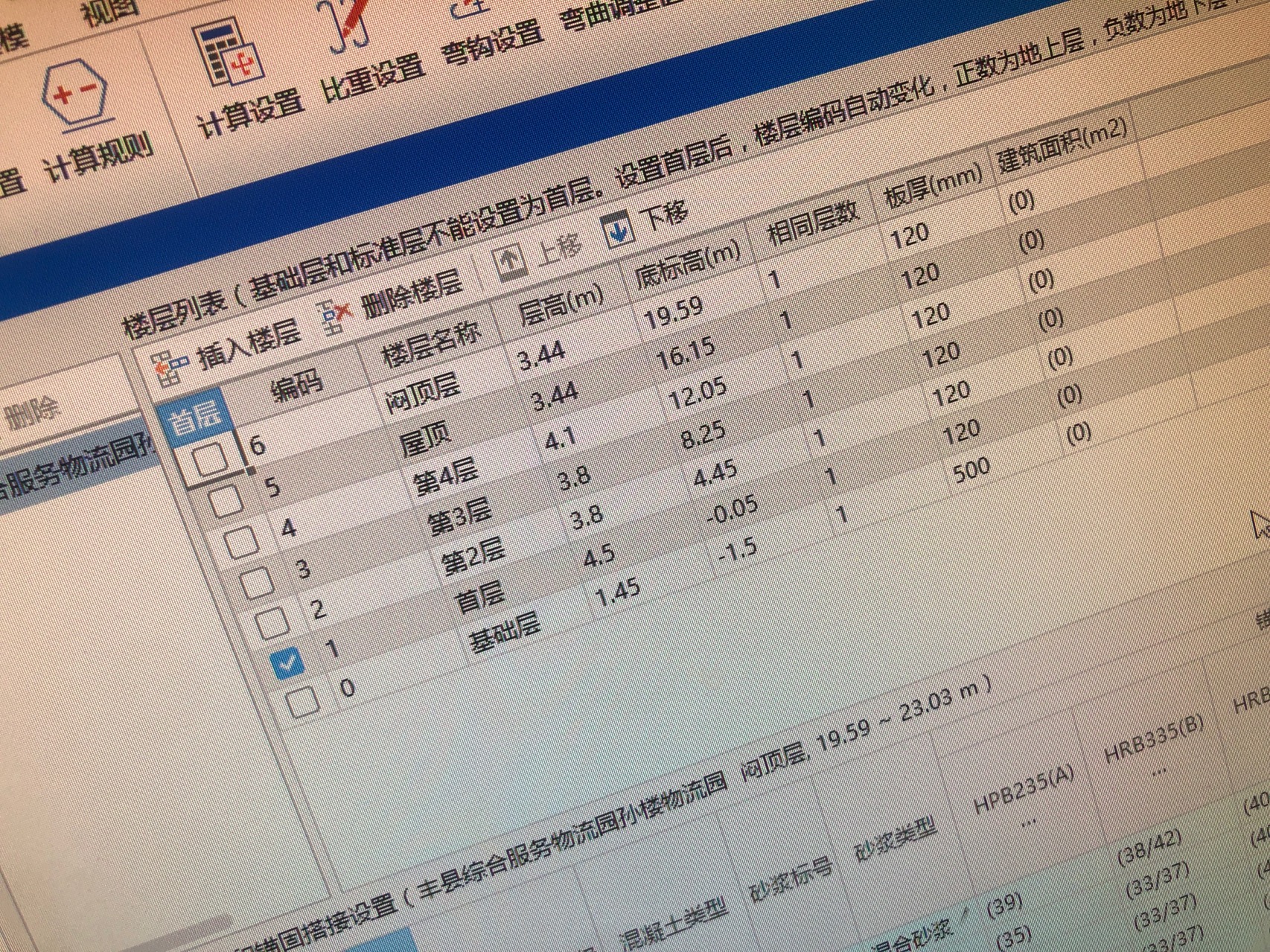

这样应该对吧

2022-01-26 17:33:33

启程何梦莹 解答

嗯嗯 对的

2022-01-26 17:34:13
