安装算量软件设置比例为何无法捕捉焦点

启程答疑老师解答

启程杨雨露 专家 向他提问

答题量 13944

原因一轴线是块。

方法:在软件中用【分解cad】功能将轴线分解后在选择交点,如果还是不行,建议在CAD软件中将图纸分解后重新导入软件中设置比例。原因二2D捕捉关闭了。

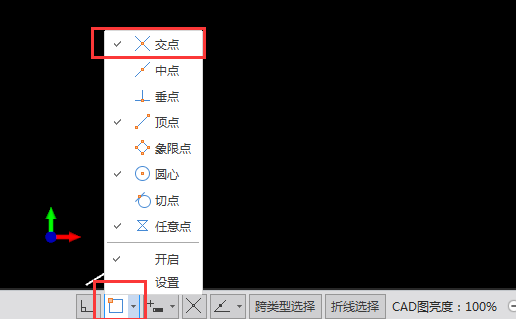

方法:点开状态栏中的2D捕捉,开启交点的命令即可。如图:


2022-01-24 19:06:46

偌大的麦子 追问

园林的没有周线,焦点点开也无法捕捉。

2022-01-24 19:13:12

偌大的麦子 追问

我是想试一下看能不能用安装软件计算园林的工程量。

2022-01-24 19:13:45

启程杨雨露 解答

没有轴线,图纸是块吗?

2022-01-24 19:15:58

偌大的麦子 追问

总平面图,

2022-01-24 19:18:54

启程杨雨露 解答

嗯 就是你要绘制的平面图

2022-01-24 19:19:44

偌大的麦子 追问

嗯,

2022-01-24 19:19:59

偌大的麦子 追问

只有一个里面

2022-01-24 19:20:21

启程杨雨露 解答

嗯 跟这个没关系,图纸是块的话没办法选中的

2022-01-24 19:21:06

偌大的麦子 追问

怎么处理一下可以

2022-01-24 19:23:14

启程杨雨露 解答

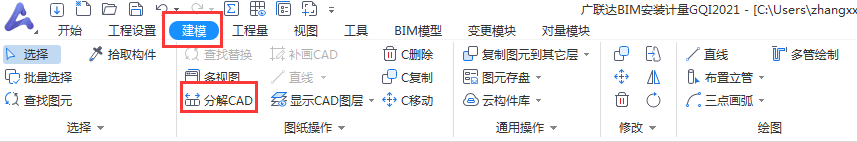

建模---图纸操作---【分解CAD块】。如图:

安装点击【分解cad】按钮,左键点选需要分解的图纸右键(注:不支持框选),窗口中选择“是”即可。

2022-01-24 19:24:25

偌大的麦子 追问

我试试。

2022-01-24 20:18:22

启程杨雨露 解答

嗯嗯

2022-01-24 20:18:34
