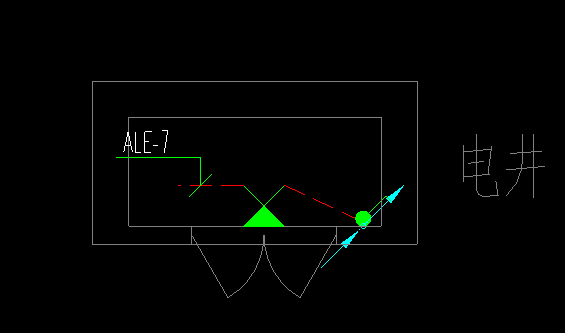

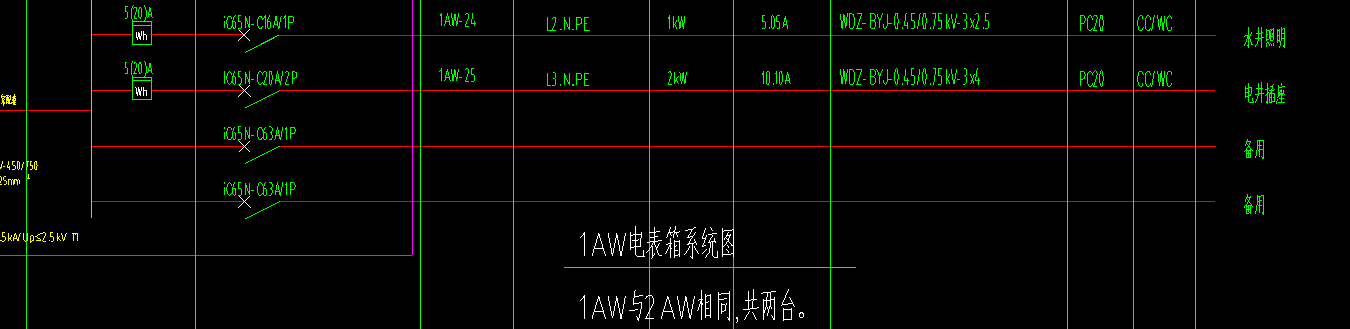

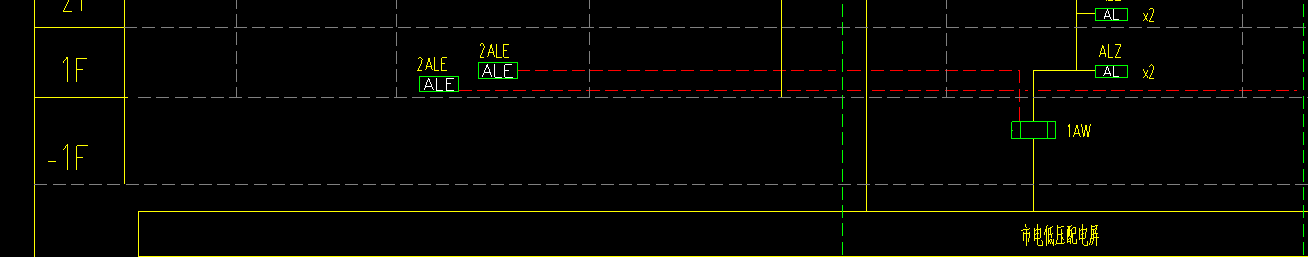

当前位置： 启程教育答疑解惑如图所示配电箱系统图，回路1AW-24及1AW-25是水井照明及电井插座，该AW配电箱在楼层的负一层，请问老师，由配电箱出发引到±0之上的配线在广联达中如何绘制呢？（地上部分引上立管已绘制完成）

: 禾香板沉默

2022-01-04 15:16:42
强电
325 浏览

配电箱图集

如图所示配电箱系统图，回路1AW-24及1AW-25是水井照明及电井插座，该AW配电箱在楼层的负一层，请问老师，由配电箱出发引到±0之上的配线在广联达中如何绘制呢？（地上部分引上立管已绘制完成）

如图所示配电箱系统图，回路1AW-24及1AW-25是水井照明及电井插座，该AW配电箱在楼层的负一层，请问老师，由配电箱出发引到±0之上的配线在广联达中如何绘制呢？（地上部分引上立管已绘制完成）

启程答疑老师解答

: 启程高雨专家向他提问

答题量 14445

你直接布置立管就可以的。

2022-01-04 15:18:44

: 禾香板沉默追问

那±0上的立管底标高设置到配电箱所在的标高就可以了吗？

2022-01-04 15:19:30

: 启程高雨解答

对的。起始端就是箱体末端就是用电器具。

2022-01-04 15:20:04

: 禾香板沉默追问

立管底部到配电箱还有一段距离，这段距离可以只画一根配线，然后修改配线倍数来计算根数吗？

2022-01-04 15:20:57

: 启程高雨解答

可以但是咱们一般不会用裸线的正常情况下是配管直接到箱体的边缘的

2022-01-04 15:21:26

: 禾香板沉默追问

好的，那就是直接用对应电井照明的配线绘制一根，然后修改计算倍数就可以了吗？

2022-01-04 15:22:16

: 禾香板沉默追问

对应电井照明的配管

2022-01-04 15:22:45

: 启程高雨解答

你在配管里设置属性的时候我以BV线为例子比如三根BV 那你就写BV3*1.5 他就会自动帮你计算BV三根的工程量不需要额外乘以倍数咱们是不是没有看过强电课程建议完整地把强电课程看一遍。

2022-01-04 15:24:01

: 禾香板沉默追问

配线规格是WDZ-BYJ-3*2.5了如何设置呢？

2022-01-04 15:25:06

: 启程高雨解答

一样的就这样写进去就行。

2022-01-04 15:25:51

: 禾香板沉默追问

修改倍数也是一样的吗？

2022-01-04 15:26:22

: 启程高雨解答

不用修改倍数你在其他设置里把BYJ设置成电线最新版软件好像不用设置默认BYJ是电线

2022-01-04 15:28:11

: 禾香板沉默追问

好的，谢谢老师
