图纸无法添加到广联达

图纸无法添加到广联达

老师,我添加了3次图纸,又尝试了转T3,再添加,为什么还是添加不上,一片黑?????

启程答疑老师解答

启程葛乾坤 专家

答题量 14754

功能键位置:工程设置---图纸管理---添加图纸,如图:


方法:在图纸管理中点击【添加图纸】功能在窗口中找到需要添加的图纸,点击打开即可。

2021-12-03 15:12:09

追问

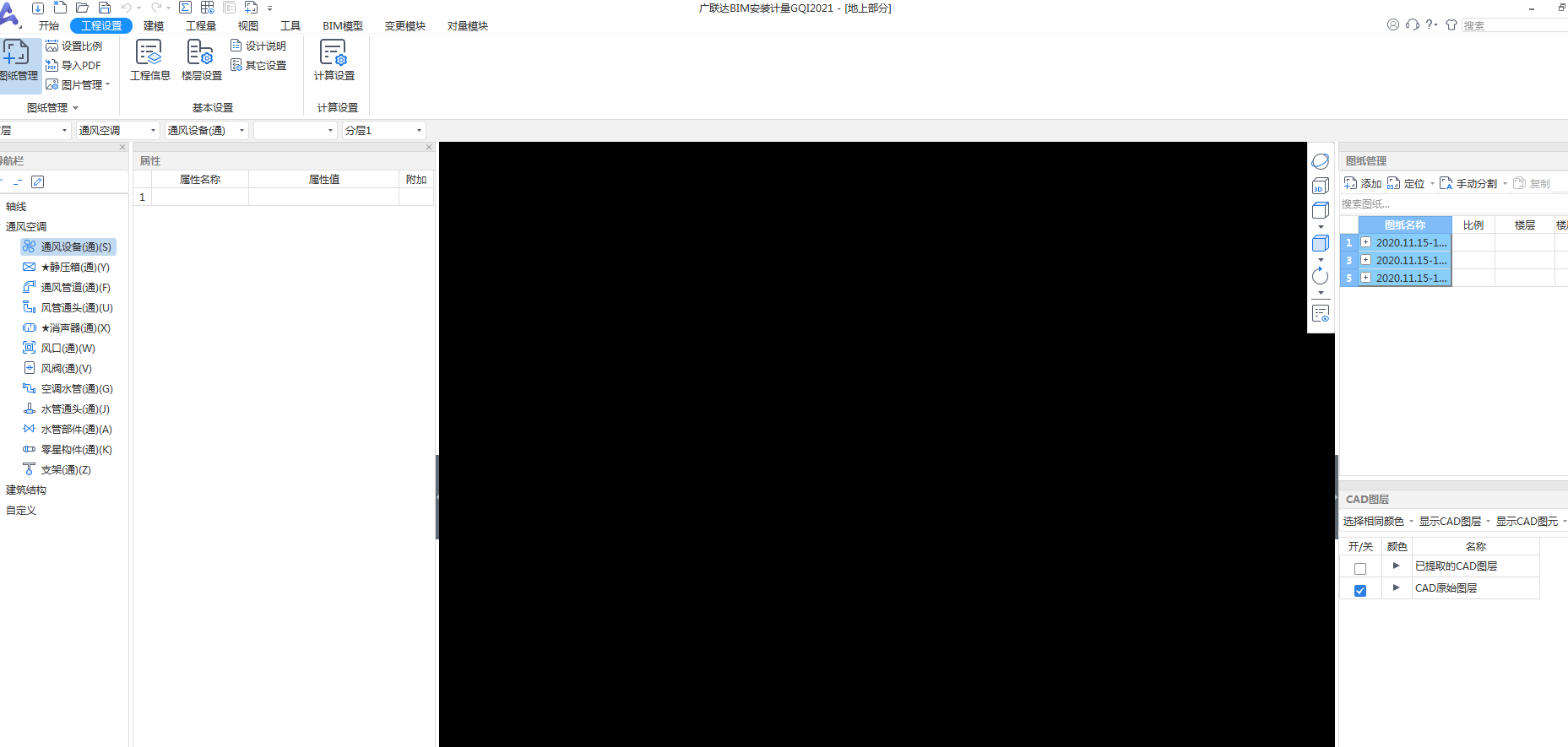

老师,我是这样操作的。添加图纸后,广联达界面显示不出来,一片黑?是怎么回事?

2021-12-03 15:14:13

解答

检查一下图纸是不是被隐藏了

2021-12-03 15:15:45

追问

如何检查?怎么知道被隐藏了?

2021-12-03 15:25:07

解答

可以在图元显示里看下

2021-12-03 15:37:54

追问

老师,可不可以截个图看看呀?我软件不太会,谢谢了

2021-12-03 17:08:16

解答

方法一:双击分割后的图纸名称,如果图纸仍然不显示,查看绘图界面下方【cad图亮度】是否为“0”,调整亮度到100;如果图纸还是不显示,将电脑上输入法切换在英文状态下按键盘上“c”即可。如果依然不显示图纸,说明图纸丢失,可以重新添加图纸或找备份文件。方法二:将工程关闭重新打开一下。方法一:点击键盘上的字母“C”(英文状态)。

方法二:将状态栏中的cad图亮度调整为0%。如图:

图纸无法添加到广联达

方法三:在【CAD图层】(快捷键:f7)窗口中将“CAD原始图层”对勾去掉即可。如图:

图纸无法添加到广联达

2021-12-03 17:12:38

追问

谢谢老师,我试试

2021-12-03 17:20:16

解答

好的 客气

2021-12-03 17:21:33
