这个一边利用剪力墙的集水坑GTJ怎么画

这个一边利用剪力墙的集水坑GTJ怎么画这个一边利用剪力墙的集水坑GTJ怎么画



启程答疑老师解答

启程张天知 专家 向他提问

答题量 14789

在集水坑的【构件列表】中,新建矩形集水坑---【属性列表】调整属性信息,并根据图纸要求输入钢筋信息---再使用【点】的方式布置在筏板或桩承台上即可;若【属性列表】中的钢筋无法满足要求,建议在【其它钢筋】中输入。如图:

点击蓝色字体获取详细答案


2021-12-03 09:50:51

平淡 追问

界面尺寸输入了  坑底出边距离还有板厚输入了,坑板顶标高输入了,放坡角度按照图纸输入60°,钢筋在其他属性里面选择取筏板钢筋,但是画出来钢筋不是矩形的  是普通集水坑模型,怎么改啊这个一边利用剪力墙的集水坑GTJ怎么画

2021-12-03 10:09:26

平淡 追问

还有就是  集水坑一面是利用剪力墙钢筋  怎么改

2021-12-03 10:11:07

启程张天知 解答

集水坑属于基础构件,剪力墙和集水坑有相交时,剪力墙的垂直钢筋在集水坑范围内进行下插计算锚固,锚固节点可以在节点设置中查看,剪力墙的水平钢筋在坑内会按照基础范围内水平钢筋排数计算。

集水坑的钢筋不会被剪力墙扣减,正常计算。

这个一边利用剪力墙的集水坑GTJ怎么画

2021-12-03 10:37:44

平淡 追问

老师,你是说我把集水坑布置在剪力墙处,剪力墙钢筋会自动变成集水坑的一边吗,还有就是集水坑其余三面,图纸钢筋是矩形的,在放坡坡面上没有钢筋,这个怎么布置

2021-12-03 10:42:50

启程张天知 解答

剪力墙绘制在集水坑旁边,剪力墙钢筋会自动变成集水坑的一边了。

2021-12-03 10:44:06

平淡 追问

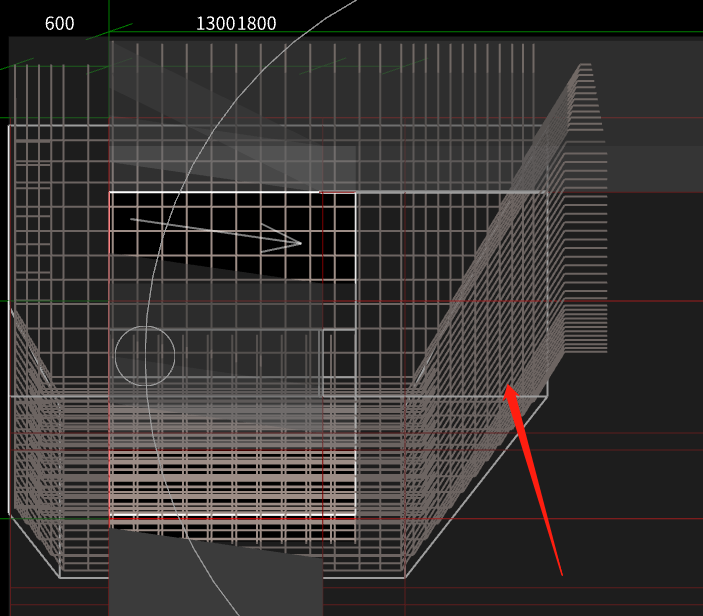

那其余三面那,图纸钢筋内测和外侧也是竖向的,但是我用集水坑参数出来外侧不是竖向的,而是在集水坑坡上有钢筋

2021-12-03 10:47:15

启程张天知 解答

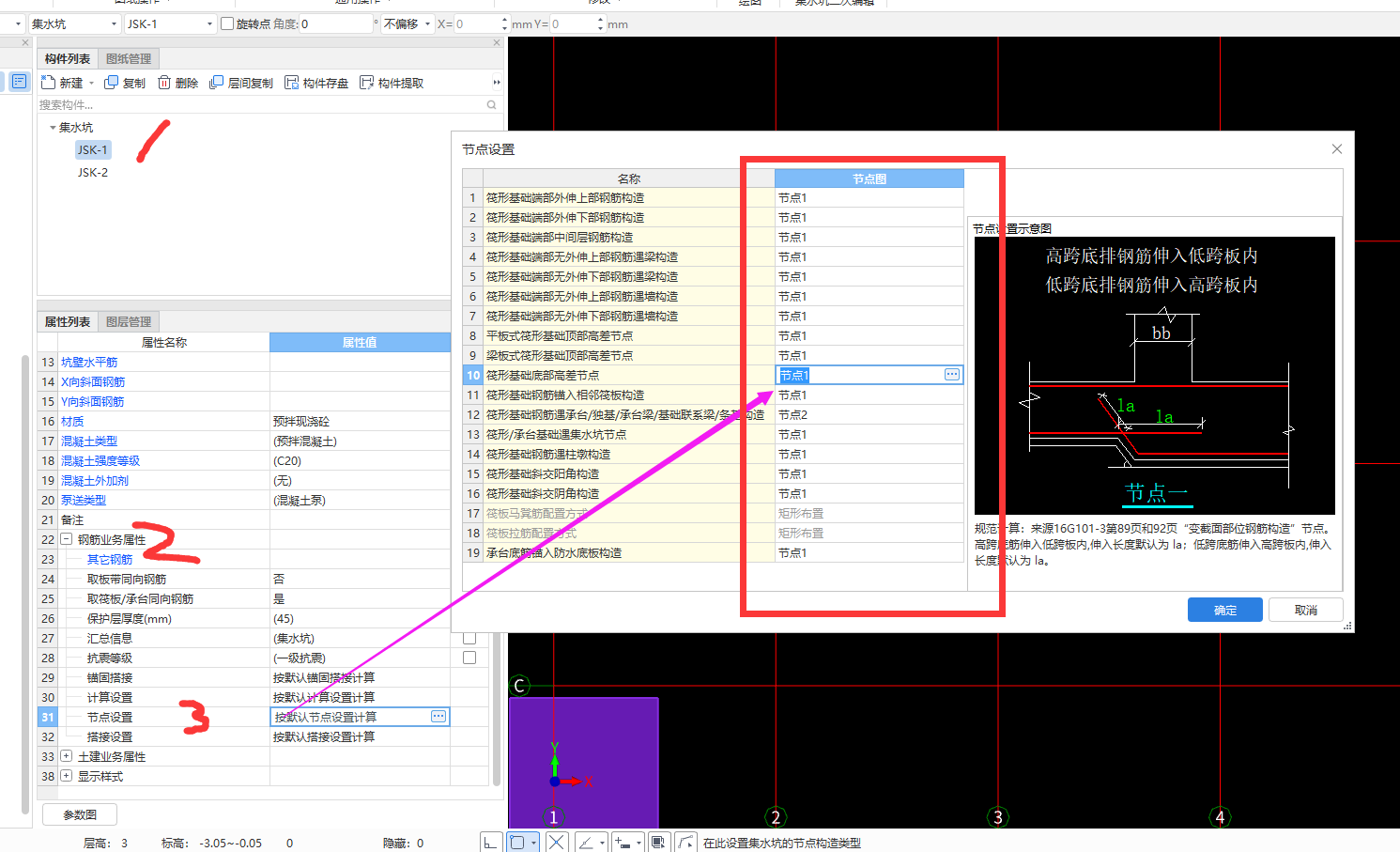

这个一边利用剪力墙的集水坑GTJ怎么画你可以在这里面设置节点。

2021-12-03 10:52:50

平淡 追问

老师,这个不是锚固长度吗,我上面那个集水坑详图,其余三面也是类似剪力墙的钢筋,只不过形状是坡面的,你这个节点也没法变成类似剪力墙钢筋形式啊

2021-12-03 10:57:08

启程张天知 解答

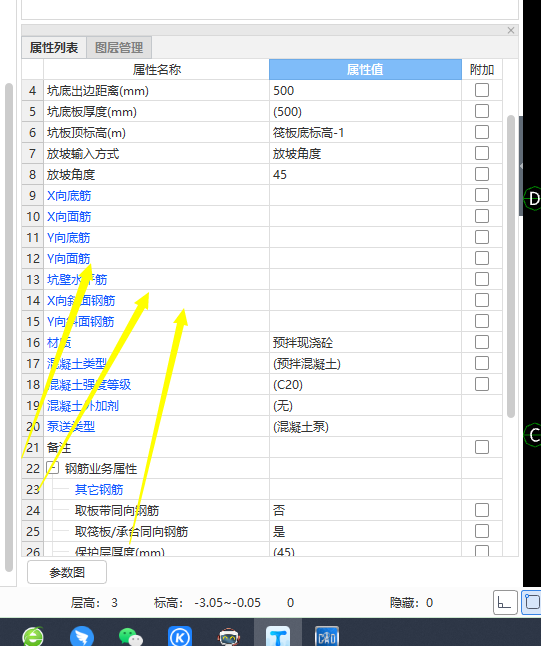

这个一边利用剪力墙的集水坑GTJ怎么画你可以在这里面输入钢筋信息的。

2021-12-03 11:08:26
