负筋识别

张震 1548521314 追问

还有王老师 我提取板受力筋的时候 提取不出来 手画就出来这个黄色十字先 识别提取就啥也没有

2021-12-02 20:54:37

张震 1548521314 追问

而且还出来让填负筋的表格

2021-12-02 20:54:57

张震 1548521314 追问

2021-12-02 20:55:02

启程王主任 解答

这个是让你填写信息的，如果没有标注的就会按照你填写的信息标注，你看看图纸上是怎么说的，改了，然后点击确定

2021-12-02 20:56:28

张震 1548521314 追问

我知道 但是我提取的是板受力筋啊！！怎么出来负筋了呢？ 我看录播老师用的老版本广联达 就是提取底筋 然后再提取负筋呢

2021-12-02 20:59:10

张震 1548521314 追问

2021-12-02 20:59:17

张震 1548521314 追问

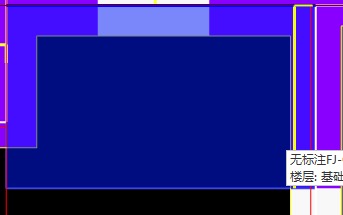

自动识别就不出来这个黄色十字线 这是手绘的

2021-12-02 20:59:40

启程王主任 解答

现在软件可以一块把受力筋和负筋识别出来，这个十字是板底筋

2021-12-02 21:02:59

张震 1548521314 追问

对 这个底板筋是我手绘的 我按照老师教我的识别方法，就不出来这个十字东西

2021-12-02 21:05:04

启程王主任 解答

可能板的钢筋信息没有提取上

2021-12-02 21:07:05

张震 1548521314 追问

2021-12-02 21:17:27

张震 1548521314 追问

2021-12-02 21:17:32

张震 1548521314 追问

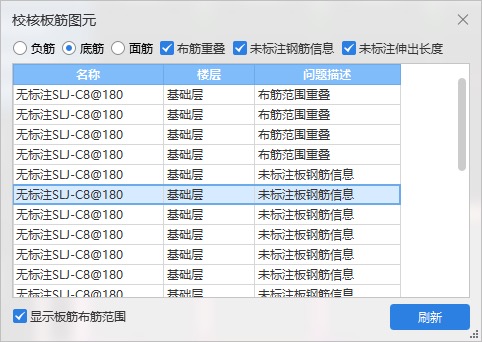

老师您看这是我识别完了的 板筋 都是 未标注 而且识别的图也没有十字黄线

2021-12-02 21:18:26

启程王主任 解答

因为未标注的那些钢筋，就是提醒一下，不影响的，你切换到板受力筋的界面看看有没有黄色的钢筋线啊

2021-12-02 21:22:11

张震 1548521314 追问

没有

2021-12-02 21:24:12

张震 1548521314 追问

录播老师用那个老版本的 识别板受力筋 一下就出来了

2021-12-02 21:25:05

启程王主任 解答

你有向日葵吗，我帮你远程一下

2021-12-02 21:26:00

张震 1548521314 追问

有

2021-12-02 21:27:06

启程王主任 解答

把你的码发过来

2021-12-02 21:29:44

张震 1548521314 追问

2021-12-02 21:30:08

启程王主任 解答

你要识别那一层的钢筋啊，刚才在基础层

2021-12-02 21:31:37

张震 1548521314 追问

基础层 就是-2层

2021-12-02 21:32:12

启程王主任 解答

不小心关了，你打开一下

2021-12-02 21:34:47

张震 1548521314 追问

您稍等

2021-12-02 21:35:08

启程王主任 解答

因为你的板不是用这个图识别的，所以底筋没有识别上，因为底筋是用文字标注的，所以手动绘制一下就行

2021-12-02 21:47:05
