当前位置： 启程教育答疑解惑广联达图纸风管识别

: 刘燕

2021-11-30 10:58:37
通风
1251 浏览

风管制作图集风管图集

广联达图纸风管识别

老师，请问为什么图纸添加后，我定位分割图纸，然后分解图元，现在的问题是，识别设备和风管的时候，系统编号p(y)-b1-1-1 全部显示为灰色？识别不了。

这是我第二次操作了，第一次操作的时候，图纸显示不出轴网，现在，我重新新建工程，分解CAD，却出现了编号成灰色，无法识别的情况

启程答疑老师解答

: 启程杨雨露专家向他提问

答题量 13944

可能原因：风管标识与风管边线之间的距离太远，超出了软件内置的误差值。

方法一：点击【cad识别选项】功能，将“选中标识和要识别的cad线之间的最大距离”修改大一些，然后在识别风管即可。

2021-11-30 11:28:31

: 刘燕追问

老师，可以截图给我说一下，具体在什么位置吗？我软件不是很会，谢谢了

2021-11-30 11:29:38

: 启程杨雨露解答

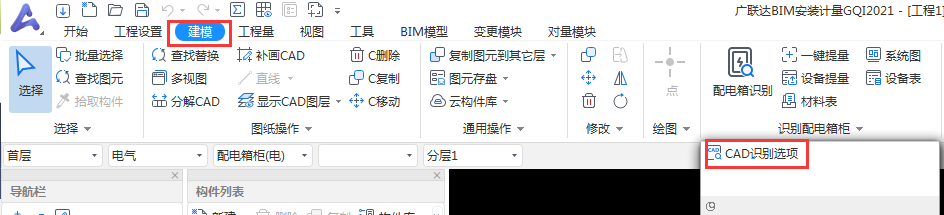

建模---识别---【CAD识别选项】。如图：

2021-11-30 11:31:24

: 刘燕追问

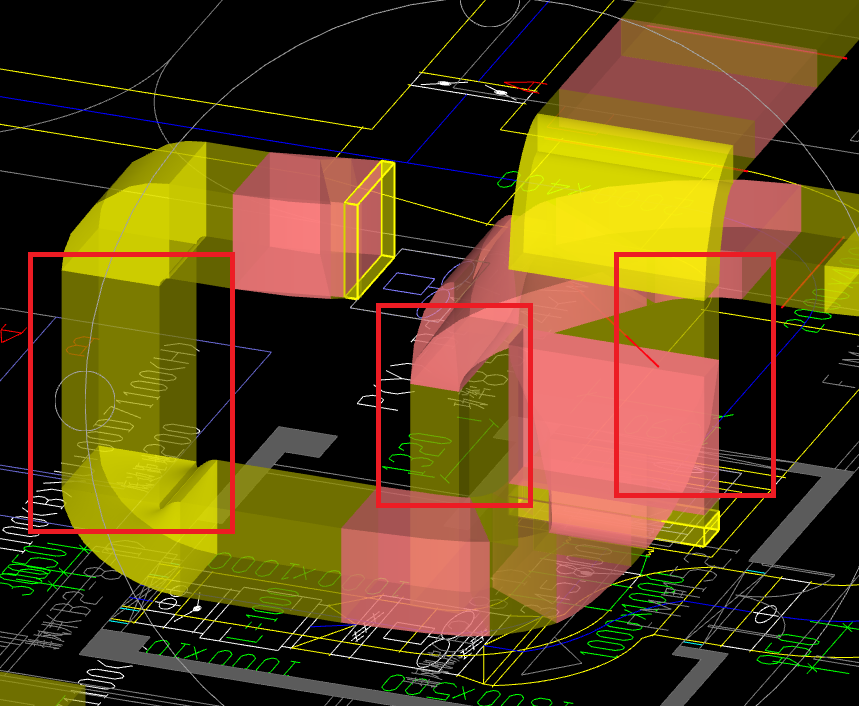

谢谢老师，老师，请问，风管识别的时候，有两台风机，一台落地，一台吊顶安装。他们连接的风管在绘制的时候，系统软件会自动生成相互连接的立管？如图所示，如何避免这种情况的发生。两台风机的风管没有相连，并且也没有立管。但是系统却自动生成。风管标高，我都设置对了的

2021-11-30 12:23:02

: 刘燕追问

2021-11-30 12:23:10

: 启程杨雨露解答

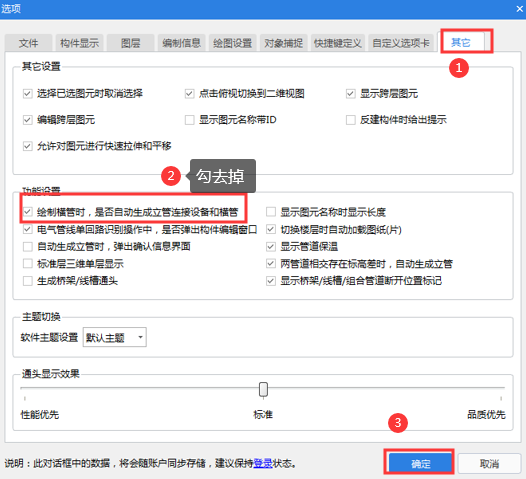

点击工具---选项---其他---“绘制横管时是否自动生成立管连接设备和横管”的对勾去掉。如图：

2021-11-30 13:36:01

: 刘燕追问

谢谢老师

2021-11-30 13:36:46

: 启程杨雨露解答

不客气

2021-11-30 13:36:54
