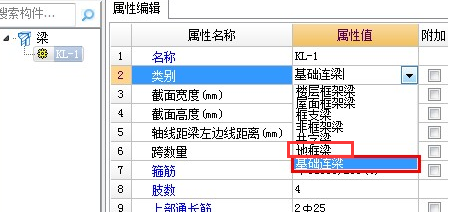

基础连梁、地框梁(地下框架梁)为03规范中的梁,在03G规则中新建梁,选择类别为基础连梁和地框梁。

在11G平法中,已经将基础连梁和地下框架梁统一称为基础联系梁,标注代号为JLL。

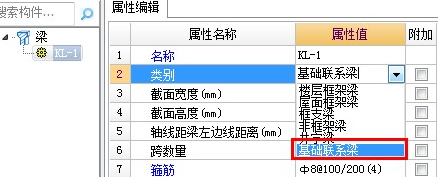

基础联系梁:注写方式及内容除编号按照11G101-3第50页表7.1.1规定外,其余均按照11G101-1《混凝土结构施工图平面整体表示方法制图规则及构造详图》中非框架梁的制图规则执行(详见11G101-3 P50),软件中用框架梁定义,梁类别选择---基础联系梁;

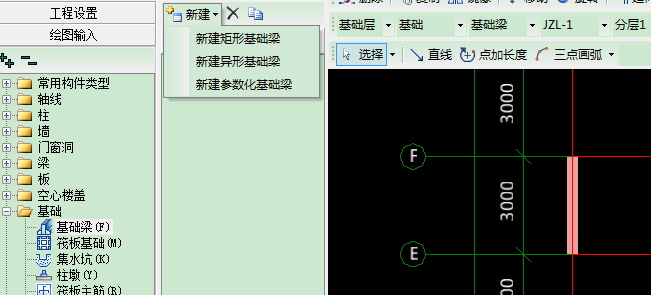

基础梁: 是作为上部建筑的基础,将上部荷载传至地基,起到承重和抗弯功能。 一般是基础梁的基础结构中,无承台,上部有框架柱,箍筋在基础梁上(即使是柱位置)都是满布,基础梁上下部标注位置和框架梁相反,在软件中,基础梁界面新建绘制。
