节点设置问题

这个节点7应该怎么绘制呢?墙两边直接画两个压顶吗?配筋如何设呢?还有节点的范围是哪里呢?节点设置问题节点设置问题



启程答疑老师解答

启程张宸 专家 向他提问

答题量 10301

可以使用异形挑檐进行定义 手动绘制钢筋即可

2021-11-12 21:22:11

徐婷婷 追问

这里面点点钢筋我能理解,直线的钢筋是怎么回事呢

2021-11-12 21:26:03

徐婷婷 追问

竖着的钢筋不是原来墙的钢筋吧,是这个节点额外加的钢筋对不对

2021-11-12 21:26:57

启程张宸 解答

这个就是纵筋和横筋 直接绘制就行了 是的 走向是这样的 可能有点不规范节点设置问题

2021-11-12 21:28:00

徐婷婷 追问

这可以分两个小耳朵绘制吗?那中间钢筋没办法布置吧

2021-11-12 21:30:55

启程张宸 解答

是可以的

2021-11-12 21:33:06

徐婷婷 追问

怎么操作老师能详细讲下吗

2021-11-12 21:33:48

启程张宸 解答

n可以这样设置节点设置问题然后新建异形挑檐在左侧导航栏中点到【其它】---挑檐---新建线式异形挑檐---在【异形截面编辑器】中对照图纸绘制出形状-点击绘图命令中的“直线/矩形/三点弧/圆”方式进行绘制即可。

2021-11-12 21:35:53

徐婷婷 追问

节点7下边有一行字写的阴影部分是砍墙,那是什么呢

2021-11-12 21:43:26

启程张宸 解答

坎墙”是指一种类型的不高而且不承重的矮墙

2021-11-12 21:44:24

徐婷婷 追问

这个墙一般图纸上哪里有画呢

2021-11-12 21:45:05

徐婷婷 追问

还是说直接画这个节点的时候直接把这个墙画上

2021-11-12 21:45:38

启程张宸 解答

其实你绘制的这个就是坎墙 结合你的平面图 这个阴影部分

2021-11-12 21:48:07

徐婷婷 追问

这个砍墙没有配筋是吗,连砍墙一起画还能用异性挑檐画了吗

2021-11-12 21:57:58

启程张宸 解答

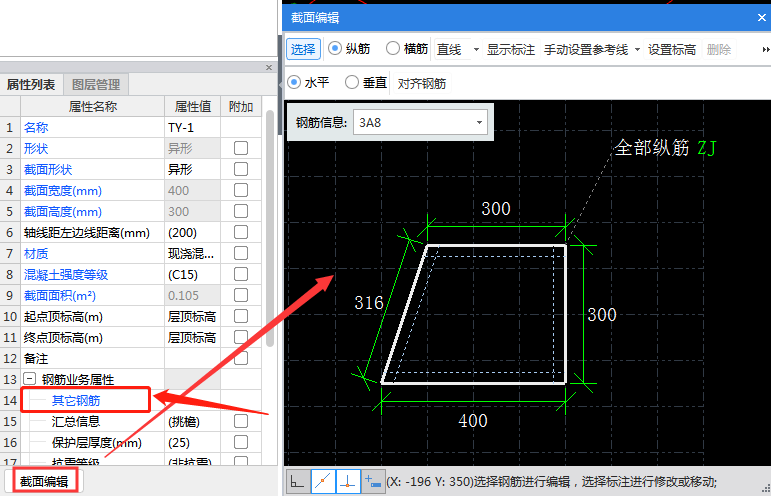

节点设置问题在线式异形挑檐【属性列表】下方的【截面编辑】中手动绘制钢筋即可。如图:

节点设置问题

方法二:在线式异形挑檐【属性列表】中的【其它钢筋】中设置。

2021-11-12 22:05:32

徐婷婷 追问

绘制截面是绘制出上面板面,还是绘制成蘑菇形这个

2021-11-12 22:08:44

徐婷婷 追问

还有这个节点范围是从哪到哪呢

2021-11-12 22:10:39

徐婷婷 追问

节点设置问题

2021-11-12 22:10:44

启程张宸 解答

我下面框的这部分有使用别的构件绘制吗节点设置问题这部分区域

2021-11-12 22:11:24

徐婷婷 追问

好的,谢谢老师

2021-11-12 22:12:25

启程张宸 解答

好的

2021-11-12 22:15:06
