板钢筋的规格问题

宋营 追问

2021-11-12 14:44:45

宋营 追问

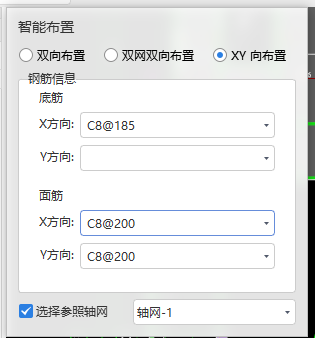

所以板的钢筋应该这么布置？

2021-11-12 14:45:10

宋营 追问

2021-11-12 14:45:15

宋营 追问

然后这个是悬挑板的钢筋布置?

2021-11-12 14:45:35

启程张天知 解答

板的钢筋没问题，悬挑板的，你需要给我截一下图，悬挑板的位置，还有就是悬挑板还有没有其他钢筋

2021-11-12 14:53:15

宋营 追问

2021-11-12 14:58:20

宋营 追问

2021-11-12 14:58:24

宋营 追问

2021-11-12 14:58:26

宋营 追问

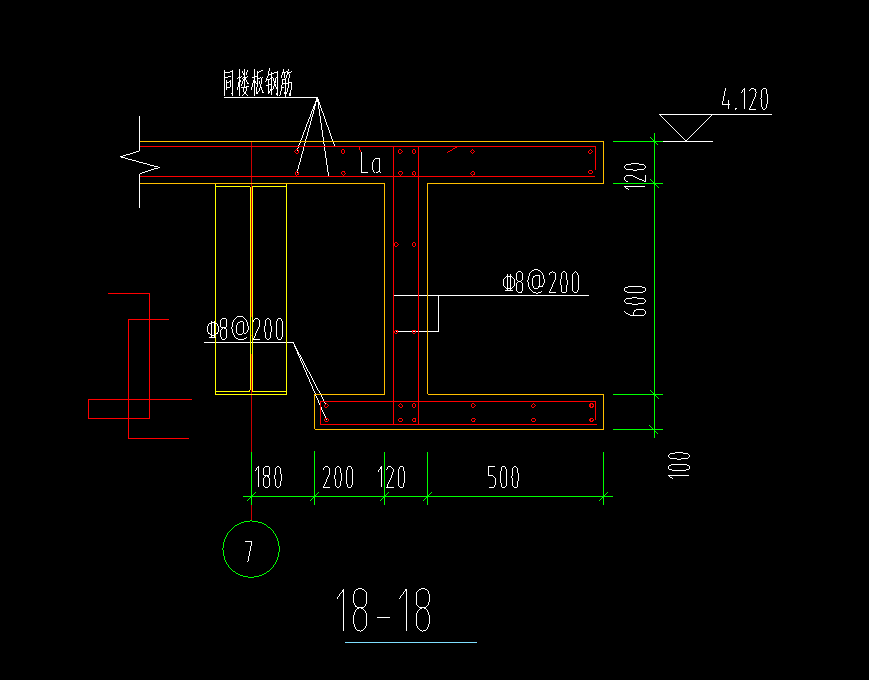

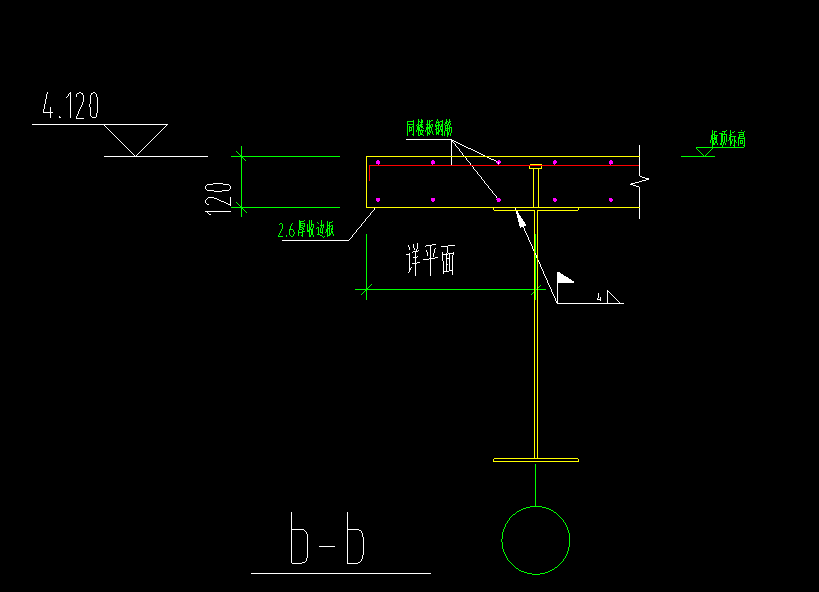

这个是悬挑板的位置 还有板的节点图 b-b显示底筋就有一个方向的 18-18就是两个方向都有

2021-11-12 14:59:48

启程张天知 解答

这个点是受力筋，跟他垂直方向的是分布筋

2021-11-12 15:02:58

宋营 追问

所以b-b节点的底筋和面筋都是只有一个方向的 然后18-18的底筋面筋都是两个方向的?

2021-11-12 15:06:09

宋营 追问

2021-11-12 15:11:28

宋营 追问

我发现了一个楼板的节点图 这个图说明它也只有单向的钢筋是吗 那个红色的是分布筋

2021-11-12 15:12:12

启程张天知 解答

b-b节点的底筋和面筋都是只有一个方向

2021-11-12 15:16:38

宋营 追问

2021-11-12 16:27:19

宋营 追问

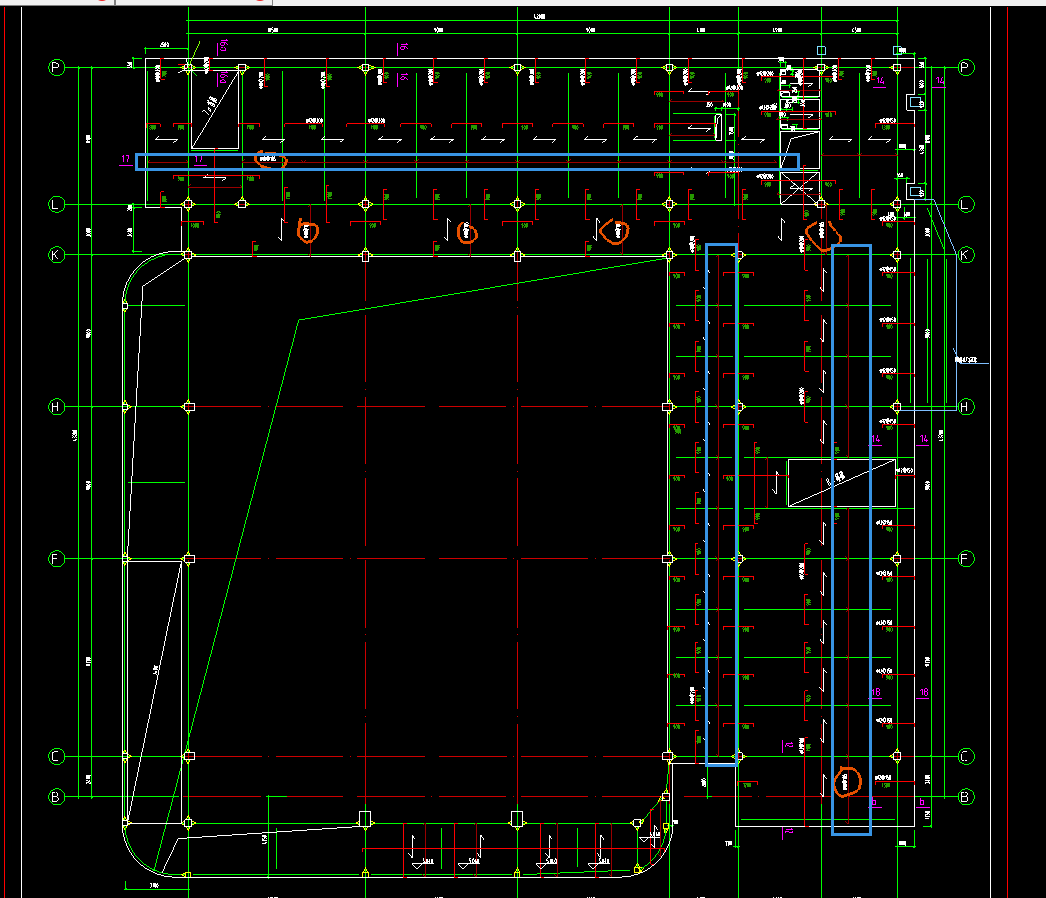

老师您好 我在这个板的图上只看见了底筋受力筋 没有面筋的 正常来说有这种情况吗 而且图纸上有个板的节点图 是有单向底筋单向面筋的

2021-11-12 16:29:42

宋营 追问

2021-11-12 16:30:16

宋营 追问

2021-11-12 16:30:49

宋营 追问

然后下面的版比较好懂 有单向底筋双向面筋 不知道我理解的对不对

2021-11-12 16:31:30

启程张天知 解答

你的这张图里，是有面筋的，面筋为负筋 不是通长的而已。

2021-11-12 16:51:50
