GTJ2021非框架梁三跨梁应该设置几个支座

曲面的雪郎 追问

2021-11-12 08:45:16

曲面的雪郎 追问

这个是老师绘制完成后支座在这个位置

2021-11-12 08:46:26

曲面的雪郎 追问

2021-11-12 08:46:35

曲面的雪郎 追问

后边这个是我绘制完后，支座自动在两边位置，

2021-11-12 08:47:13

启程刘涛 解答

图纸这根梁的集中标注，截图看一下

2021-11-12 08:49:30

曲面的雪郎 追问

2021-11-12 09:09:48

启程刘涛 解答

就是3跨4个支座   应该是讲的时候软件没识别对

2021-11-12 09:18:54

曲面的雪郎 追问

那我点原位标注的时候为什么出现的跨数是4个，还有个什么0跨，而且位置数据里面老师的是900，我是780，跟她画得一模一样同一个位置

2021-11-12 09:22:35

启程刘涛 解答

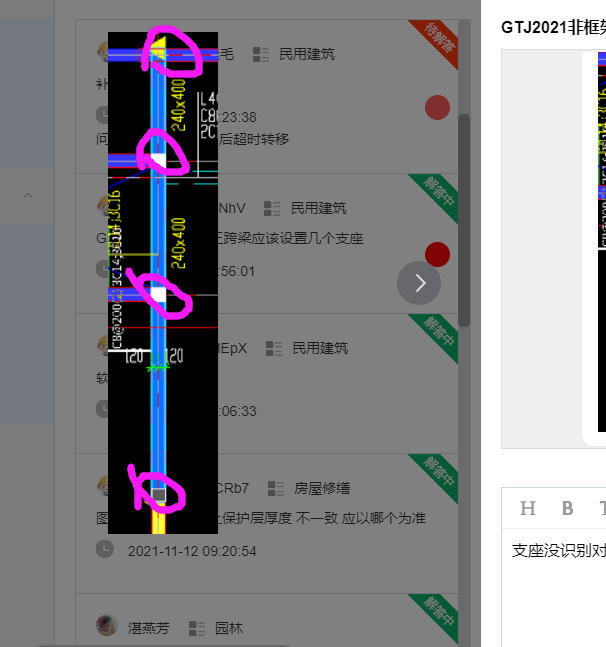

支座没识别对 按图纸要求就是只有3跨 那支座就是4个   出现4跨就是支座多了 要删一个支座应该是这四个

2021-11-12 09:26:45

曲面的雪郎 追问

就是4个支座啊，不多不少

2021-11-12 09:27:57

启程刘涛 解答

你点你的梁 显示的黄色三角形支座是这四个吗

2021-11-12 09:34:34

曲面的雪郎 追问

对的，是的，设置的跟您说的一模一样，是不是系统好像把后边那个黄色的认为成了悬挑梁，

2021-11-12 09:36:27

启程刘涛 解答

选中这根梁的时候，左边的属性列表里跨数写的是什么

2021-11-12 09:37:58

曲面的雪郎 追问

写的0、1、2、 3

2021-11-12 09:39:17

启程刘涛 解答

出现这个应该是有一段是悬挑出来了 那么支座有一个就没在梁的边上  你选中梁 重新刷新支座尺寸再选中梁看看支座位置

2021-11-12 09:43:36

曲面的雪郎 追问

2021-11-12 09:51:29

曲面的雪郎 追问

2021-11-12 09:51:37

曲面的雪郎 追问

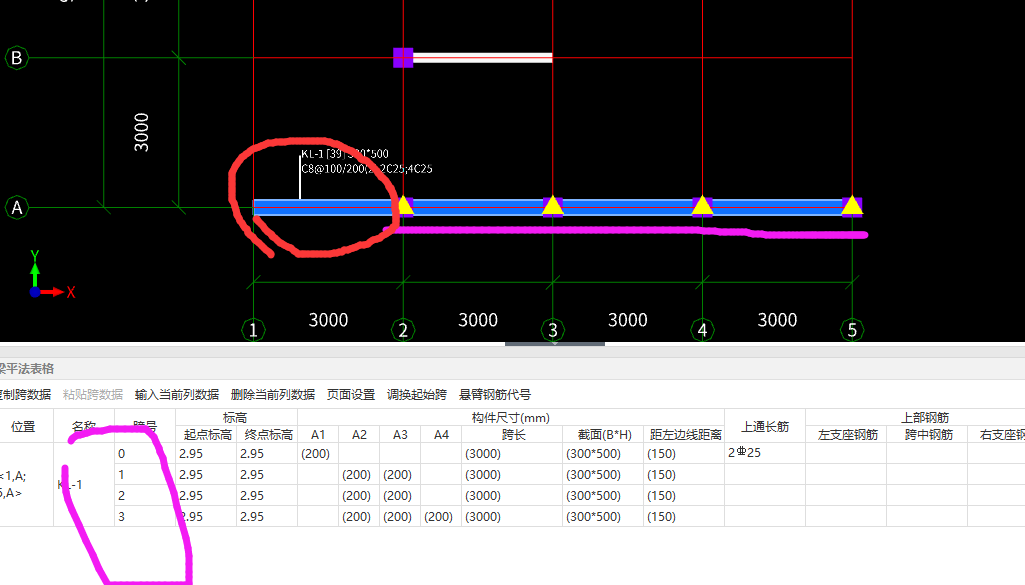

刷新了，还是这4个支座，然后显示4跨

2021-11-12 09:52:03

启程刘涛 解答

点这0 1 2 3 对应的跨数会变黄  点0 是不是这里变黄了是不是往外多画了  把梁往回拉一点

2021-11-12 09:54:27

曲面的雪郎 追问

2021-11-12 10:02:24

曲面的雪郎 追问

2021-11-12 10:02:32

曲面的雪郎 追问

老师，还有这种2跨的，为什么跨号显示的是0 和1 ，而不是1 和2 呢，老师那边都是显示 1和2 的

2021-11-12 10:03:23

启程刘涛 解答

显示0代表是有悬挑   主要看梁的两个边有没有支座，有的话就不会出现0

2021-11-12 10:09:27

曲面的雪郎 追问

2021-11-12 10:48:50

曲面的雪郎 追问

老师，我已经设置吊筋了啊，为什么图元上没有显示，而且原位标注里面也没有

2021-11-12 10:49:34

启程刘涛 解答

有的时候软件会生成不成功 不显示的地方 就要自己在原位标注输上  不过自己输上 图上也不会显示 但是会计算

2021-11-12 10:52:11
