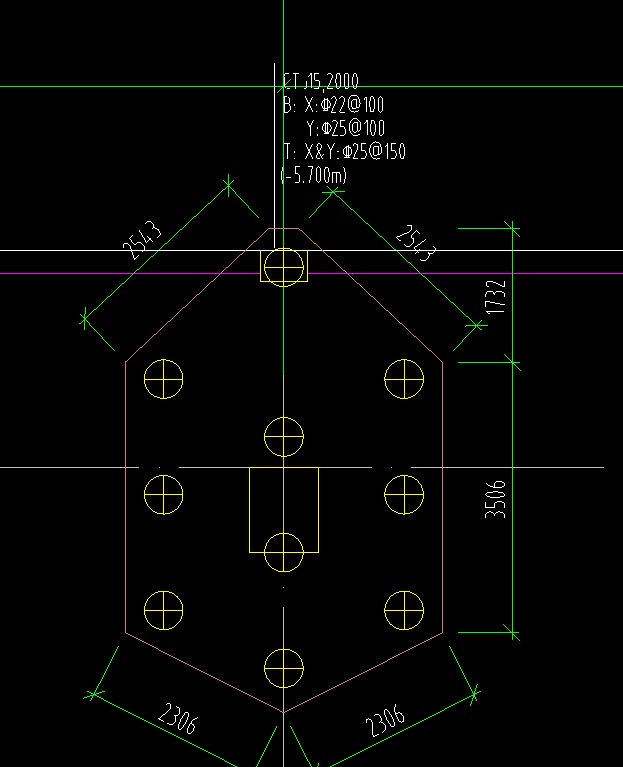

老师,这种承台怎么画呢
答题量 14789
步骤一:点击新建---新建桩承台---点击新建---新建异形桩承台单元;如图:
步骤二:在异形截面编辑器中直线/三点弧等命令绘制异形截面,或使用【从CAD选择截面图】或【在CAD中绘制截面图】功能绘制异形截面;如图:
点击蓝色字体获取详细答案
步骤三:在参数图中选择配筋形式、输入信息,点画布置图元。如图:
抱歉,没听太明白。你说的配筋形式是输入图像里面的配筋吗?还是什么呢?
你这个桩承台有没有具体的钢筋剖面图呢?
这个配筋显示只有双层双向的钢筋,并没有显示出来弯折的数据,所以你直接可以选择就可以
