步骤一:将照明灯具/开关插座识别完成。

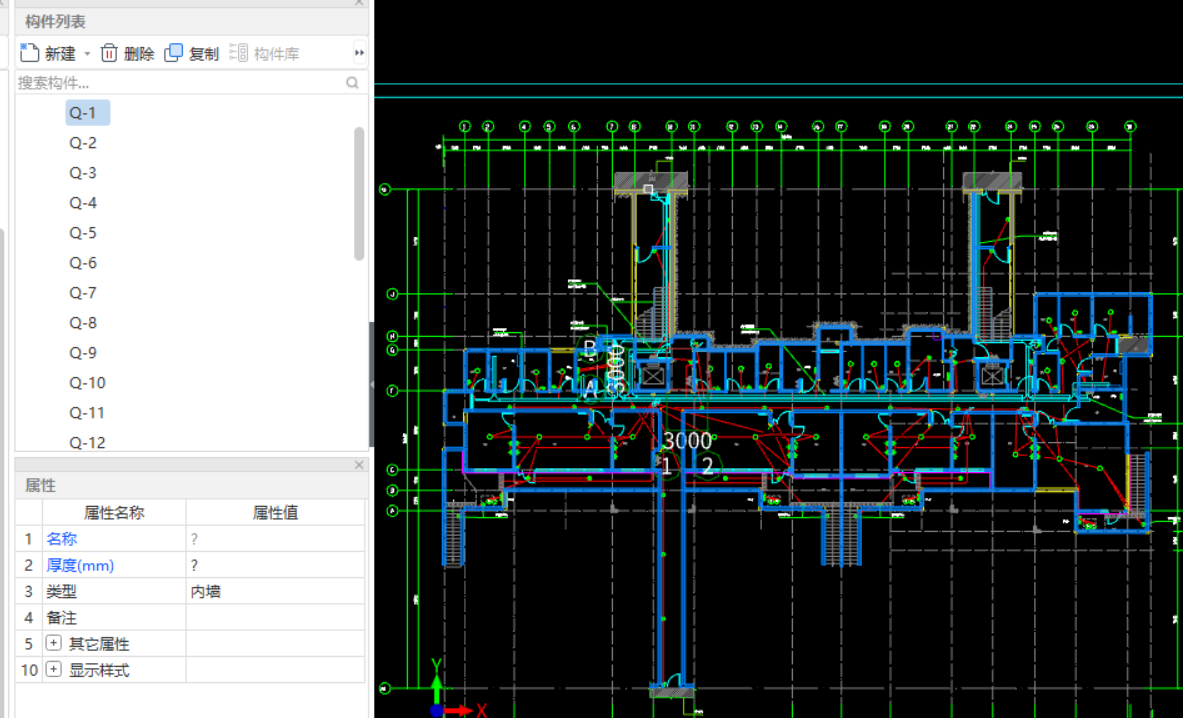

步骤二:切换在建筑结构界面将墙体识别完成,(注意:将墙类型修改为“砌块墙”)
步骤三:切换在导管界面,将导管识别完成并保证导管进墙,此时查看工程量就可以看到剔槽长度。如图:
你是要修改剔槽的话,修改墙体后,重新识别就行
墙体可以框选进行修改
是的
管线不用删除,直接修改墙体,识别出来剔槽就行,管线不用删除
重只有先识别墙再识别管线(管线才会自动进墙),并且墙类型必须为“砌块墙”,两个条件同时满足时才会出剔槽量,如果先识别管线再识别墙,一般情况管线不在墙中,所以不会计算剔槽。如图:
你可以把图元保存后删除图元再修改墙体,再导入图元

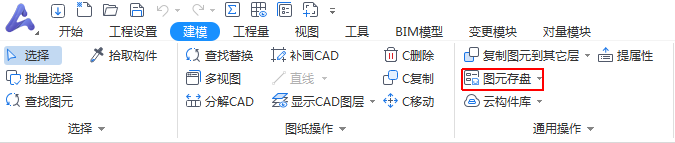

保存到你能找到的地方就行,经典模式:建模---通用操作---【图元存盘】如图:
方法:
步骤一:将绘图区下方状态栏中【跨类型选择】按钮点亮。如图:
步骤二:点击【图元存盘】功能,左键框选需要存盘的图元右键确定,左键在图元上选择一个基准点,在窗口中选择一个路径确定即可。
备注:只能分楼层/分专业存盘,不支持一次将全部楼层的图元存盘出去。
不客气
