板负筋

怎么区分支座内边线和外边线?

启程答疑老师解答

启程霍添悦 专家 向他提问

答题量 13925

能截屏看一下嘛  具体哪个位置

2021-11-01 13:49:59

花十三 追问

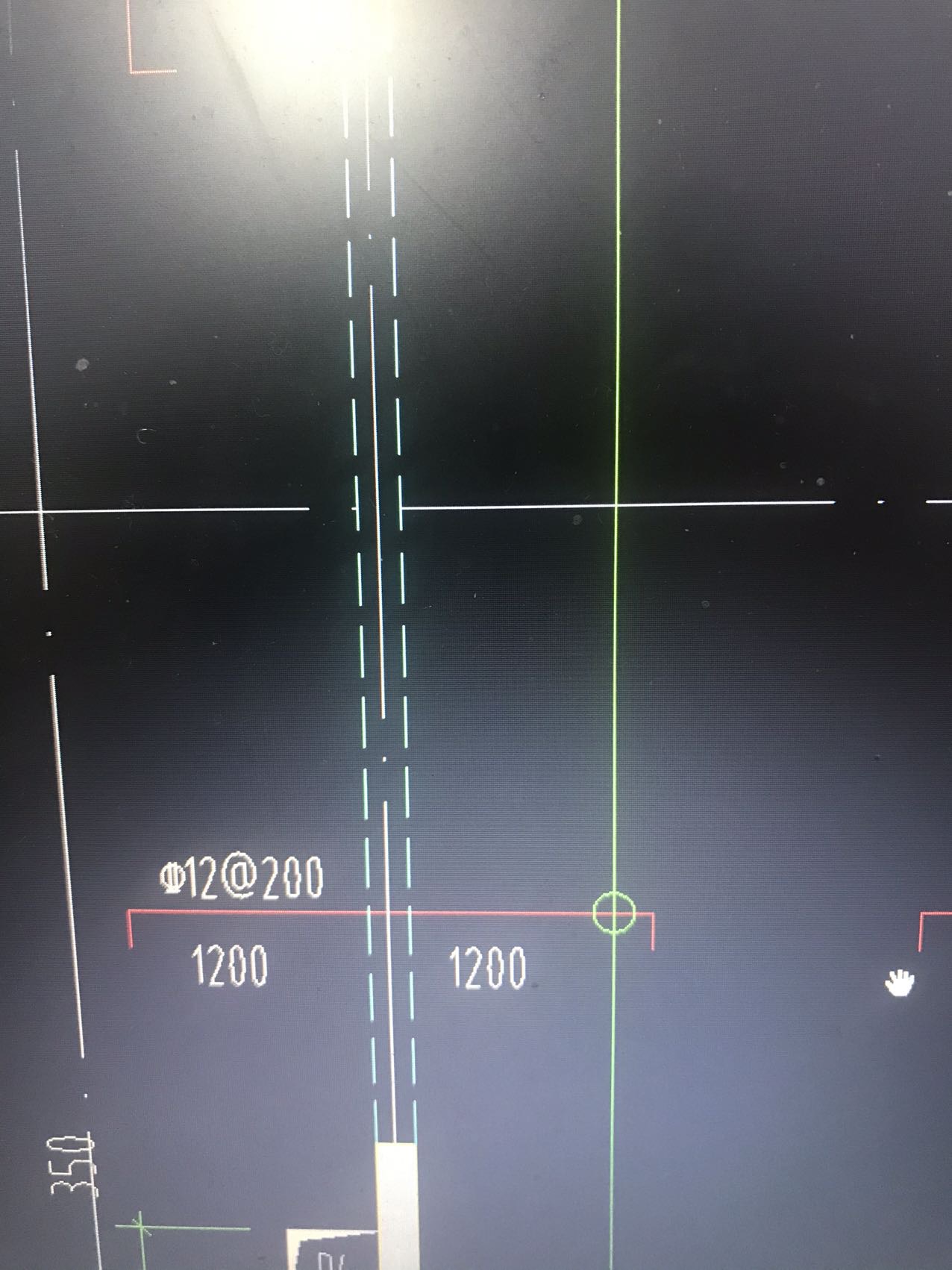

板负筋

2021-11-01 13:52:23

花十三 追问

钢筋为自梁边或墙边深入板内长度,,在计算规则设置单边负筋标注长度,选支座外边线吧?

2021-11-01 13:54:05

启程霍添悦 解答

他应该是中心线和外边吧    对 标注选外边线

2021-11-01 13:55:20

花十三 追问

什么情况下选内边线呢?

2021-11-01 13:55:56

启程霍添悦 解答

不应该是中心线吗?

2021-11-01 14:03:43

花十三 追问

图上说自梁边和墙边深入板内,应该是外边线了,没提到中心线

2021-11-01 14:09:51

启程霍添悦 解答

 对 标注是选外边线

2021-11-01 14:18:31

花十三 追问

这个负筋布置单位是只在梁这里,还是一直到上面的剪力墙?

2021-11-01 14:33:30

花十三 追问

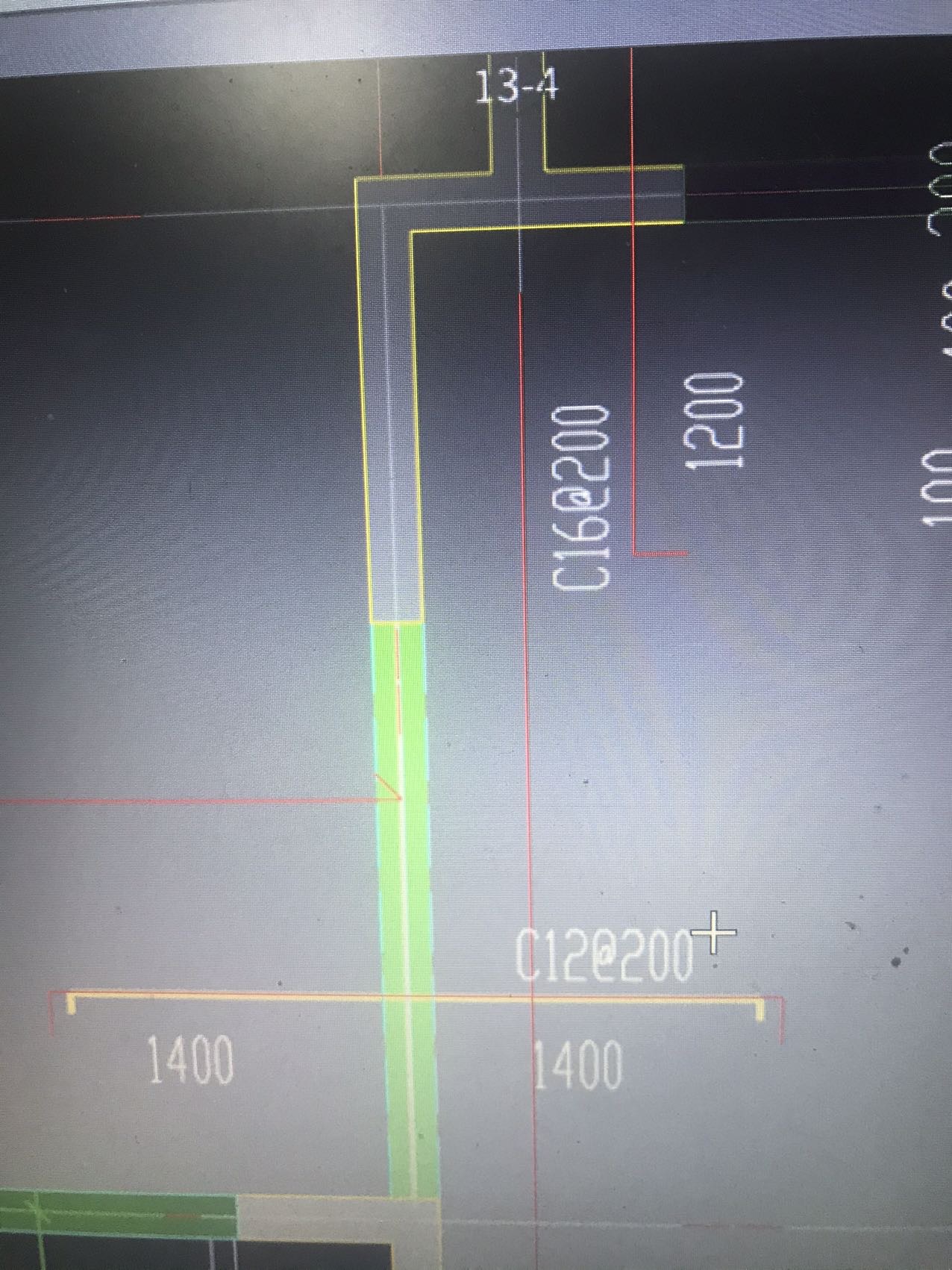

板负筋

2021-11-01 14:33:36

启程霍添悦 解答

你可以选中汇总钢筋看下三维

2021-11-01 14:35:05

花十三 追问

洞口的短跨加筋是指什么?布置在哪里?是指洞口短边的位置还是洞口所在板的短边的位置?

2021-11-01 15:50:49

花十三 追问

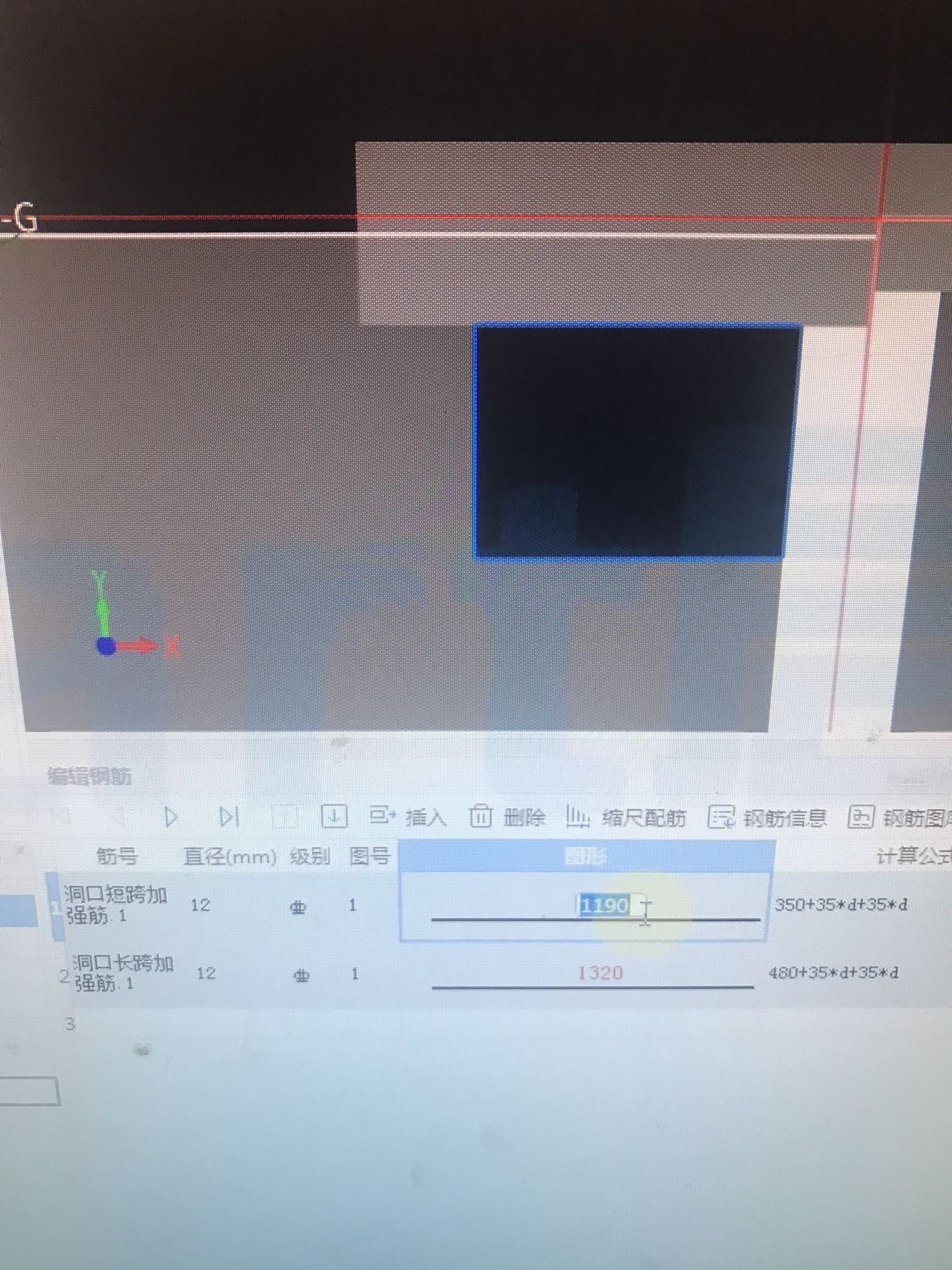

板负筋

2021-11-01 15:50:55

启程霍添悦 解答

板短跨向加筋:长度:根据加筋是底部还是顶部,按照底筋和面筋的计算方法进行计算;根数:直接取输入的钢筋根数;如果板只布置了底筋或面筋,则洞口加筋只计算底部或顶部的加筋,如果同时布置了底筋和面筋,则洞口加筋同时计算底部和顶部的加筋。当加筋根数为偶数时,则一半按底筋计算,一半按面筋计算;当加筋根数为奇数时,则按照(n-1)/2+1根按照底筋计算,(n-1)/2根按照面筋计算。2) 板长跨向加筋:长度:洞口宽度+2*LaE根数:直接取输入的钢筋根数当板洞在板边贴近支座时,则板长跨向加筋伸入墙内按底或顶部筋计算3) 斜加筋长度:长度:2*锚固值;根数:直接取输入的钢筋根数是按照受力筋长度计算的。这种需求现在可以在其它钢筋里输入,需求多了以后设置。

2021-11-01 16:04:13

花十三 追问

不是,我就想问一下在这个图里短跨加筋是水平向布置的还是垂直向😂

2021-11-01 16:06:33

启程霍添悦 解答

这个 看下大样图 会有详细说明的和绘制的方向样子

2021-11-01 16:26:48
