当前位置: 启程教育 答疑解惑 基础承台里面有个集水坑,这个集水坑怎么绘制
六个六
  • 2021-10-09 09:10:17
  • 民用建筑
  • 451 浏览

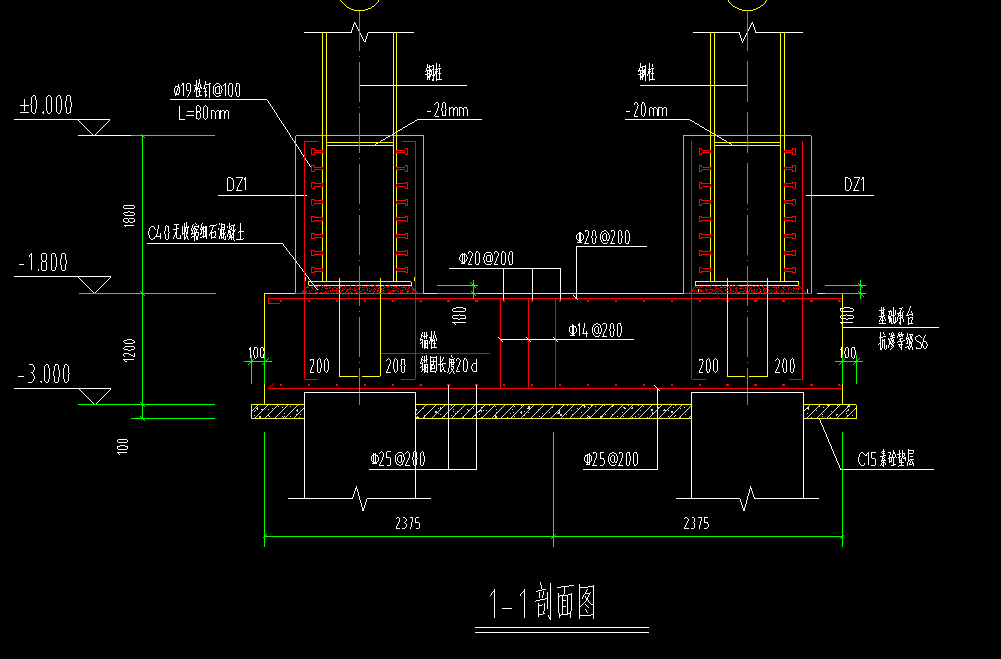

基础承台里面有个集水坑,这个集水坑怎么绘制

基础承台里面有个集水坑,这个集水坑怎么绘制基础承台里面有个集水坑,这个集水坑怎么绘制



启程答疑老师解答

启程王主任 专家 向他提问

答题量 14327

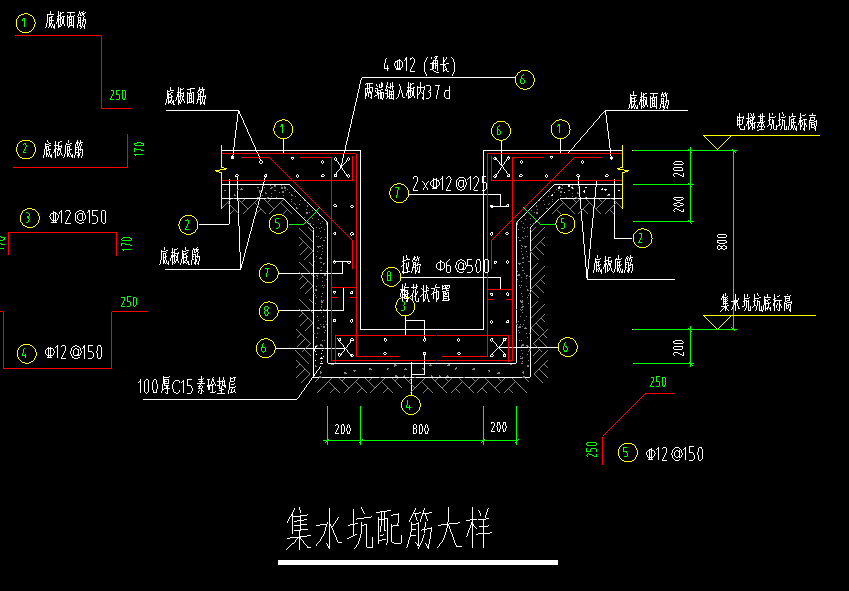

第二个图是集水坑,这个用集水坑构件绘制,角度设置为90°,三角形位置,用自定义线绘制,

2021-10-09 09:13:59

六个六 追问

出边距离是什么

2021-10-09 09:17:03

启程王主任 解答

基础承台里面有个集水坑,这个集水坑怎么绘制垫层超过基础的长度就是 出边距离,比如这个是100

2021-10-09 09:21:55

六个六 追问

6号钢筋怎么画进去

2021-10-09 09:28:21

启程王主任 解答

6号钢筋在其他钢筋中输入

2021-10-09 09:33:19

六个六 追问

8号呢

2021-10-09 09:35:07

启程王主任 解答

软件中无法直接设置集水坑的拉筋,需要变通处理:

方法一:手动计算出拉筋的根数和长度,在【其它钢筋】或者【表格输入】中输入;

方法二:用筏板代替布置集水坑底板,剪力墙代替布置集水坑侧壁,在筏板/剪力墙属性中输入拉筋信息。

2021-10-09 09:40:51

六个六 追问

拉筋在其他钢筋里面长度怎么算

2021-10-09 09:44:45

启程王主任 解答

200-2个保护层厚度+2个弯钩长度

2021-10-09 09:46:12

六个六 追问

拉筋布置的长度有多少,怎么计算个数

2021-10-09 09:47:30

启程王主任 解答

集水坑侧壁的面积÷(0.5*0.5)

2021-10-09 09:50:19

六个六 追问

侧壁面积指哪里

2021-10-09 09:51:59

启程王主任 解答

基础承台里面有个集水坑,这个集水坑怎么绘制就是集水坑围着一圈的面积

2021-10-09 09:55:01

六个六 追问

面积按平方米吗

2021-10-09 10:04:19

启程王主任 解答

是的,按照平方米

2021-10-09 10:08:22

六个六 追问

集水坑垫层和承台垫层会不会重叠

2021-10-09 10:14:02

六个六 追问

集水坑垫层在承台里面

2021-10-09 10:14:23

启程王主任 解答

重叠的位置,会自动扣减的

2021-10-09 10:15:34

六个六 追问

集水坑垫层在承台体内正常吗

2021-10-09 10:16:24

启程王主任 解答

如果重叠了,你的集水坑的垫层设置出边距离设置为0就行了

2021-10-09 10:18:47
