市政GMA中,导入图纸,文字说明显示乱码或字体显示很大

市政GMA中,导入图纸,文字说明显示乱码或字体显示很大
启程答疑老师解答

启程名师天团 专家 向他提问

答题量 0

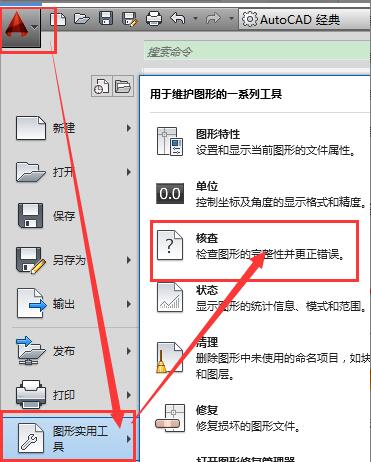

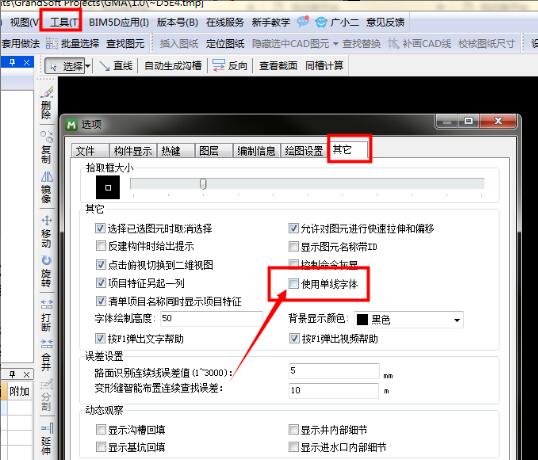

方法一:市政算量GMA2018及之前版本中,CAD图纸字体库和软件使用的单线字体无法对应。工具---选项---其它---使用单线字体,软件默认打对勾,把对勾去掉,点击确定即可。如图: 方法二:算量软件中图纸导入标识显示乱码是因为导图之前在CAD里面用X命令分解过,需要导入没有炸开过的原图纸。如果图层有问题,哪个图例有问题就炸开哪个,没有问题的不建议去炸开。 方法三:使用天正打开图纸---点击文件下的图形实用工具---核查---在命令行输入Y回车---点击全部清理---清理完成后点击图形导出或在命令行输入TXDC回车保存出去导入软件即可。如图: ,
2021-10-05 09:55:55
